RFOU – 0.6/1kV

EPR/EPR/TCWB/EVA

Cáp điện lực, ruột dẫn đồng mạ thiếc, cách điện EPR, lưới đồng mạ thiết chống nhiễu, vỏ ngoài SHF2.

TIÊU CHUẨN

IEC 60092-353
IEC 60228
IEC 60092-360
IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1
IEC 60754-2
IEC 61034-1
IEC 61034-2

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 0.6/1kV.
Điện áp thử 50Hz trong 5 phút: 3.5kV.
Nhiệt độ làm việc danh định tối đa của ruột dẫn: 90ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 250ºC.

Nhóm điện áp: Cáp Điện Lực Hạ Thế

Nhóm chức năng: Cáp Chống Cháy, Chậm Cháy

ỨNG DỤNG:

Dùng để lắp đặt cố định cho nguồn, điều khiển và chiếu sáng. Dùng để lắp đặt ở những khu vực tiếp xúc với bùn và dung dịch khoan/tẩy rửa đáp ứng yêu cầu kháng bùn theo NEK TS 606:2009

CẤU TRÚC:

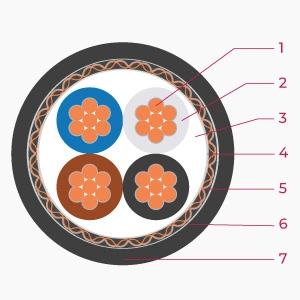

cấu trúc RFOU-0.6/1kV

1. Ruột dẫn: Đồng bện tròn ủ mềm mạ thiếc (STCC), ruột đồng cấp 2 (IEC 60228).

2. Cách điện: Cao su EP, IEC 60092-360 (EPR).

3. Lớp bọc bên trong: Hợp chất nhiệt rắn chậm cháy và không halogen.

4. Băng quấn: Băng PET.

5. Màn chắn kim loại: Lưới bện bằng sợi đồng ủ mềm mạ thiếc.

6. Băng quấn: Băng PET.

7. Vỏ ngoài: Hợp chất nhiệt rắn chậm cháy, không halogen và kháng bùn, SHF2 (IEC 60092-360).

KÝ HIỆU IN TRÊN CÁP:

NGOC LAN CABLE® – [NĂM] – RFOU 0,6/1kV P1/P8 [N]Cx [SIZE] mm² IEC 60332-2-22 – #### m

NHẬN BIẾT CÁP:

1 lõi: Màu đen

2 lõi: Màu xanh lam, nâu

3 lõi: Màu nâu, đen, xám

4 lõi: Màu xanh lam, nâu, đen, xám

5 lõi: Màu xanh lam, nâu, đen, xám, đen

7 lõi trở lên: Màu trắng, có đánh số màu đen

2 lõi + tiếp địa (3G): Vàng/xanh lục, xanh lam, nâu

3 lõi + tiếp địa (4G): Vàng/xanh lục, nâu, đen, xám

4 lõi + tiếp địa (5G): Vàng/xanh lục, xanh lam, nâu, đen, xám

BẢNG THÔNG SỐ KỸ THUẬT


Số lõi	Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày cách điện danh định	Chiều dày lớp bọc bên trong	Đường kính sợi đồng dẹt	Tiết diện cơ học của lưới bện	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng cáp xấp xỉ
Number of core	Nominal area	Structure	Approx. Conductor diameter	Nom. Thickness of insulation	Nom. Thickness inner covering	Diameter braid wire	Mechanical cross-section of the braid	Nom. Thickness of outer sheath	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Weight of Cable Approx.
Nº	mm	Nº x mm	mm	mm	mm	mm	mm²	mm	mm	Ω/km	Kg/km
1	16	7 x 1.70	5.10	1.0	1.1	0.2	4.5	1.2	13.0	1.160	360
		25	7 x 2.14	6.42	1.2	1.1	0.2	5.3	1.2	14.5	0.734	490
		35	7 x 2.52	7.56	1.2	1.1	0.3	10.2	1.3	16.0	0.529	650
		50	19 x 1.80	9.00	1.4	1.1	0.3	10.2	1.4	18.5	0.391	840
		70	19 x 2.14	10.70	1.4	1.1	0.3	12.7	1.4	20.5	0.270	1110
		95	19 x 2.52	12.60	1.6	1.1	0.3	12.7	1.5	23.0	0.195	1400
		120	37 x 2.03	14.21	1.6	1.2	0.3	15.3	1.6	25.0	0.154	1720
		150	37 x 2.25	15.75	1.8	1.2	0.3	15.3	1.6	27.0	0.126	2060
		185	37 x 2.52	17.64	2.0	1.2	0.3	17.8	1.7	29.5	0.100	2480
		240	61 x 2.25	20.25	2.2	1.2	0.3	20.4	1.8	32.5	0.076	3130
2	1.5	7 x 0.53	1.59	1.0	1.1	0.2	5.3	1.2	12.5	12.200	270
		2.5	7 x 0.67	2.01	1.0	1.1	0.2	5.3	1.2	13.5	7.560	320
		4	7 x 0.85	2.55	1.0	1.1	0.3	8.5	1.3	15.0	4.700	410
		6	7 x 1.04	3.12	1.0	1.1	0.3	10.2	1.3	16.5	3.110	500
		10	7 x 1.35	4.05	1.0	1.1	0.3	11.9	1.4	18.5	1.840	670
		16	7 x 1.7	5.10	1.0	1.1	0.4	18.1	1.5	21.0	1.160	950
		25	7 x 2.14	6.42	1.2	1.2	0.4	22.6	1.6	25.5	0.734	1340
		35	7 x 2.52	7.56	1.2	1.2	0.3	20.4	1.7	27.5	0.529	1600
		50	19 x 1.8	9.00	1.4	1.2	0.4	31.7	1.8	31.5	0.391	2190
		70	19 x 2.14	10.70	1.4	1.2	0.6	50.9	1.9	36.5	0.270	3040
		95	19 x 2.52	12.60	1.6	1.4	0.6	61.1	2.1	41.5	0.195	3960
		120	37 x 2.03	14.21	1.6	1.4	0.6	71.3	2.2	45.0	0.154	4810
3	1.5	7 x 0.53	1.59	1.0	1.1	0.2	5.3	1.2	13.5	12.200	295
		2.5	7 x 0.67	2.01	1.0	1.1	0.3	8.5	1.3	14.5	7.560	390
		4	7 x 0.85	2.55	1.0	1.1	0.3	10.2	1.3	16.0	4.700	480
		6	7 x 1.04	3.12	1.0	1.1	0.3	10.2	1.4	17.5	3.110	590
		10	7 x 1.35	4.05	1.0	1.1	0.3	11.9	1.4	19.5	1.840	780
		16	7 x 1.7	5.10	1.0	1.1	0.4	18.5	1.5	22.5	1.160	1120
		25	7 x 2.14	6.42	1.2	1.2	0.3	20.4	1.6	26.0	0.734	1560
		35	7 x 2.52	7.56	1.2	1.2	0.3	20.4	1.7	29.0	0.529	1930
		50	19 x 1.8	9.00	1.4	1.2	0.4	31.7	1.9	34.0	0.391	2680
		70	19 x 2.14	10.70	1.4	1.4	0.5	49.5	2.0	39.0	0.270	3730
		95	19 x 2.52	12.60	1.6	1.4	0.5	56.5	2.2	43.5	0.195	4830
		120	37 x 2.03	14.21	1.6	1.4	0.6	71.3	2.3	48.0	0.154	5950
4	1.5	7 x 0.53	1.59	1.0	1.1	0.3	8.5	1.3	14.5	12.200	380
		2.5	7 x 0.67	2.01	1.0	1.1	0.3	10.2	1.3	16.0	7.560	460
		4	7 x 0.85	2.55	1.0	1.1	0.3	10.2	1.4	17.0	4.700	560
		6	7 x 1.04	3.12	1.0	1.1	0.3	11.9	1.4	18.5	3.110	700
		10	7 x 1.35	4.05	1.0	1.1	0.3	13.6	1.5	21.0	1.840	950
		16	7 x 1.7	5.10	1.0	1.2	0.4	22.6	1.6	24.5	1.160	1400
		25	7 x 2.14	6.42	1.2	1.2	0.3	20.4	1.7	28.5	0.734	1910
		35	7 x 2.52	7.56	1.2	1.2	0.3	20.4	1.8	31.5	0.529	2380
		50	19 x 1.8	9.00	1.4	1.4	0.4	31.7	2.0	37.5	0.391	3320
		70	19 x 2.14	10.70	1.4	1.4	0.5	49.5	2.2	43.0	0.270	4600
		95	19 x 2.52	12.60	1.6	1.4	0.5	63.6	2.4	48.5	0.195	6020
		120	37 x 2.03	14.21	1.6	1.6	0.6	71.3	2.5	53.5	0.154	7440
5	1.5	7 x 0.53	1.59	1.0	1.1	0.3	10.2	1.3	15.5	12.200	440
		2.5	7 x 0.67	2.01	1.0	1.1	0.3	10.2	1.4	17.0	7.560	530
		4	7 x 0.85	2.55	1.0	1.1	0.3	11.9	1.4	18.5	3.110	660
		16	7 x 1.7	5.10	1.0	1.2	0.3	20.4	1.6	26.0	1.160	1590
7	1.5	7 x 0.53	1.59	1.0	1.1	0.3	10.2	1.3	16.0	12.200	480
7		2.5	7 x 0.67	2.01	1.0	1.1	0.3	11.9	1.4	17.5	7.560	610
12	1.5	7 x 0.53	1.59	1.0	1.1	0.3	13.6	1.5	20.0	12.200	720
12		2.5	7 x 0.67	2.01	1.0	1.2	0.3	15.3	1.6	22.0	7.560	930
19	1.5	7 x 0.53	1.59	1.0	1.2	0.3	15.3	1.6	23.0	12.200	990
19		2.5	7 x 0.67	2.01	1.0	1.2	0.3	17.8	1.7	25.5	7.560	1280
27	1.5	7 x 0.53	1.59	1.0	1.2	0.3	17.8	1.8	27.0	12.200	1310
27		2.5	7 x 0.67	2.01	1.0	1.2	0.3	20.4	1.9	30.0	7.560	1720
37	1.5	7 x 0.53	1.59	1.0	1.2	0.3	20.4	1.9	30.0	12.200	1670
37		2.5	7 x 0.67	2.01	1.0	1.4	0.3	22.9	2.0	34.0	7.560	2240
3G	1.5	7 x 0.53	1.59	1.0	1.1	0.2	5.3	1.2	13.5	12.200	295
		2.5	7 x 0.67	2.01	1.0	1.1	0.3	8.5	1.3	14.5	7.560	390
		4	7 x 0.85	2.55	1.0	1.1	0.3	10.2	1.3	16.0	4.700	480
		6	7 x 1.04	3.12	1.0	1.1	0.3	10.2	1.4	17.5	3.110	590
		10	7 x 1.35	4.05	1.0	1.1	0.3	11.9	1.4	19.5	1.840	780
		16	7 x 1.7	5.10	1.0	1.1	0.3	13.6	1.5	22.0	1.160	1060
		25	7 x 2.14	6.42	1.2	1.2	0.3	15.3	1.6	26.0	0.734	1510
4G	1.5	7 x 0.53	1.59	1.0	1.1	0.3	8.5	1.3	14.5	12.200	380
		2.5	7 x 0.67	2.01	1.0	1.1	0.3	10.2	1.3	16.0	7.560	460
		4	7 x 0.85	2.55	1.0	1.1	0.3	10.2	1.4	17.0	4.700	560
		6	7 x 1.04	3.12	1.0	1.1	0.3	10.2	1.4	17.5	3.110	700
		10	7 x 1.35	4.05	1.0	1.1	0.3	13.6	1.5	21.0	1.840	950
		16	7 x 1.7	5.10	1.0	1.2	0.3	15.3	1.6	24.0	1.160	1310
		25	7 x 2.14	6.42	1.2	1.2	0.3	17.8	1.7	28.5	0.734	1890
		35	7 x 2.52	7.56	1.2	1.2	0.3	20.4	1.8	31.5	0.529	2380
		50	19 x 1.8	9.00	1.4	1.4	0.3	22.9	2.0	37.0	0.391	3230
		70	19 x 2.14	10.70	1.4	1.4	0.4	36.2	2.2	42.5	0.270	4470
		95	19 x 2.52	12.60	1.6	1.4	0.4	40.7	2.4	48.0	0.195	5790
		120	37 x 2.03	14.21	1.6	1.6	0.4	45.2	2.5	52.5	0.154	7120
5G	1.5	7 x 0.53	1.59	1.0	1.1	0.3	10.2	1.3	15.5	12.200	440
		2.5	7 x 0.67	2.01	1.0	1.1	0.3	10.2	1.4	17.0	7.560	530
		4	7 x 0.85	2.55	1.0	1.1	0.3	11.9	1.4	18.5	4.700	660
		6	7 x 1.04	3.12	1.0	1.1	0.3	11.9	1.5	20.5	3.110	820
		10	7 x 1.35	4.05	1.0	1.2	0.3	15.3	1.5	23.0	1.840	1140
		16	7 x 1.70	5.10	1.0	1.2	0.3	15.3	1.6	26.0	1.160	1540
		25	7 x 2.14	6.42	1.2	1.2	0.3	20.4	1.8	31.5	0.734	2260
		35	7 x 2.52	7.56	1.2	1.2	0.3	22.9	1.9	35.0	0.529	2870
		50	19 x 1.8	9.00	1.4	1.4	0.4	36.2	2.1	41.0	0.391	4030
		70	19 x 2.14	10.70	1.4	1.4	0.4	36.2	2.3	46.5	0.270	5360

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
