Dây dẫn trần đóng vai trò quan trọng trong hệ thống truyền tải điện năng. Bài viết này sẽ giúp bạn hiểu rõ về cấu tạo, phân loại và các ứng dụng của dây dẫn trần, cùng với hướng dẫn chi tiết để lựa chọn loại dây phù hợp cho từng mục đích sử dụng.

1. Tổng quan về dây dẫn trần

1.1. Dây dẫn trần là gì?

Dây dẫn trần là dây dẫn điện không có lớp vỏ bọc cách điện bên ngoài, được sử dụng phổ biến cho các đường dây phân phối trên không và hệ thống nối đất. Dây dẫn trần thường được làm từ vật liệu chính là đồng, nhôm hoặc thép. Đặc điểm quan trọng nhất của dây dẫn trần là khả năng tản nhiệt tốt do không có lớp vỏ bọc cách điện. Điều này cho phép dây mang được dòng điện lớn hơn so với dây có vỏ bọc cùng tiết diện. Tuy nhiên, việc không có lớp cách điện cũng đòi hỏi những yêu cầu nghiêm ngặt về khoảng cách an toàn và biện pháp bảo vệ trong quá trình lắp đặt, vận hành.

1.2. Cấu tạo

Về mặt cấu tạo, dây dẫn trần thường được thiết kế theo 2 cấu trúc chính như sau:
Phần dẫn điện
Phần dẫn điện thường được làm từ vật liệu đồng hoặc nhôm. Các sợi đồng cứng hoặc nhôm cứng được bện xoắn thành 1 đến 3 lớp quanh lõi chịu lực. Số lượng sợi phổ biến là 7, 19 hoặc 37 sợi, tùy thuộc vào yêu cầu về độ mềm dẻo. Cấu trúc này tăng tính linh hoạt cho dây, thuận tiện trong quá trình lắp đặt và vận hành.
Phần chịu lực
Phần chịu lực của dây cáp trần thường được làm từ vật liệu thép. Lõi thép có thể được thiết kế dưới dạng 1 hoặc 7 sợi thép bện xoắn. Nhiệm vụ chính của lõi thép là đảm bảo độ cứng cần thiết và khả năng chịu lực căng trong suốt quá trình lắp đặt và vận hành. Nhờ đó, dây cáp có thể duy trì độ võng phù hợp khi được căng trên các khoảng cột điện dài.

1.3. Tiêu chuẩn kỹ thuật

Các tiêu chuẩn trong ngành sản xuất dây cáp trần được áp dụng một cách nghiêm ngặt mới có thể tạo ra được những sản phẩm chất lượng. Một số tiêu chuẩn mà các loại dây dẫn trần được áp dụng như:

• • Các tiêu chuẩn Việt Nam TCVN 5064; TCVN 6483 (Ngoc Lan Cable hiện đang áp dụng các tiêu chuẩn này cho các dây đồng trần, dây nhôm trần, dây nhôm lõi thép)
  • Các tiêu chuẩn Quốc tế: IEC 61089; ASTM B232; ΓOCT 3062 & 3063 & ASTM B 498; BS 183:1972; JIS G 3537:1994; ASTM A 475:2003… (Ngoc Lan Cable hiện đang áp dụng các tiêu chuẩn này cho các dây thép mạ kẽm và dây nhôm lõi thép).

2. Phân loại dây dẫn trần

Dây dẫn trần được phân loại thành 3 nhóm chính dựa trên chất liệu, kết cấu và tiết diện. Mỗi loại có những đặc điểm và ứng dụng riêng biệt trong thực tế.

2.1 Chất liệu

Chất liệu của dây dẫn trần quyết định trực tiếp đến khả năng dẫn điện và độ bền cơ học. Có 2 loại chính:

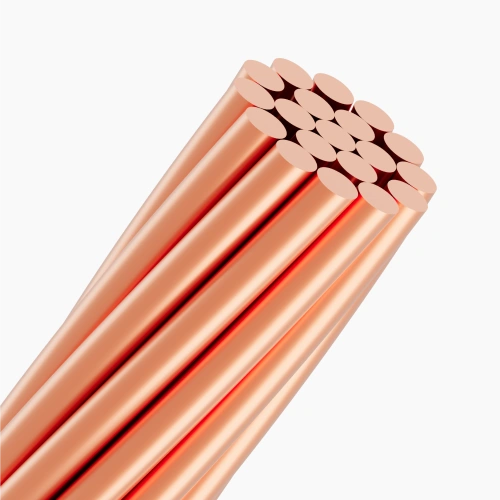

Dây đồng trần:
Là dây dẫn trần được làm từ vật liệu đồng, có độ dẫn điện tốt phù hợp với các công trình có yêu cầu cao về dẫn điện.

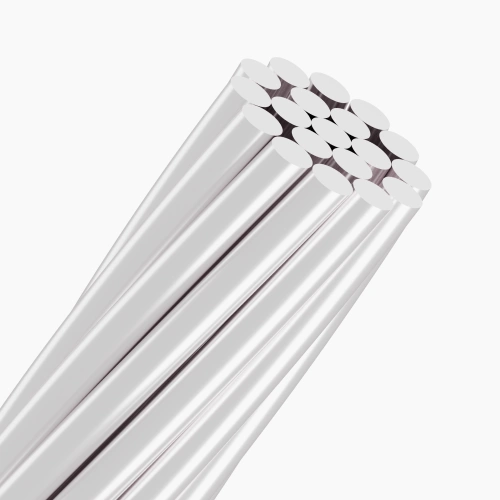

Dây nhôm trần:
Là dây dẫn trần được làm từ vật liệu nhôm, có chi phí và độ dẫn điện thấp hơn dây đồng trần, phù hợp với các công trình truyền tải điện ở khoảng cách xa.

2.2 Phân loại theo kết cấu

Kết cấu dây dẫn ảnh hưởng đến độ linh hoạt và khả năng chịu lực. Có các dạng sau:
Dây dẫn bện:
Kết cấu của dây được làm từ 7, 19, 37 sợi cứng được bện xoắn lại với nhau, mang lại độ bền và ổn định trong việc truyền tải điện, thích hợp cho các ứng dụng cần độ ổn định cao.

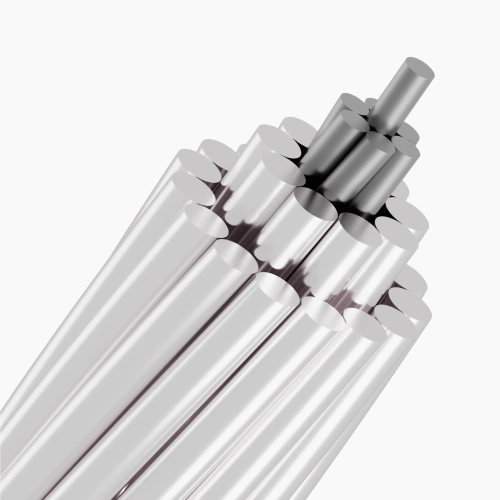

Dây dẫn trần có lõi thép chịu lực:
Kết cấu của dây bao gồm lõi chịu lực được làm từ 1, 7, 19 hoặc 37 sợi thép mạ kẽm xoắn đồng tâm thành 1 hoặc nhiều lớp. Các sợi nhôm được xoắn bao bọc bên ngoài ruột thép. Đặc biệt, ở vùng biển hoặc môi trường ăn mòn, ruột dẫn được phủ lớp mỡ trung tính chịu nhiệt, tùy thuộc vào yêu cầu sử dụng, mỡ sẽ được phủ một phần hoặc toàn bộ dây.

2.3 Phân loại theo tiết diện

Dây dẫn trần có đa dạng các tiết diện từ 10 mm² đến 400mm².

• • Tiết diện nhỏ: Dưới 50mm²
  • Tiết diện trung bình: Từ 50mm² đến 240mm²
  • Tiết diện lớn: Trên 240mm²

3. So sánh các loại dây dẫn trần

Bạn có bao giờ tự hỏi làm thế nào để chọn được loại dây dẫn trần phù hợp nhất cho dự án của mình? Việc lựa chọn dây dẫn không chỉ đơn thuần là so sánh các thông số kỹ thuật, mà còn phụ thuộc vào nhiều yếu tố quan trọng. Bảng so sánh các loại dây dẫn trần thông dụng dưới đây có thể giúp bạn đưa ra lựa chọn phù hợp Dựa vào các các phân tích chi tiết ở bảng trên, Ngoc Lan Cable có những nhận định sau:

• • Dây nhôm (A): Thích hợp cho khu vực có điều kiện thời tiết ôn hòa và không đòi hỏi độ bền cơ học cao.
  • Dây đồng (C): Lý tưởng cho các hệ thống đòi hỏi độ dẫn điện cao như các trạm biến áp, khu công nghiệp hoặc các điểm đấu nối quan trọng.
  • Dây nhôm lõi thép (ACSR): Được ưa chuộng cho các đường dây truyền tải điện dài, đặc biệt là các khoảng vượt sông hoặc khu vực có điều kiện thời tiết khắc nghiệt.

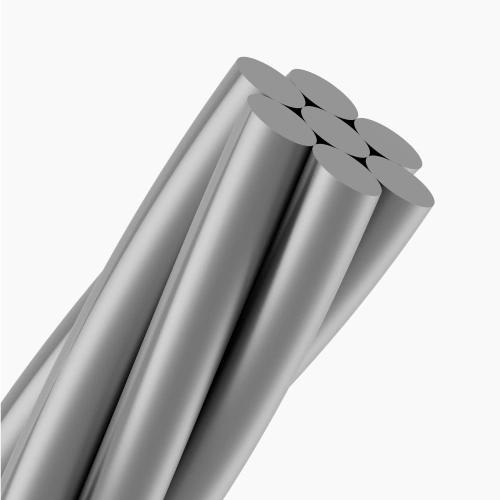

  • Dây thép mạ kẽm (TK): Thường được sử dụng làm dây chống sét cho đường dây cao thế hoặc các ứng dụng đòi hỏi độ bền cơ học cao.

4. Ứng dụng của dây dẫn trần

Dây dẫn trần có rất nhiều ứng dụng quan trọng trong hệ thống phân phối và truyền tải điện như sau:

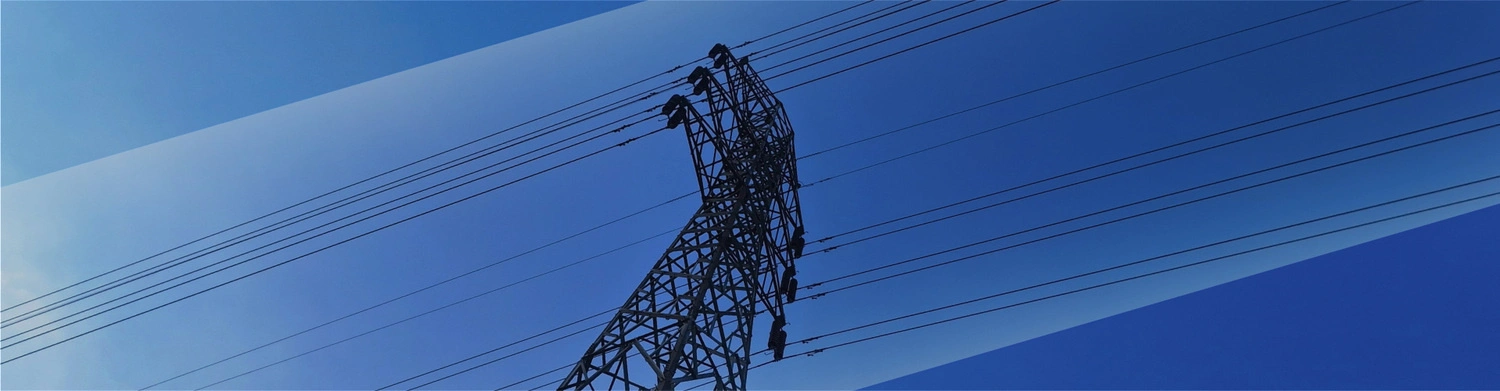

4.1. Ứng dụng trong đường dây tải điện trên cao

Đường dây tải điện trên cao là một trong những ứng dụng quan trọng nhất của dây dẫn trần, đóng vai trò then chốt trong việc truyền tải điện năng từ nhà máy điện đến các trạm biến áp và cuối cùng đến người tiêu dùng.

4.2. Ứng dụng trong hệ thống nối đất

Với đặc tính dẫn điện tốt và khả năng chống ăn mòn cao, dây dẫn trần giúp dẫn dòng điện rò rỉ xuống đất một cách nhanh chóng và hiệu quả. Hệ thống này đóng vai trò như một "lá chắn bảo vệ", ngăn chặn các tai nạn điện giật và bảo vệ thiết bị điện khỏi những tổn thất do quá áp.

4.3. Các ứng dụng khác

Trong công nghiệp, dây dẫn trần được dùng để kết nối các thiết bị điện công suất lớn, đảm bảo vận hành ổn định cho hệ thống. Trong xây dựng, dây dẫn trần đóng vai trò quan trọng trong hệ thống chống sét và nối đất cho các tòa nhà cao tầng, giúp đảm bảo an toàn cho công trình và con người.

5. Hướng dẫn lựa chọn dây dẫn trần

Có nhiều yếu tố kỹ thuật quan trọng cần cân nhắc trong việc lựa chọn dây dẫn trần để đảm bảo hiệu quả và an toàn tối ưu.

5.1 Dòng điện cho phép

Trong quá trình thiết kế, các kỹ sư điện sẽ tính toán dòng điện cho phép dựa trên diện tích mặt cắt của dây dẫn. Ví dụ, với dây nhôm có tiết diện 95mm², dòng điện tải định mức có thể đạt tới 330A ở nhiệt độ môi trường 30°C. Tuy nhiên, con số này sẽ giảm xuống khi nhiệt độ môi trường tăng lên, do đó cần có hệ số hiệu chỉnh phù hợp.

5.2 Điều kiện môi trường

Môi trường lắp đặt có tác động lớn đến tuổi thọ và hiệu suất của dây dẫn. Trong điều kiện nhiệt độ cao trên 40°C, khả năng tải điện của dây sẽ giảm khoảng 10-15% so với điều kiện tiêu chuẩn. Tại các khu vực ven biển có độ ẩm cao và môi trường muối mặn, việc sử dụng dây dẫn có lớp bảo vệ chống ăn mòn là điều bắt buộc để đảm bảo tuổi thọ công trình.

5.3 Yêu cầu độ bền cơ học

Độ bền cơ học là yếu tố không thể bỏ qua khi lựa chọn dây dẫn, đặc biệt trong các công trình có khoảng treo dây dài trên 80m. Dây ACSR với lõi thép có khả năng chịu lực kéo đứt từ 10 kN - 280 kN, phù hợp cho các tuyến đường dây vượt sông, vượt đèo hoặc khu vực chịu tải trọng gió lớn trên 30m/s.

5.4 Nhà cung cấp

Chọn nhà cung cấp có thương hiệu uy tín trên thị trường, có các chế độ bảo hành và có dịch vụ hỗ trợ kỹ thuật khi bạn gặp sự cố. Quan trọng nhất là sản phẩm phải đạt được các tiêu chuẩn trong nước về quốc tế như TCVN, IEC, ASTM, BS,... và các chứng chỉ về chất lượng sản phẩm như ISO hay QUACERT.

6. Quy định về an toàn khi sử dụng và bảo trì dây dẫn trần

Vì dây dẫn trần không có vỏ bọc bên ngoài nên việc thực hiện các quy định về an toàn điện trong thi công hay sử dụng là điều bắt buộc. Hãy tuân thủ các quy định sau:

6.1 Quy trình an toàn điện

Việc tuân thủ quy trình an toàn điện là yếu tố bắt buộc khi làm việc với hệ thống dây dẫn. Các quy định quan trọng bao gồm: Kiểm tra hệ thống điện trước khi thi công Ngắt điện hoàn toàn trước khi bắt đầu công việc Sử dụng các thiết bị đo kiểm chuyên dụng

6.2 Sử dụng thiết bị bảo hộ cá nhân

Trang bị đồ bảo hộ trước khi thi công là điều rất quan trọng trong quy định về an toàn điện. Các thiết bị cần chuẩn bị:

• • Găng tay cách điện chuyên dụng
  • Mũ bảo hộ có lớp cách điện
  • Giày bảo hộ chống điện
  • Quần áo bảo hộ không dẫn điện

6.3 Kiểm tra định kỳ

Việc kiểm tra thường xuyên giúp phát hiện sớm các nguy cơ tiềm ẩn về sự cố điện:

• • Thực hiện kiểm tra thường xuyên hàng tháng, hàng quý đối với hệ thống điện quan trọng. Đặc biệt, cần kiểm tra ngay sau khi có điều kiện thời tiết khắc nghiệt.
  • Đối với hệ thống cách điện, cần kiểm tra độ bền cơ học của sứ đỡ, sứ néo và khoảng cách an toàn giữa dây dẫn với các kết cấu xung quanh. Về trạng thái vật lý của dây, tập trung vào đánh giá độ võng, hiện tượng xoắn, tưa, đứt sợi và mức độ oxy hóa.
  • Tại các điểm nối và đấu dây, kiểm tra độ chặt của bulong, tình trạng oxy hóa tiếp điểm và độ bền của phụ kiện đấu nối. Sau kiểm tra cần lập biên bản ghi nhận thông số và đề xuất biện pháp khắc phục nếu cần.

7. Câu hỏi thường gặp (FAQ) về dây dẫn trần

7.1 Dây dẫn trần có ưu điểm và nhược điểm gì so với dây dẫn có vỏ bọc?

Bảng so sánh ưu nhược điểm của dây dẫn trần so với dây có vỏ bọc:

7.2 Tuổi thọ trung bình của dây dẫn trần trong điều kiện vận hành bình thường là bao lâu và yếu tố nào ảnh hưởng đến tuổi thọ?

Tuổi thọ trung bình của dây dẫn trần trong điều kiện vận hành bình thường có thể rất dài, thường từ 20-30 năm hoặc hơn, tùy thuộc vào nhiều yếu tố:

• • Vật liệu dây dẫn: Dây đồng thường có tuổi thọ cao hơn dây nhôm do khả năng chống ăn mòn tốt hơn. Dây ACSR có lõi thép có thể bị rỉ sét theo thời gian.
  • Môi trường: Môi trường khắc nghiệt (biển, khu công nghiệp hóa chất, ô nhiễm nặng...) làm giảm tuổi thọ do ăn mòn, oxy hóa. Môi trường khí hậu ôn hòa, khô ráo có tuổi thọ cao hơn.
  • Điều kiện vận hành: Quá tải thường xuyên, quá nhiệt, ngắn mạch lặp lại có thể làm giảm tuổi thọ.
  • Chất lượng sản xuất: Dây dẫn sản xuất theo tiêu chuẩn chất lượng cao, vật liệu tốt, quy trình kiểm soát chất lượng nghiêm ngặt sẽ có tuổi thọ cao hơn.
  • Bảo trì: Bảo trì định kỳ (kiểm tra, vệ sinh, xiết lại mối nối, thay thế phụ kiện hư hỏng...) giúp phát hiện và khắc phục sớm các vấn đề và kéo dài thêm tuổi thọ.
  • Thiết kế hệ thống: Thiết kế đường dây phù hợp với điều kiện môi trường, tải trọng, và có biện pháp bảo vệ (chống sét, chống quá tải...) cũng có thể kéo dài tuổi thọ cho dây dẫn trần.

8. Kết luận

Với các bạn sinh viên và kỹ sư mới bước chân vào ngành điện, bài viết này sẽ giúp các bạn có cái nhìn tổng quan về dây dẫn trần - một loại dây dẫn thường gặp trong các công trình điện thực tế. Qua đó, các bạn sẽ nắm được những kiến thức cơ bản từ cấu tạo, phân loại, cho đến cách lựa chọn loại dây phù hợp dựa trên các yếu tố như môi trường làm việc, điều kiện vận hành và chi phí. Đặc biệt, những hướng dẫn về an toàn và bảo trì trong bài viết sẽ là tài liệu quý giá, giúp các bạn tự tin hơn khi làm việc với dây dẫn trần trong thực tế.
