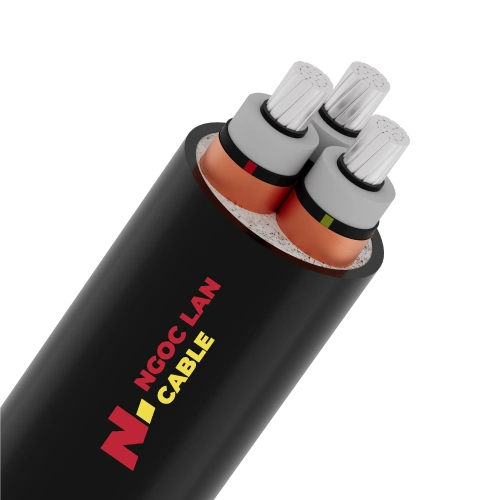

AXV/S – 6/10(12)kV

Al/Semi/XLPE/Semi/CTS/PVC

Cáp điện lực, 1, 3 lõi, ruột nhôm, màn chắn ruột dẫn, cách điện XLPE, màn chắn cách điện, màn chắn kim loại, vỏ ngoài PVC

TIÊU CHUẨN

IEC 60228/ TCVN 6612
IEC 60502-2/ TCVN 5935-2

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 6/10(12)kV.
Điện áp thử 50Hz trong 5 phút: 21kV.
Nhiệt độ làm việc danh định tối đa ruột dẫn: 90ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 250ºC.

Nhóm điện áp: Cáp điện lực trung thế

ỨNG DỤNG:

Sử dụng để truyền tải và phân phối điện…

CẤU TRÚC:

Cấu trúc MV - 6-10(12)kV - AXV/S 3C x

1. Ruột dẫn: Ruột dẫn cấp 2, sợi nhôm cán nén chặt

2. Màn chắn ruột dẫn: Chất bán dẫn

3. Cách điện: XLPE.

4. Màn chắn cách điện: Chất bán dẫn.

5. Vạch chỉ phân biệt màu: Bằng băng màu nằm giữa màn chắn cách điện và màn chắn kim loại.

6. Màn chắn kim loại: Băng đồng.

7. Lớp độn tròn và băng quấn.

8. Vỏ ngoài: Nhựa PVC.

KÝ HIỆU IN TRÊN CÁP:

1 lõi: NGOC LAN CABLE® – [NĂM SX] – Al/Sc/XLPE/Sc/CTS/PVC 1C x [SIZE] mm² 6/10(12)kV – #### m

3 lõi: NGOC LAN CABLE® – [NĂM SX] – Al/Sc/XLPE/Sc/CTS/PVC 3C x [SIZE] mm² 6/10(12)kV – #### m

NHẬN BIẾT CÁP:

Vạch chỉ phân biệt màu: Đỏ, vàng, xanh dương

Cách điện: Màu tự nhiên

Vỏ ngoài: Màu đen hoặc màu khác.

BẢNG THÔNG SỐ KỸ THUẬT


Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày bán dẫn trong	Chiều dày cách điện danh định	Chiều dày bán dẫn ngoài	Chiều dày băng đồng	Chiều dày vỏ ngoài Nom. Thickness of outer shealth		Đường kính ngoài gần đúng của cáp Approx. Overall diameter of cable		Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng Approx. Weight
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of inner Semiconductor	Nom. Thickness of insulation	Nom. Thickness of outer Semiconductor	Nom. Thickness of copper tape screen	1C	3C	1C	3C	Max. DC resistance at 20ºC	1C	3C
mm²	Nº x mm	mm	mm	mm	mm	mm	mm			mm			Ω/km	kg/km
35	CC	7.00	0.6	3.4	0.6	0.127	1.8	2.4	20.10	45.4	0.868	723	1776
50	CC	8.20	0.6	3.4	0.6	0.127	1.8	2.5	21.30	48.2	0.641	811	2018
70	CC	9.70	0.6	3.4	0.6	0.127	1.8	2.6	22.80	51.7	0.443	941	2386
95	CC	11.50	0.6	3.4	0.6	0.127	1.8	2.8	24.60	56.0	0.320	1093	2837
120	CC	12.85	0.6	3.4	0.6	0.127	1.8	2.9	25.95	59.1	0.253	1221	3216
150	CC	14.30	0.6	3.4	0.6	0.127	1.8	3.0	27.40	62.4	0.206	1378	3682
185	CC	15.80	0.6	3.4	0.6	0.127	1.9	3.1	29.10	65.8	0.164	1541	4132
240	CC	18.30	0.6	3.4	0.6	0.127	2.0	3.3	31.80	71.6	0.125	1839	5005
300	CC	20.70	0.6	3.4	0.6	0.127	2.1	3.5	34.40	77.2	0.100	2103	5787
400	CC	23.30	0.6	3.4	0.6	0.127	2.2	3.7	37.20	83.2	0.0778	2350	6529

CC: Ruột dẫn cán nén chặt (Circular compacted conductor)

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
