Cấu trúc MV - 6/10(12)kV - CXV/SWA 3C cc

CXV/SWA – 6/10(12)KV

Cu/Semi/XLPE/Semi/CTS/SWA/PVC

Cáp điện lực, 3 lõi, ruột dẫn đồng, màn chắn ruột dẫn, cách điện XLPE, mà chắn cách điện, màn chắn kim loại, giáp sợi thép, vỏ ngoài PVC

TIÊU CHUẨN

IEC 60228/ TCVN 6612
IEC 60502-2/ TCVN 5935-2

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 6/10(12)KV.
Điện áp thử 50Hz trong 5 phút: 21kV.
Nhiệt độ làm việc danh định tối đa ruột dẫn: 90ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 250ºC.

Nhóm điện áp: Cáp điện lực trung thế

ỨNG DỤNG:

Sử dụng để truyền tải và phân phối điện…

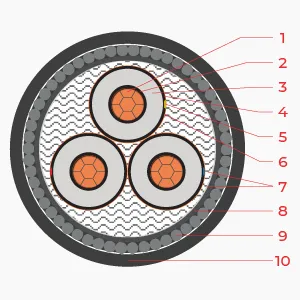

CẤU TRÚC:

Cấu trúc MV - 6/10(12)KV - CXV/SWA 3C x

1. Ruột dẫn: Ruột đồng cấp 2, cán nén chặt

2. Màn chắn ruột dẫn: Chất bán dẫn.

3. Cách điện: XLPE – Màu tự nhiên.

4. Màn chắn cách điện: Chất bán dẫn.

5. Vạch chỉ phân biệt pha: Bằng băng màu nằm giữa màn chắn cách điện và màn chắn kim loại.

6. Màn chắn kim loại: Băng đồng.

7. Lớp độn tròn và băng quấn.

8. Lớp vỏ bọc phân cách: PVC.

9. Giáp kim loại: Giáp sợi thép và băng quấn.

10. Vỏ ngoài: nhựa PVC

KÝ HIỆU IN TRÊN CÁP:

NGOC LAN CABLE® – [NĂM SX] – Cu/Sc/XLPE/Sc/CTS/SWA/PVC 3C x [SIZE] mm² 6/10(12)KV – #### m

NHẬN BIẾT CÁP:

Vạch chỉ phân biệt pha: Đỏ, vàng, xanh dương

Cách điện: Màu tự nhiên

Vỏ ngoài: Màu đen hoặc màu khác.

BẢNG THÔNG SỐ KỸ THUẬT


Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày bán dẫn trong	Chiều dày cách điện danh định	Chiều dày bán dẫn ngoài	Chiều dày băng đồng	Chiều dày lớp bọc phân cách	Đường kính sợi thép giáp	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of inner Semiconductor	Nom. Thickness of insulation	Nom. Thickness of outer Semiconductor	Nom. Thickness of copper tape screen	Nom. Thickness of separation layer	Nom. Diameter of steel wire armour	Nom. Thickness of outer shealth	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Ω/km	Kg/km
35	CC	6.80	0.6	3.4	0.6	0.127	1.4	2.50	2.6	50.21	0.524	4592
50	CC	8.00	0.6	3.4	0.6	0.127	1.4	2.50	2.7	53.00	0.387	5234
70	CC	9.70	0.6	3.4	0.6	0.127	1.4	2.50	2.8	56.87	0.268	6200
95	CC	11.50	0.6	3.4	0.6	0.127	1.6	2.50	2.9	61.36	0.193	7429
120	CC	12.85	0.6	3.4	0.6	0.127	1.6	2.50	3.0	64.48	0.153	8464
150	CC	14.30	0.6	3.4	0.6	0.127	1.6	2.50	3.2	68.01	0.124	9694
185	CC	15.80	0.6	3.4	0.6	0.127	1.6	3.15	3.3	71.45	0.0991	11165
240	CC	18.30	0.6	3.4	0.6	0.127	1.8	3.15	3.5	78.95	0.0754	14060
300	CC	20.70	0.6	3.4	0.6	0.127	1.8	3.15	3.7	84.53	0.0601	16453
400	CC	23.30	0.6	3.4	0.6	0.127	1.8	3.15	3.9	90.55	0.047	19784

CC: Ruột dẫn cán nén chặt (Circular compacted conductor)

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
