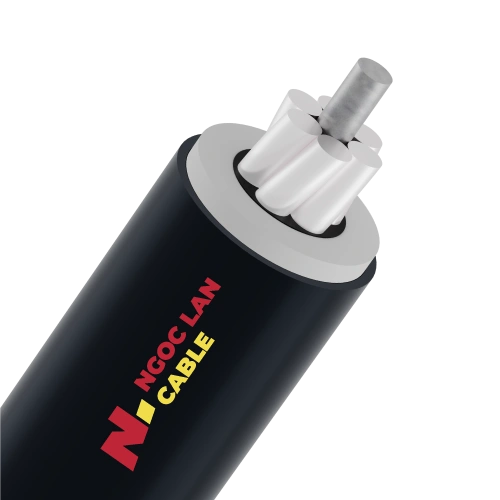

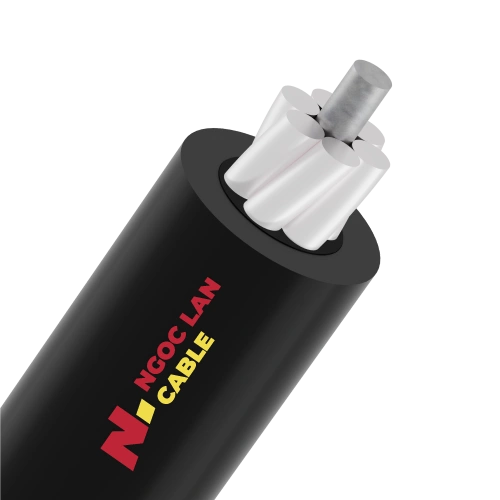

WB-ACXHe – 8.7/15(17.5)kV

WB-AC/Semi/XLPE/HDPE

Cáp điện lực, 1 lõi, ruột dẫn nhôm lõi thép chống thấm, màn chắn ruột dẫn, cách điện XLPE, vỏ ngoài HDPE

TIÊU CHUẨN

IEC 60502-2/ TCVN 5935-2
TCVN 5064 (TCVN 8090)

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 8.7/15(17.5)kV.
Điện áp thử 50Hz trong 5 phút: 30.5kV.
Nhiệt độ làm việc danh định tối đa ruột dẫn: 90ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 250ºC.

Nhóm điện áp: Cáp điện lực trung thế

ỨNG DỤNG:

Sử dụng để truyền tải và phân phối điện…

CẤU TRÚC:

Cấu trúc MV - 8.7/15(17.5)kV - WB-ACXHe 1C x

1. Ruột dẫn thép: Các sợi thép mạ kẽm, gồm 1 hoặc nhiều sợi thép xoắn đồng tâm.

2. Ruột dẫn nhôm: Các sợi nhôm xoắn đồng tâm, chống thấm ruột dẫn.

3. Màn chắn ruột dẫn: Chất bán dẫn

4. Cách điện: XLPE

5. Vỏ ngoài: Nhựa HDPE

KÝ HIỆU IN TRÊN CÁP:

NGOC LAN CABLE® – [NĂM SX] – Wb-AC/Sc/XLPE/HDPE 1C x [SIZE] mm² 8.7/15(17.5)kV – #### m

NHẬN BIẾT CÁP:

Cách điện: Màu tự nhiên

Vỏ ngoài: Màu đen

BẢNG THÔNG SỐ KỸ THUẬT


Tiết diện danh định	Nhôm	Thép	Đường kính ruột dẫn	Chiều dày lớp bán dẫn ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ bọc ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Lực kéo đứt nhỏ nhất	Trọng lượng gần đúng	Dòng điện cho phép
Nominal area	Structure	Steel	Appox. Conductor diameter	Nom. Thickness of semiconductor	Nom. Thickness of insulation	Nom. Thickness of outer shealth	Approx. Overall diameter of cable	Max. DC resistance at 20ºC	Min. Breaking load	Approx. Weight	Permissble current
mm²	Nº x mm	Nº x mm	mm	mm	mm	mm	mm	Ω/km	N	kg/km	A
35/ 6.2	6 x 2.80	1 x 2.80	8.40	0.6	4.5	1.2	21.00	0.7774	13524	414	170
50/ 8.0	6 x 3.20	1 x 3.20	9.60	0.6	4.5	1.2	22.20	0.5951	17112	518	215
70/ 11	6 x 3.80	1 x 3.80	11.40	0.6	4.5	1.2	24.00	0.4218	24130	639	265
95/ 16	6 x 4.50	1 x 4.50	13.50	0.6	4.5	1.2	26.10	0.3007	33369	799	320
120/ 19	26 x 2.40	7 x 1.85	15.15	0.6	4.5	1.2	27.75	0.2440	41521	926	387
150/ 19	24 x 2.80	7 x 1.85	16.75	0.6	4.5	1.2	29.35	0.2046	46307	1048	440
185/ 24	24 x 3.15	7 x 2.10	18.90	0.6	4.5	1.2	31.50	0.1540	58075	1254	500
240/ 32	24 x 3.60	7 x 2.40	21.60	0.6	4.5	1.2	34.20	0.1182	75050	1540	590

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
