WB-CXV/SWA – 0.6/1kV

WB/Cu/XLPE/PVC/SWA/PVC

Cáp điện lực, 2, 4 lõi, ruột đồng chống thấm, cách điện XLPE, giáp sợi thép bảo vệ, vỏ ngoài PVC

TIÊU CHUẨN

IEC 60502-1/TCVN 5935-1
IEC 60228/TCVN 6612

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 0.6/1kV.
Điện áp thử 50Hz trong 5 phút: 3.5kV.
Nhiệt độ làm việc danh định tối đa của ruột dẫn: 90ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 250ºC.

Danh mục: Cáp ngầm, Cáp điện lực hạ thế

Nhóm điện áp: Cáp ngầm

Nhóm chức năng: Cáp điện lực hạ thế

ỨNG DỤNG:

Sử dụng trong các công trình, thang cáp, máng cáp, ống đi trên tường hoặc âm tường, trong các hộp cáp kín, trong nhà xưởng, tòa nhà, nguồn đi đến các thiết bị máy móc trong các ống chôn dưới lòng đất,…

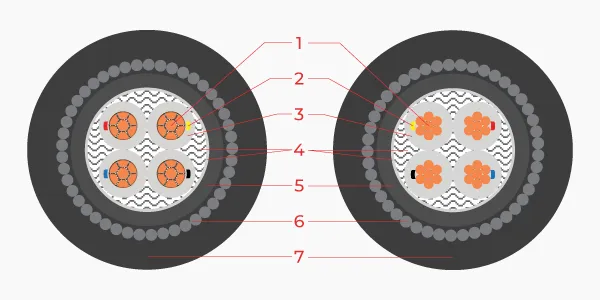

CẤU TRÚC:

LV-0.6-1kV-WB-CXV-SWA-4C

1. Ruột dẫn: Ruột dẫn cấp 2, sợi đồng mềm xoắn đồng tâm hoặc nén chặt, chống thấm ruột dẫn.
2. Vạch chỉ nhận biết pha: Phân biệt bằng băng màu nằm giữa ruột dẫn và lớp cách điện.
3. Cách điện: Nhựa XLPE.
4. Lớp độn tròn: Độn PP, Băng quấn.
5. Lớp bọc bên trong: PVC.
6. Giáp kim loại: Sợi thép.
7. Vỏ ngoài: Nhựa PVC.

KÝ HIỆU IN TRÊN CÁP:

2 lõi: NGOC LAN CABLE® – [NĂM SX] – WB-Cu/XLPE/PVC/SWA/PVC 2C x [SIZE] mm² 0.6/1kV- #### m

4 lõi: NGOC LAN CABLE® – [NĂM SX] – WB-Cu/XLPE/PVC/SWA/PVC 4C x [SIZE] mm² 0.6/1kV- #### m

NHẬN BIẾT CÁP:

Bằng băng màu nằm giữa ruột dẫn_lớp cách điện:

2 lõi: Màu đỏ, đen
4 lõi:
- Lõi pha: Đỏ, vàng, xanh dương.
- Lõi trung tính: Đen.

Cách điện: Màu tự nhiên hoặc màu đen.

Vỏ ngoài: Màu đen.

BẢNG THÔNG SỐ KỸ THUẬT:


Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày cách điện danh định	Đường kính sợi thép Nom. Diameter of steel wire amour		Chiều dày vỏ ngoài Nom. Thickness of outer shealth		Đường kính ngoài gần đúng của cáp Approx. overall diameter of cable		Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng Approx. Weight
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of insulation	2C	4C	2C	4C	2C	4C	Max. DC resistance at 20ºC	2C	4C
mm²	Nº x mm	mm	mm	mm			mm			mm			Ω/km	kg/km
CÁN NÉN CHẶT
10	CC	3.80	0.7	1.25	1.60	1.80	1.80	20.50	22.40	1.830	840.50	1175.00
16	CC	4.80	0.7	1.60	1.60	1.80	1.80	23.20	24.80	1.150	1163.50	1514.00
25	CC	5.80	0.9	1.60	1.60	1.80	1.90	26.00	28.40	0.727	1494.00	2039.00
35	CC	6.80	0.9	1.60	2.00	1.90	2.10	28.20	35.00	0.524	1801.00	3022.00
50	CC	8.00	1.0	2.00	2.00	2.10	2.20	35.60	39.00	0.387	2758.00	3786.00
70	CC	9.70	1.1	2.00	2.50	2.20	2.40	39.60	45.00	0.268	3489.00	5323.00
95	CC	11.50	1.1	2.00	2.50	2.40	2.60	43.60	50.20	0.193	4305.00	6758.00
120	CC	12.85	1.2	2.50	2.50	2.50	2.70	48.30	54.10	0.153	5536.00	8118.00
150	CC	14.30	1.4	2.50	2.50	2.60	2.90	52.20	59.40	0.124	6524.00	9828.00
185	CC	15.80	1.6	2.50	2.50	2.80	3.00	56.40	64.20	0.0991	7735.00	11830.00
240	CC	18.25	1.7	2.50	2.50	3.00	3.30	62.50	71.10	0.0754	9364.00	14389.00
300	CC	20.70	1.8	2.50	3.15	2.20	3.50	66.20	79.70	0.0601	10908.00	1309.00
XOẮN ĐỒNG TÂM
2.5	7 x 0.67	2.01	0.7	1.25	1.25	1.80	1.80	16.92	18.40	7.410	533.33	634.74
4	7 x 0.85	2.55	0.7	1.25	1.25	1.80	1.80	18.00	19.70	4.610	613.65	750.84
6	7 x 1.04	3.12	0.7	1.25	1.25	1.80	1.80	19.14	21.00	3.080	706.68	888.51
10	7 x 1.35	4.05	0.7	1.25	1.60	1.80	1.80	21.00	24.00	1.830	876.65	1268.51
16	7 x 1.70	5.10	0.7	1.60	1.60	1.80	1.80	23.80	26.50	1.150	1216.45	1626.61
25	7 x 2.14	6.42	0.9	1.60	1.60	1.80	1.95	27.24	31.00	0.727	1605.66	2234.20
35	7 x 2.52	7.56	0.9	1.60	2.00	1.90	2.16	29.72	38.40	0.524	1946.14	3361.06
50	19 x 1.80	9.00	1.0	2.00	2.00	2.20	2.30	37.80	42.60	0.387	3027.44	4194.07
70	19 x 2.14	10.70	1.1	2.00	2.50	2.30	2.50	41.80	49.00	0.268	3748.83	5792.85
95	19 x 2.52	12.60	1.1	2.50	2.50	2.50	2.70	47.00	54.00	0.193	4991.71	7245.92
120	37 x 2.03	14.21	1.2	2.50	2.50	2.60	2.80	51.22	59.00	0.153	5925.72	8697.83
150	37 x 2.25	16.10	1.4	2.50	2.50	2.80	3.00	56.20	64.90	0.124	7117.88	10581.31
185	37 x 2.52	17.64	1.6	2.50	2.50	2.90	3.20	60.68	70.00	0.0991	8246.76	12286.04
240	61 x 2.25	20.25	1.7	2.50	3.15	3.10	3.50	66.70	79.10	0.0754	10065.00	16215.51
300	61 x 2.52	22.68	1.8	3.15	3.15	3.30	3.70	73.66	85.90	0.0601	12728.03	19383.70

CC: Ruột dẫn cán nén chặt (Circular compacted conductor)

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
