LV-ABC – 0.6/1kV – Aerial Bundled Cable

Name: LV-ABC - 0.6/1kV - Aerial Bundled Cable
SKU: AL/XLPE

AL/XLPE

LV aerial bundled cable (ABC), 2, 3, 4 cores, aluminum conductor, XLPE insulated.

STANDARDS

AS/NZS 3560
TCVN 6447
IEC 60502-1
IEC 60228

TECHNICAL CHARACTERISTICS

Rated voltage (Uo/U): 0.6/1kV
Impulse test (1.2/50)µs:
- Nominal conductor area < 35mm²: 15kV
- Nominal conductor area ≥ 35mm²: 20kV
Max. conductor temperature in normal operation: 90ºC
Max. conductor temperature in short-circuit for 5s max duration: 250ºC

Voltage Group: Low Voltage Cables

Function Group: Aerial Bundled Cables

APPLICATION:

Used in buildings, cable ladders, cable trays, pipes running on walls or in walls, in closed cable boxes, in factories, buildings, sources go to mechanical equipment in pipes buried underground,…

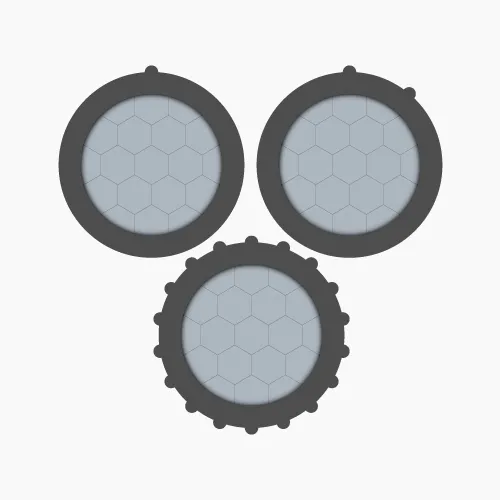

STRUCTURE:

ABC-2,3,4-0.6-1kV-trung-tinh-nhieu-gan

1. Conductor:

ABC 2, 3, 4 cores: Hard drawn aluminum, circular compacted conductor (class 2).
ABC 3 active cores + 1 neutral core:
- Active core: Hard drawn aluminum, circular compacted conductor (class 2).
- Neutral core: Al alloy uncompacted conductor.

2. Insulation: XLPE black color (carbon content ≥ 2%.

MARKINGS ON CABLE:

ABC 2, 3, 4 cores: NGOC LAN CABLE® – [YEAR] – AL/XLPE (ABC) [N]C x [SIZE] mm² 0.6/1kV- #### m

ABC 3 active cores + 1 neutral core: NGOC LAN CABLE® – [YEAR] – AL/XLPE (ABC) 3C x [SIZE] + 1C x [SIZE] mm² 0.6/1kV – #### m

CABLE IDENTIFICATION:

2-core cable:

Phase 1: 1 rib
Neutral core: Not less than ≥10 ribs(1 ) or no rib

3-core cable:

Phase 1: 1 rib
Phase 2: 2 ribs
Neutral core: Not less than ≥10 ribs(1 ) or no rib

4-core cable:

Phase 1: 1 rib
Phase 2: 2 ribs
Phase 3: 3 ribs
Neutral core: Not less than ≥10 ribs(1 ) or no rib


Tiết diện danh định (mm²) Nominal cross-sectional area of conductor	16	25	35	50	70	95	120	150
Số lượng gân nổi Number of ribs	10	12	14	16	18	20	22	24

TECHNICAL SPECIFICATIONS TABLE


CÁP NHÔM VẶN XOẮN HẠ THẾ TỰ CHỊU LỰC LV AERIAL BUNDLED CABLE (ABC)
Mã hàng	Tiết diện danh định	Cấu trúc			Đường kính ruột dẫn	Chiều dày cách điện danh định	Đường kính lớn nhất của lõi	Đường kính ngoài gần đúng của cáp			Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng			Dòng điện cho phép
Mã hàng	Tiết diện danh định	Structure			Đường kính ruột dẫn	Chiều dày cách điện danh định	Đường kính lớn nhất của lõi	Approx. overall diameter of cable			Điện trở DC tối đa ở 20ºC	Approx. Weight			Permissble current
Product code	Nominal area	2C	3C	4C	Appox. Conductor diameter	Nom. Thickness of insulation	Max. Diameter of core	2C	3C	4C	Max. DC resistance at 20ºC	2C	3C	4C	2C	3C	4C
Product code		mm²	Nº x mm					mm	mm	mm	mm					Ω/km	kg/km	A
ABC 16	16	CC	CC	CC	4.80	1.3	7.9	14.8	16.0	17.9	1.910	133	199	265	96	78	78
ABC 25	25	CC	CC	CC	5.80	1.3	9.2	16.8	18.1	20.3	1.200	188	281	375	125	105	105
ABC 35	35	CC	CC	CC	7.00	1.3	10.3	19.2	20.7	23.2	0.868	245	367	490	155	125	125
ABC 50	50	CC	CC	CC	8.20	1.5	11.9	22.4	24.2	27.1	0.641	327	491	654	185	150	150
ABC 70	70	CC	CC	CC	9.70	1.5	13.6	25.4	27.4	30.7	0.443	458	687	917	225	185	185
ABC 95	95	CC	CC	CC	11.50	1.7	15.9	29.8	32.2	36.1	0.320	622	933	1244	285	225	225
ABC 120	120	CC	CC	CC	12.85	1.7	17.5	32.5	35.1	39.3	0.253	764	1146	1529	315	260	260
ABC 150	150	CC	CC	CC	14.50	1.7	18.9	35.8	38.7	43.3	0.206	956	1433	1911	350	285	285


CÁP NHÔM VẶN XOẮN HẠ THẾ CÓ DÂY TRUNG TÍNH CHỊU LỰC LV AERIAL BUNDLED CABLE (ABC) WITH MESSENGER NEUTRAL CORE
Tiết diện danh định	Đường kính ruột dẫn Appox. Conductor diameter			Chiều dày cách điện danh định Nom. Thickness of Insulation			Đường kính ngoài gần đúng của cáp Approx. overall diameter of cable					Điện trở DC tối đa ở 20ºC Max. DC resistance at 20ºC			Dòng điện cho phép	Lực kéo đứt nhỏ nhất Min. breaking load	Trọng lượng gần đúng
Nominal area	Pha	Trung tính	Pha	Trung tính	Pha	Trung tính	Cáp	Pha	Trung tính	Permissble current	Pha	Trung tính	Approx. Weight
	Pha	Trung tính	Pha	Trung tính	Pha	Trung tính	Cáp	Pha	Trung tính		Pha	Trung tính
		Active	Neutral	Active	Neutral	Active	Neutral	Cable	Active		Neutral			Active	Neutral
mm²	mm			mm			mm					Ω/km			A	kN	kg/km
ABC 3x16+1x25	CC	7 x 2.14	1.3	1.3	4.80	6.42	18.90	1.910	1.200	78	2.2	3.5	313.26
ABC 3x25+1x25	CC	7 x 2.14	1.3	1.3	5.80	6.42	20.70	1.200	1.200	105	3.5	3.5	395.85
ABC 3x35+1x25	CC	7 x 2.14	1.3	1.3	7.00	6.42	22.90	0.868	1.200	125	4.9	3.5	481.63
ABC 3x50+1x35	CC	7 x 2.52	1.5	1.3	8.20	7.56	26.50	0.641	0.868	150	7.0	4.9	621.97
ABC 3x50+1x50	CC	19 x 1.8	1.5	1.5	8.20	9.00	27.60	0.641	0.641	150	7.0	7.0	946.80
ABC 3x70+1x50	CC	19 x 1.8	1.5	1.5	9.70	9.00	30.31	0.443	0.641	185	9.8	7.0	1143.64
ABC 3x70+1x70	CC	19 x 2.14	1.5	1.5	9.70	10.70	31.34	0.443	0.443	185	9.8	9.8	1178.22
ABC 3x95+1x70	CC	19 x 2.14	1.7	1.5	11.50	10.70	35.33	0.320	0.443	225	13.3	9.8	1424.02
ABC 3x120+1x70	CC	19 x 2.14	1.7	1.5	12.85	10.70	37.80	0.253	0.443	260	16.8	9.8	1651.62
ABC 3x150+1x70	CC	19 x 2.14	1.7	1.5	14.50	10.70	40.80	0.206	0.443	285	21.0	9.8	1923.95
