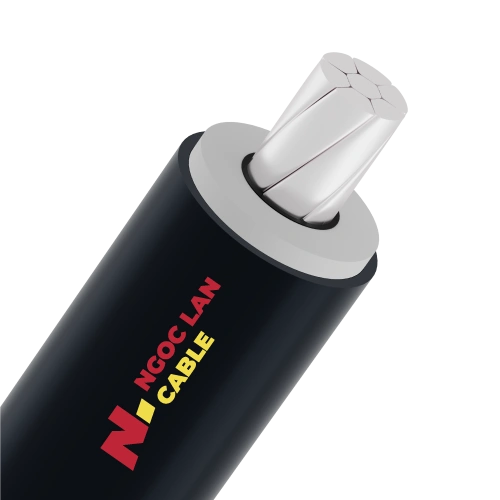

WB-AXe – 8.7/15 (17.5)kV

WB/Al/Semi/XLPE

Power cable, single core, aluminum conductor with water blocking, conductor screen, XLPE insulated.

STANDARDS

Used for power transmission lines and power distribution…

Cấu trúc MV - 8.7/15(17.5)kV - WB-AXe-1C-x

1. Conductor: Hard drawn aluminum, concentric stranded conductor (class 2), water blocking system of conductor.

2. Conductor screen: Semi – conductive compound.

3. Insulation: XLPE.

NGOC LAN CABLE® – [YEAR] – WB-Al/Sc/XLPE 1C x [SIZE] mm² 8.7/15 (17.5)kV – #### m

Insulation: Black.


Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày lớp bán dẫn ruột dẫn	Chiều dày cách điện danh định	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom.Thickness of semiconductor	Nom. Thickness of insulation	Approx. Overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	Ω/km	kg/km
25	7 x 2.14	6.42	0.6	4.5	16.62	1.200	256
35	7 x 2.52	7.56	0.6	4.5	17.76	0.868	303
50	19 x 1.80	9.00	0.6	4.5	19.20	0.641	367
70	19 x 2.14	10.70	0.6	4.5	20.90	0.443	454
95	19 x 2.52	12.60	0.6	4.5	22.80	0.320	564
120	37 x 2.03	14.21	0.6	4.5	24.41	0.253	666
150	37 x 2.25	15.75	0.6	4.5	25.95	0.206	773
185	37 x 2.52	17.64	0.6	4.5	27.84	0.164	916
240	61 x 2.25	20.25	0.6	4.5	30.45	0.125	1133
300	61 x 2.52	22.68	0.6	4.5	32.88	0.100	1358
