Bạn đã bao giờ tự hỏi tại sao dây điện trong nhà mình lại có ký hiệu CV không? Hay tại sao các thợ điện thường khuyên nên sử dụng dây CV cho hệ thống điện dân dụng? Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về dây CV – một trong những loại dây điện phổ biến nhất hiện nay.
1. Dây CV là gì?
Dây điện CV (Copper PVC) là loại dây dẫn điện phổ biến được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp. Với cấu tạo bao gồm lõi đồng và lớp cách điện PVC, dây CV đảm bảo khả năng dẫn điện tốt, an toàn và bền bỉ trong nhiều điều kiện làm việc khắc nghiệt.
Tại sao dây CV lại quan trọng như vậy?
Đầu tiên, dây dẫn là thành phần không thể thiếu trong mọi mạch điện, chịu trách nhiệm truyền tải điện năng từ nguồn tới các thiết bị tiêu thụ. Một sự cố ở đoạn dây dẫn có thể khiến toàn bộ hệ thống ngừng hoạt động hoặc gây nguy hiểm về giật điện, cháy nổ. Do đó, việc hiểu rõ về cấu tạo, đặc tính của loại dây sẽ giúp bạn lựa chọn và sử dụng sản phẩm đúng cách, an toàn và hiệu quả.
2. Cấu tạo và đặc điểm kỹ thuật của dây CV
Để hiểu rõ hơn về dây CV, chúng ta cần tìm hiểu chi tiết về cấu tạo và các đặc điểm kỹ thuật của nó.

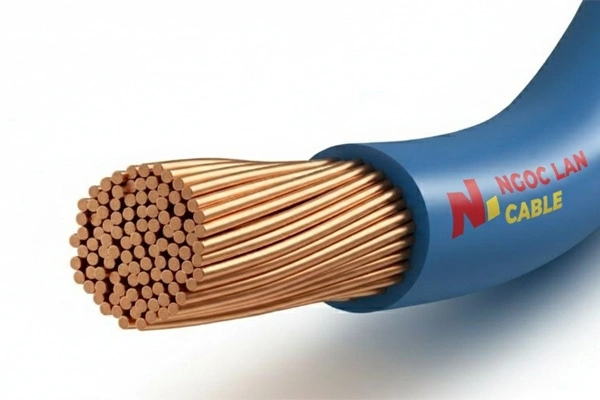

2.1. Cấu tạo của dây CV
Dây CV có cấu tạo gồm 2 phần chính:
- Lõi dây đồng dẫn điện (¹): Thường là sợi đồng đặc nguyên chất hoặc bện từ nhiều sợi mảnh. Tiết diện lõi quyết định dòng điện định mức mà dây có thể truyền tải. Tiết diện thông thường từ 4mm² đến 500mm², tùy theo nhu cầu sử dụng.
- Lớp cách điện PVC (²): Nhựa Polyvinyl Chloride bọc bên ngoài lõi đồng, có tác dụng cách ly dòng điện với môi trường bên ngoài, tránh nguy cơ rò điện, chập cháy. PVC cũng có khả năng chịu được va đập, ẩm ướt và nhiệt độ cao. Màu sắc: Đa dạng, thường là đen, đỏ, cam, xanh dương hoặc vàng-xanh lá (làm dây tiếp địa).
Ngoài ra, một số dây CV có thêm lớp vỏ bảo vệ bên ngoài, làm từ PVC cứng hoặc nylon chống mài mòn để tăng cường độ bền khi lắp đặt ngoài trời hoặc trong môi trường khắc nghiệt.
2.2. Đặc tính kỹ thuật
Dây CV có các thông số kỹ thuật quan trọng như sau:
- Điện áp danh định: Dây CV thường được thiết kế để chịu điện áp định mức từ 300/500V, 450/750V đến 0.6/1kV
- Nhiệt độ làm việc: Tối đa 70 độ C
- Điện áp thử nghiệm: 3,5 kV (trong 5 phút)
- Nhiệt độ cực đại cho phép khi ngắn mạch:
- 160 độ C (đối với tiết diện nhỏ hơn hoặc bằng 300mm²)
- 140 độ C (đối với tiết diện lớn hơn 300mm²)
3. Ưu điểm và nhược điểm của dây CV
Mỗi loại dây điện đều có những đặc điểm riêng, và dây CV cũng không ngoại lệ. Hãy cùng xem xét các ưu điểm và nhược điểm của dây CV để hiểu rõ hơn về loại dây này.
3.1. Ưu điểm của dây CV
- Dẫn điện tốt: Chọn đúng tiết diện lõi đồng sẽ giúp việc truyền dẫn điện tốt, giảm tiêu hao điện năng.
- An toàn cao: Lớp vỏ PVC có khả năng cách điện tốt, giảm thiểu nguy cơ rò rỉ điện và chập cháy.
- Độ bền cao: Dây CV có khả năng chịu được nhiều loại tác động môi trường như nhiệt độ, độ ẩm(nếu không quá khắc nghiệt).
- Dễ lắp đặt: Với độ mềm dẻo tốt, dây CV dễ dàng uốn cong và đi qua các góc cạnh trong quá trình lắp đặt.
- Giá thành hợp lý: So với một số loại dây điện khác như dây CXV hay dây chống cháy lan CV/FR, dây CV có giá thành khá tốt.
- Đa dạng kích cỡ và màu sắc: Dây CV có nhiều loại tiết diện và màu sắc khác nhau, phù hợp với nhiều nhu cầu sử dụng.
3.2. Nhược điểm của dây CV
- Khả năng chịu nhiệt hạn chế: Dây CV không phù hợp cho các môi trường có nhiệt độ cao liên tục trên 70°C.
- Không thích hợp cho môi trường khắc nghiệt: Dây CV không nên sử dụng ở nơi có nhiều hóa chất ăn mòn hoặc môi trường tác động cơ học lớn và liên tục. PVC có thể bị lão hóa, nứt vỡ sau thời gian dài (trên 10-20 năm) sử dụng ngoài trời.
- Khả năng chống cháy lan thấp hơn so với một số loại dây chuyên dụng: Mặc dù được thiết kế để hạn chế khả năng bắt lửa, nhưng dây CV thông thường không được thiết kế để chống cháy lan và có thể sinh ra khói độc khi cháy..
- Không phù hợp cho điện áp cao: Dây CV chỉ thích hợp cho các ứng dụng điện áp thấp dưới 1kV, không phù hợp cho hệ thống điện áp cao.
- Khả năng chống nhiễu điện từ kém: Trong một số ứng dụng đặc biệt cần chống nhiễu, dây CV không phải là lựa chọn tối ưu.
Nhìn chung, dây CV vẫn là lựa chọn tối ưu cho nhiều ứng dụng điện thông thường với chi phí đầu tư hợp lý. Tuy nhiên với những dự án đặc biệt, cần cân nhắc kỹ lưỡng hơn để lựa chọn loại vật liệu cách điện thích hợp.
4. Ứng dụng thực tế của dây CV
Dây CV được ứng dụng phổ biến trong cả lĩnh vực công nghiệp và dân dụng. Loại dây dẫn ưu tiên để thi công lắp đặt cố định ở nhiều vị trí như âm tường, âm sàn và âm trần. Hãy cùng tìm hiểu chi tiết về các ứng dụng này.
4.1. Trong ngành điện dân dụng
- Hệ thống điện trong nhà ở: Dây CV được sử dụng rộng rãi trong việc đi dây điện cho các phòng trong nhà. Nó được dùng để kết nối các thiết bị như công tắc, ổ cắm, đèn chiếu sáng. Dây CV thường được sử dụng cho các mạch điện có công suất nhỏ và trung bình trong gia đình.
- Văn phòng và các tòa nhà thương mại: Trong các văn phòng, dây CV được sử dụng để cấp nguồn cho hệ thống chiếu sáng, máy tính, và các thiết bị văn phòng khác. Nó cũng được sử dụng trong hệ thống điều hòa không khí và thông gió của các tòa nhà.
- Các công trình công cộng: Dây CV được sử dụng trong các trường học, bệnh viện, và các công trình công cộng khác cho hệ thống điện cơ bản. Nó cũng được dùng trong hệ thống chiếu sáng công cộng như đèn đường, đèn vườn.
4.2. Trong ngành công nghiệp
- Nhà xưởng sản xuất: Dây CV được sử dụng để cấp nguồn cho các máy móc và thiết bị có công suất nhỏ và trung bình. Nó cũng được dùng trong hệ thống chiếu sáng công nghiệp.
- Hệ thống điều khiển: Trong các hệ thống điều khiển tự động, dây CV được sử dụng để kết nối các cảm biến và bộ điều khiển. Nó cũng được dùng trong các bảng điện điều khiển của máy móc công nghiệp.
- Các ứng dụng đặc biệt: Trong một số trường hợp, dây CV được sử dụng trong hệ thống năng lượng mặt trời quy mô nhỏ. Nó cũng có thể được sử dụng trong một số ứng dụng ngoài trời có mái che, miễn là không tiếp xúc trực tiếp với ánh nắng mặt trời và các yếu tố thời tiết khắc nghiệt.
5. Phương thức lắp đặt dây CV
Lắp đặt dây CV đúng cách không chỉ đảm bảo an toàn mà còn tăng hiệu quả sử dụng. Dưới đây là các phương pháp lắp đặt phổ biến và hướng dẫn cụ thể cho từng phương pháp.
5.1. Các phương pháp lắp đặt
- Lắp đặt âm tường: Dây CV được luồn trong ống nhựa hoặc ống thép, sau đó được chôn trong tường. Phương pháp này giúp che giấu dây điện, tạo tính thẩm mỹ cao cho công trình.
- Lắp đặt nổi: Dây CV được gắn trực tiếp lên tường hoặc trần nhà bằng các kẹp cố định. Phương pháp này thường áp dụng cho các công trình công nghiệp hoặc khu vực kỹ thuật.
- Lắp đặt trong máng cáp: Dây CV được đặt trong các máng cáp kim loại hoặc nhựa. Phương pháp này thích hợp cho các không gian văn phòng hoặc nhà xưởng công nghiệp.
- Lắp đặt ngầm dưới đất: Dây CV được luồn trong ống bảo vệ và chôn dưới đất. Phương pháp này thường áp dụng cho hệ thống điện ngoài trời hoặc kết nối giữa các tòa nhà.
5.2. Hướng dẫn cụ thể và lưu ý khi lắp đặt
- Chuẩn bị: Kiểm tra kỹ dây CV trước khi lắp đặt, đảm bảo không có vết nứt hoặc hư hỏng trên lớp cách điện. Chuẩn bị đầy đủ dụng cụ cần thiết như kìm cắt dây, kìm tuốt dây, băng cách điện…
- Lắp đặt: Tuân thủ quy định về bán kính uốn cong tối thiểu để tránh làm hỏng dây. Sử dụng các phụ kiện đi kèm như ống luồn dây, máng cáp để bảo vệ dây. Đảm bảo các mối nối được thực hiện chắc chắn và được cách điện kỹ lưỡng.
- Kiểm tra sau lắp đặt: Sử dụng đồng hồ đo điện trở cách điện để kiểm tra tình trạng cách điện của dây sau khi lắp đặt. Kiểm tra lại tất cả các điểm đấu nối để đảm bảo không có điểm lỏng lẻo.
6. Cách chọn dây điện CV phù hợp
Việc chọn đúng loại dây CV cho công trình của bạn là rất quan trọng. Nó không chỉ ảnh hưởng đến hiệu quả sử dụng mà còn liên quan trực tiếp đến an toàn. Dưới đây là một số tiêu chí quan trọng cần xem xét khi chọn dây CV:
6.1. Tiêu chí lựa chọn
Tiết diện dây:
- Tiết diện dây phụ thuộc vào cường độ dòng điện dự kiến chạy qua dây.
- Công thức tính: S = I / J (Trong đó S là tiết diện, I là cường độ dòng điện, J là mật độ dòng điện cho phép).
Ví dụ: Với dòng điện 20A và mật độ dòng điện cho phép là 2.5A/mm², tiết diện dây cần chọn là 8mm².
Điện áp sử dụng:
- Dây CV thông thường phù hợp cho điện áp 300/500V, 450/750V và 0.6/1kV .
- Cần chọn dây có điện áp định mức phù hợp với điện áp sử dụng trong hệ thống.
Môi trường làm việc:
- Xem xét nhiệt độ môi trường, độ ẩm, và các yếu tố khác có thể ảnh hưởng đến dây.
- Ví dụ: Trong môi trường có nhiệt độ cao, cần chọn dây CV có khả năng chịu nhiệt tốt hơn.
Mục đích sử dụng:
- Xác định rõ mục đích sử dụng: cho hệ thống chiếu sáng, cấp nguồn cho thiết bị, hay cho mạch điều khiển.
- Mỗi ứng dụng có thể yêu cầu loại dây CV với đặc tính và màu sắc riêng.
Tóm lại, các tiêu chí nêu trên đều chỉ là tham khảo. Vì sự an toàn và ổn định, nếu bạn không có nhiều kiến thức chuyên sâu về điện thì nên tìm một đơn vị tư vấn và lắp đặt chuyên nghiệp.
6.2. Thương hiệu và chất lượng
Bạn có biết rằng việc chọn đúng tiết diện dây CV không chỉ đảm bảo an toàn mà còn có thể giúp tiết kiệm chi phí lâu dài? Dây có tiết diện quá nhỏ có thể gây tổn thất điện năng lớn, trong khi dây có tiết diện quá lớn sẽ tốn kém không cần thiết. Việc tính toán và chọn lựa chính xác sẽ mang lại hiệu quả kinh tế tốt nhất.
Khi chọn dây CV, việc lựa chọn thương hiệu uy tín cũng rất quan trọng. Một số thương hiệu được đánh giá cao trên thị trường bao gồm:
- Cadivi: Nổi tiếng với hệ thống phân phối lớn và đa dạng sản phẩm dây điện dân dụng.
- Ngoc Lan Cable: Nổi tiếng về độ bền, chất lượng cao, đa dạng các loại cáp điện lực chuyên dụng.
- Taihan Vina: Được biết đến với chất lượng ổn định và giá cả cạnh tranh.
Lưu ý khi mua dây CV tại các đại lý/ cửa hàng: Mặc dù là dây chính hãng, nhưng vẫn tồn tại một số thương hiệu “vô tình” đặt tên model sản phẩm gần giống với tiết diện ruột dẫn, kể cả người bán cũng không nhận ra điều này, bạn cần đọc thật kỹ thông số sản phẩm (có đơn vị) để chọn chính xác.
Ví dụ dễ nhầm lẫn:
- Dây CV có tiết diện(mặt cắt danh nghĩa) chỉ 3.5mm²
- Nhưng trên bao bì lại ghi model là dây CV 4.0
7. Câu hỏi thường gặp (FAQs)
7.1. Dây CV có thể sử dụng ở đâu?
Dây CV được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp nhẹ. Cụ thể, nó thích hợp cho:
- Hệ thống điện trong nhà ở và văn phòng
- Các mạch điện chiếu sáng
- Cấp nguồn cho các thiết bị điện có công suất nhỏ và trung bình
- Một số ứng dụng trong nhà xưởng công nghiệp
7.2. Dây CV cho lắp đặt ngoài trời không?
Dây CV không được thiết kế đặc biệt cho lắp đặt ngoài trời. Nếu cần sử dụng ngoài trời, bạn nên:
- Đặt dây trong ống bảo vệ chuyên dụng
- Tránh để dây tiếp xúc trực tiếp với ánh nắng mặt trời và các yếu tố thời tiết
- Cân nhắc sử dụng các loại dây chuyên dụng cho ngoài trời như dây CVV hoặc CXV
7.3. So sánh giữa dây CV và dây CXV?
Dây điện CV và cáp điện CXV có một số điểm khác biệt chính:
- Cấu tạo: Dây CV có một lớp cách điện PVC, trong khi cáp CXV có hai lớp cách điện
- Khả năng chống ẩm: Cáp CXV có khả năng chống ẩm tốt hơn dây CV
- Ứng dụng: Dây CV chủ yếu dùng trong nhà, dây CXV có thể dùng cả trong nhà và ngoài trời
- Giá thành: Dây CXV thường có giá cao hơn dây CV do cấu tạo phức tạp hơn
7.4. Làm thế nào để kiểm tra chất lượng của dây điện?
Để kiểm tra chất lượng dây điện CV, bạn có thể:
- Kiểm tra bằng mắt thường: Quan sát lớp vỏ bọc, đảm bảo không có vết nứt, trầy xước
- Đo điện trở cách điện: Sử dụng đồng hồ đo chuyên dụng để kiểm tra khả năng cách điện
- Kiểm tra độ dẫn điện: Đo điện trở của lõi dẫn
- Xem xét chứng nhận chất lượng: Kiểm tra các chứng nhận từ cơ quan có thẩm quyền
Lưu ý: Việc kiểm tra chuyên sâu nên được thực hiện bởi chuyên gia hoặc phòng thí nghiệm chuyên dụng để đảm bảo độ chính xác.
8. Kết luận
Khi lựa chọn và lắp đặt dây CV, hãy luôn nhớ rằng an toàn là yếu tố quan trọng nhất. Việc sử dụng dây CV đúng cách không chỉ bảo vệ con người và tài sản mà còn góp phần nâng cao hiệu suất sử dụng điện, tiết kiệm chi phí trong dài hạn.
Cuối cùng, dù bạn là chuyên gia điện hay người tiêu dùng bình thường, việc cập nhật kiến thức về dây điện nói chung và dây CV nói riêng là rất cần thiết. Công nghệ và tiêu chuẩn an toàn luôn thay đổi, vì vậy hãy luôn tìm hiểu thông tin mới nhất để đảm bảo bạn đang sử dụng những sản phẩm tốt nhất cho nhu cầu của mình.
Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về dây CV. Hãy nhớ rằng, khi có bất kỳ nghi ngờ nào về việc lựa chọn hay lắp đặt dây điện, đừng ngần ngại tham khảo ý kiến của các chuyên gia trong lĩnh vực này.
