Điều gì khiến cáp điện CVV trở thành lựa chọn hàng đầu cho hệ thống điện hạ thế? Câu trả lời nằm ở lõi đồng siêu dẫn và lớp vỏ PVC kép – thiết kế tối ưu cho cả truyền tải điện năng.

CVV thuộc nhóm cáp điện lực hạ thế nên nó không chỉ đáp ứng tiêu chuẩn cho công trình dân dụng mà còn là giải pháp chuyên dụng cho hệ thống tự động hóa công nghiệp với cáp điều khiển. Bài viết sẽ phân tích chi tiết cấu tạo , thông số kỹ thuật , ứng dụng thực tế và so sánh với cáp CXV để chứng minh tại sao CVV là lựa chọn toàn diện cho mọi nhu cầu!

1. Tổng quan về cáp điện CVV

Theo tiêu chuẩn TCVN 6610-4/IEC 60227-4, cáp điện hạ thế CVV là loại cáp hạ thế được thiết kế đặc biệt với ruột dẫn đồng và hai lớp vỏ bọc PVC, thường được sử dụng trong hệ thống truyền tải và phân phối điện với cấp điện áp 300/500V và 0,6/1kV. Tên gọi CVV được ghép từ ba ký tự, thể hiện đặc điểm cấu tạo và phân biệt với các dòng cáp khác:

– C (viết tắt của Cu/Copper): Chỉ ruột dẫn được làm từ đồng

– V thứ nhất: Đại diện cho lớp cách điện bên trong làm từ vật liệu PVC

– V thứ hai: Thể hiện lớp vỏ bọc ngoài cùng cũng được làm từ vật liệu PVC

Trong hệ thống điện hạ thế, cáp CVV đóng vai trò quan trọng nhờ những ưu điểm nổi bật:

Độ bền cơ học cao: Cấu trúc ruột dẫn xoắn cấp 2 kết hợp hai lớp vỏ PVC giúp cáp chịu được lực kéo và uốn cong tốt, với điện áp thử nghiệm lên đến 3,5kV
Khả năng chống nhiễu hiệu quả: Lớp vỏ PVC kép tạo lá chắn bảo vệ tín hiệu khỏi nhiễu điện từ (EMI/RFI)
Tính linh hoạt trong lắp đặt: Phù hợp cho cả ứng dụng đi ngầm, đi nổi hoặc luồn ống theo tiêu chuẩn IEC 60502-1
An toàn cháy nổ: Vật liệu PVC có khả năng tự dập tắt khi gặp lửa, đạt tiêu chuẩn TCVN 6612/IEC 60228 về an toàn cháy

Ngoài cáp CVV, dây CV cũng là một loại cáp điện phổ biến với cấu trúc đơn giản, thường được sử dụng trong các hệ thống điện dân dụng.

Để hiểu rõ hơn về cấu tạo và ứng dụng của cáp đồng PVC PVC, chúng ta sẽ đi sâu vào từng thành phần cấu trúc của nó.

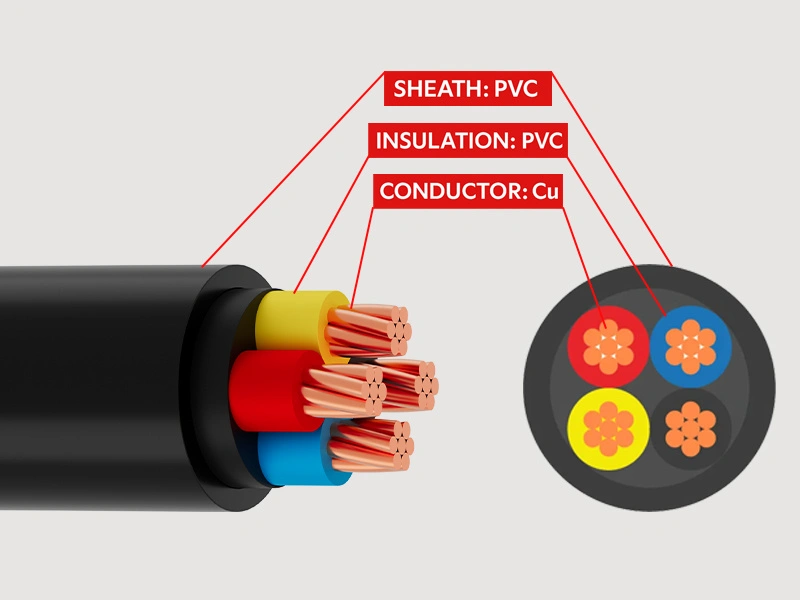

2. Cấu tạo chi tiết của cáp CVV

Cáp điện CVV được thiết kế với cấu trúc 3 lớp chính, mỗi lớp đều có chức năng riêng biệt nhằm đảm bảo hiệu quả truyền tải điện và độ bền trong sử dụng. Từ trong ra ngoài, cấu tạo của cáp bao gồm:

1. Ruột dẫn điện:

– Làm từ đồng đỏ.

– Cấu trúc xoắn cấp 2 từ nhiều sợi đồng ủ mềm

– Tiết diện đa dạng từ 1,5mm² đến 300mm²

2. Lớp cách điện PVC chính:

– Được làm từ vật liệu PVC

– Độ dày chuẩn theo TCVN 6610-4

– Khả năng chống nhiệt và hóa chất tốt

3. Vỏ bọc ngoài PVC:

– Lớp vỏ PVC cách điện

– Khả năng chống UV và thời tiết

– Tính năng tự dập tắt khi cháy

Để hiểu thêm về khả năng vận hành của cáp điện hạ thế CVV, chúng ta sẽ xem xét các thông số kỹ thuật chi tiết của nó.

3. Thông số kỹ thuật chi tiết của cáp CVV

Thông số	Giá trị	Tiêu chuẩn áp dụng
Điện áp thử nghiệm	2kV/5 phút hoặc 3,5 kV/5 phút	TCVN 6610-4
Cấp điện áp	300/500V hoặc 0,6/1 kV	IEC 60502-1
Nhiệt độ làm việc	70°C (liên tục)	AS/NZS 5000.1
Nhiệt độ ngắn mạch	140°C (≤300mm²) 160°C (>300mm²)	TCVN 6612

Các thông số kỹ thuật này đóng vai trò quyết định trong việc lựa chọn và sử dụng cáp đồng CVV:

– Điện áp thử nghiệm 3,5 kV đảm bảo độ an toàn cao khi vận hành

– Nhiệt độ làm việc 70°C phù hợp với hầu hết điều kiện môi trường

– Khả năng chịu nhiệt độ ngắn mạch cao giúp bảo vệ hệ thống trong trường hợp sự cố

Tiếp theo, chúng ta sẽ tìm hiểu về các ứng dụng thực tế của cáp đồng PVC PVC trong các dự án cụ thể.

4. Ứng dụng thực tế của cáp CVV

Để minh họa rõ hơn về khả năng ứng dụng đa dạng của cáp CU/PVC/PVC, chúng ta sẽ phân tích hai dự án thực tế đã triển khai thành công tại Việt Nam, được trích dẫn từ Hệ thống mạng đấu thầu quốc gia.

4.1. Ứng dụng 1: Nhà ga T3 – Sân bay Tân Sơn Nhất

Tên dự án: Cung cấp hệ thống phát sóng di động Indoor (IBS) phục vụ nhà ga T3 – Sân bay Tân Sơn Nhất

Chủ đầu tư: CHI NHÁNH TẬP ĐOÀN BƯU CHÍNH VIỄN THÔNG VIỆT NAM – VIỄN THÔNG THÀNH PHỐ HỒ CHÍ MINH

Mã thông tin:

– Mã TBMT: IB2400608775

– Mã KHLCNT: PL2400256694

Thông số kỹ thuật:

– Tên vật tư: Cáp điện CVV/CXV 2×6 mm²

– Chiều dài lắp đặt: 780m

Ứng dụng: Hệ thống phát sóng di động Indoor (IBS) yêu cầu cáp CVV có độ ổn định cao và khả năng chống nhiễu RFI/EMI.

4.1.2 Ứng dụng 2: Thị xã Hoài Nhơn, Bình Định

Tên dự án: Duy tu, bảo dưỡng hệ thống điện chiếu sáng công cộng, đèn trang trí, đèn tín hiệu giao thông và sửa chữa các bảng điện tử trên địa bàn thị xã Hoài Nhơn năm 2025

Chủ đầu tư: ĐỘI QUẢN LÝ TRẬT TỰ ĐÔ THỊ THỊ XÃ HOÀI NHƠN

Mã thông tin:

– Số TBMT: IB2500030308

– Mã KHLCNT: PL2500014310

Thông số kỹ thuật:

– Tên vật tư: Cáp CVV 4×1.5mm²

– Chiều dài lắp đặt: 150m

Ứng dụng: Hệ thống chiếu sáng công cộng và đèn tín hiệu giao thông yêu cầu cáp CVV có độ bền cao và khả năng chịu nhiệt tốt.

Chú thích: Hai ứng dụng trên trên được lấy từ Hệ thống mạng đấu thầu quốc gia của Bộ Kế hoạch và Đầu tư (https://muasamcong.mpi.gov.vn/web/guest/home) , đảm bảo tính chính xác và đáng tin cậy.

4.1.3 Phân tích ứng dụng

Từ hai case study trên, có thể thấy cáp điện hạ thế CVV được ứng dụng rộng rãi trong:

– Hệ thống truyền tải và phân phối điện cho các công trình quy mô lớn

– Các dự án đòi hỏi độ ổn định và độ bền cao

– Lắp đặt cố định trong nhiều điều kiện môi trường khác nhau

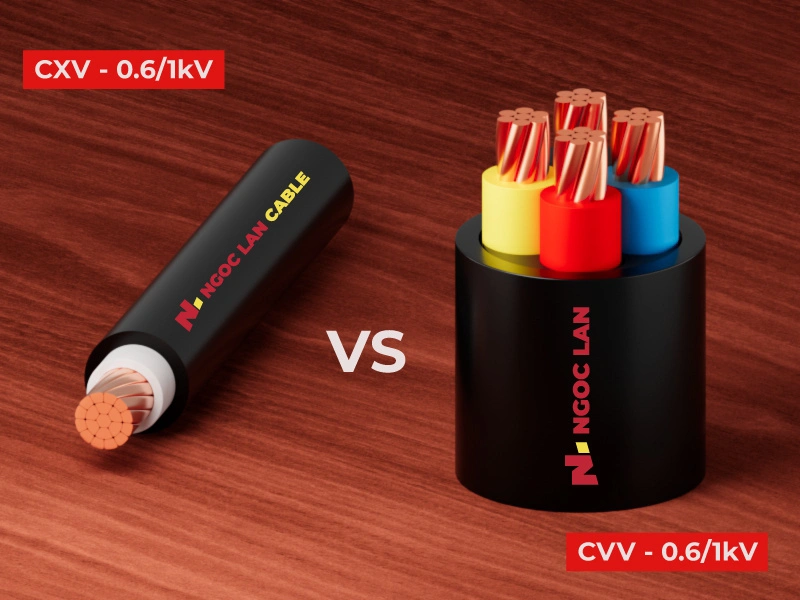

5. Dây cvv và cxv khác nhau như thế nào

Tiêu chí	Cáp CVV	Cáp CXV
Vật liệu cách điện	PVC (Polyvinyl Chloride)	XLPE (Polyethylene liên kết chéo)
Nhiệt độ làm việc	70°C	90°C
Ứng dụng chính	Công trình dân dụng lẫn công nghiệp	Công nghiệp nặng, nhà máy sản xuất
Chi phí	Kinh tế hơn	Cao hơn do công nghệ XLPE

Sự khác biệt chính giữa cáp CVV và cáp CXV nằm ở vật liệu cách điện sử dụng. Trong khi cáp CVV dùng vật liệu PVC còn cáp CXV sử dụng công nghệ XLPE cao cấp hơn, mang lại khả năng chịu nhiệt lên đến 90°C, phù hợp hơn cho các ứng dụng công nghiệp nặng.. Điều này dẫn đến những ưu điểm riêng cho từng loại:

– Cáp CVV phù hợp với các công trình dân dụng và thương mại nhờ chi phí hợp lý và dễ lắp đặt

– Cáp CXV thích hợp cho môi trường công nghiệp với nhiệt độ cao và yêu cầu kỹ thuật khắt khe hơn

Ví dụ thực tế: Chi phí lắp đặt cáp đồng CVV cho nhà ở 100m² thường thấp hơn 20-30% so với sử dụng cáp CXV cùng tiết diện.

Sau khi đã hiểu rõ về sự khác biệt giữa hai loại cáp phổ biến này, chúng ta sẽ cùng phân tích chi tiết về thị trường cáp điện nói chung và cáp đồng PVC PVC nói riêng, để có cái nhìn tổng quan về xu hướng phát triển và nhu cầu sử dụng trong thời gian tới.

6. Phân tích thị trường

Để có cái nhìn tổng quan về triển vọng phát triển của cáp điện hạ thế CVV, chúng ta sẽ phân tích hai khía cạnh chính: thị phần hiện tại thông qua số liệu thống kê và các xu hướng mới nổi trong ngành.

6.1. Bảng thị phần

Dựa trên dữ liệu từ Hội Doanh Nghiệp Cơ Khí – Điện TPHCM (HAMEE), thị trường dây và cáp điện đang có sự phát triển mạnh mẽ, đặc biệt trong lĩnh vực cáp CVV:

Phân khúc thị trường	Đặc điểm phát triển	Yếu tố tác động
Công trình công nghiệp	Tăng trưởng mạnh	– Đầu tư vào năng lượng tái tạo – Phát triển hạ tầng công nghiệp mới
Hạ tầng công cộng	Phát triển theo quy hoạch	– Quy hoạch quốc gia về điện lực – Các dự án đô thị hóa
Công trình dân dụng	Tăng trưởng ổn định	– Nhu cầu xây dựng nhà ở – Cải tạo hệ thống điện

Khi nhìn vào sự phát triển của các phân khúc thị trường trên, chúng ta có thể thấy rõ tiềm năng tăng trưởng của ngành. Điều này dẫn đến nhiều xu hướng mới đáng chú ý trong việc cải tiến và phát triển sản phẩm.

6.2. Xu hướng mới

Thị trường cáp điện CVV đang chứng kiến một số xu hướng phát triển chính:

– Vật liệu PVC thân thiện môi trường:

Tăng tỷ lệ sử dụng PVC tái chế
Phát triển công nghệ sản xuất xanh

– Tích hợp tiêu chuẩn xây dựng bền vững:

Đáp ứng yêu cầu chứng nhận LOTUS
Tối ưu hóa hiệu suất năng lượng

– Nâng cao chất lượng sản phẩm:

Áp dụng các tiêu chuẩn quốc tế mới
Cải tiến quy trình sản xuất

Với các ưu điểm về tính linh hoạt, độ bền cao và khả năng chịu môi trường khắc nghiệt, cáp CVV được dự báo sẽ tiếp tục đóng vai trò quan trọng trong sự phát triển của ngành điện Việt Nam.

Tiếp theo, chúng ta sẽ cùng tìm hiểu một số câu hỏi thường gặp về cáp điện CVV để có thêm thông tin hữu ích cho việc lựa chọn và sử dụng sản phẩm.

7. FAQs về cáp điện CVV

“Cáp CVV có phù hợp với môi trường khắc nghiệt không?”

Có, cáp CVV có thể hoạt động ổn định trong nhiều điều kiện môi trường khắc nghiệt nhờ:

– Vỏ bọc PVC có khả năng chống ẩm và chống UV tốt

– Chịu được nhiệt độ làm việc lên đến 70°C

– Khả năng chống chịu tác động cơ học cao

“Chức năng của lớp cách điện PVC là gì?”

Lớp cách điện PVC đóng vai trò quan trọng trong:

– Ngăn cách điện giữa ruột dẫn và môi trường

– Bảo vệ cáp khỏi tác động hóa học

– Đảm bảo an toàn khi vận hành với điện áp thử nghiệm 2kV hoặc 3,5kV

8. Kết luận

Qua những phân tích trên, bạn đã thấy được vai trò quan trọng của cáp điện CVV trong các hệ thống điện hiện đại. Hãy cùng tổng kết những điểm chính về sản phẩm này:

Cấu tạo 3 lớp với ruột dẫn đồng và vỏ bọc PVC đảm bảo độ bền cao
Đáp ứng các tiêu chuẩn khắt khe như TCVN 6610-4 và IEC 60502-1
Phù hợp cho nhiều ứng dụng từ công trình dân dụng đến công nghiệp

Những yếu tố này không chỉ làm nổi bật vai trò quan trọng của cáp điện CVV trong ngành điện mà còn thể hiện cam kết của Ngoc Lan Cable trong việc cung cấp các giải pháp cáp CVV đáp ứng đầy đủ mọi tiêu chuẩn kỹ thuật cần thiết, đảm bảo an toàn và hiệu suất tối ưu cho mọi nhu cầu lắp đặt.

Để tìm hiểu thêm về cách ứng dụng cáp CVV hoặc nhận tư vấn kỹ thuật chi tiết, bạn có thể tham khảo tài liệu chuyên môn trên website hoặc liên hệ qua các kênh hỗ trợ của chúng tôi.
