Dây điện 3 lõi là gì? Cấu tạo, ứng dụng và cách chọn đúng loại dây phù hợp

1. Dây điện 3 lõi là gì?

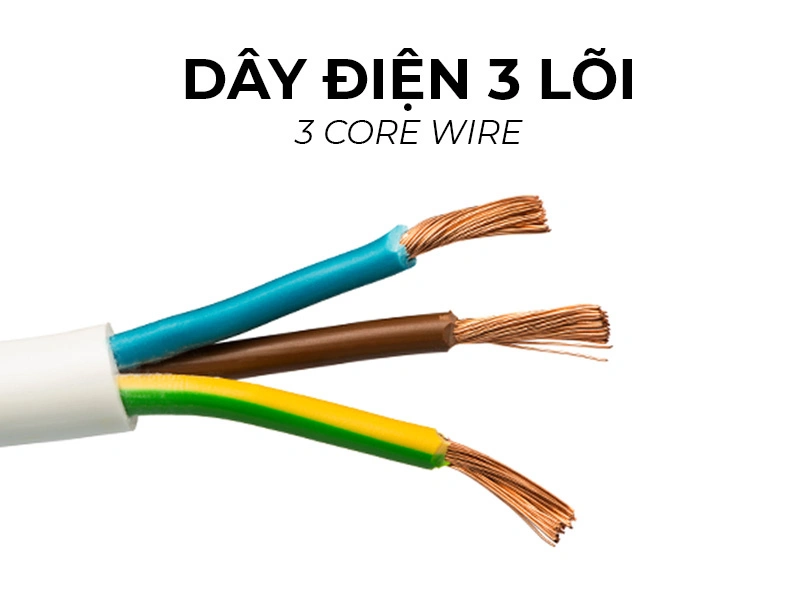

Dây điện 3 lõi là loại dây dẫn gồm ba lõi riêng biệt trong một lớp vỏ bọc chung. Ba lõi bao gồm dây nóng (Live/L), dây nguội hay còn gọi là dây trung tính (Neutral/N) và dây tiếp đất (Earth/E). Khác với dây 2 lõi truyền thống, dây thứ 3 là dây tiếp đất không truyền tải điện năng, thay vào đó, nó bảo vệ an toàn cho người sử dụng không bị giật.

Khi thiết bị bị rò rỉ điện, dây tiếp đất dẫn dòng rò xuống đất ngay lập tức. RCBO (thiết bị chống giật) phát hiện sự cố trong 0.03 giây, nó ngắt mạch tự động bảo vệ người dùng khỏi nguy cơ giật điện.

⚠️ CẢNH BÁO AN TOÀN

Theo Cục Cảnh sát PCCC Việt Nam, 74,4% vụ cháy trong quý 1/2025 xảy ra từ sự cố hệ thống điện. Nguyên nhân chính là sử dụng dây dẫn điện kém chất lượng, thiếu dây tiếp đất hoặc không đủ tiết diện dây gây chập điện nghiêm trọng. Năm 2024 ghi nhận 4.112 vụ cháy vì hệ thống điện không đạt chuẩn an toàn.

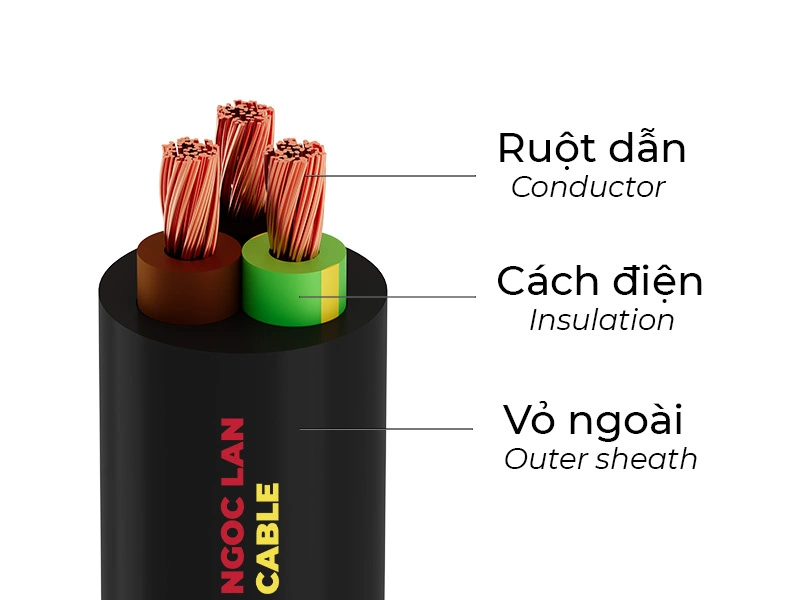

2. Cấu tạo chi tiết của dây điện 3 lõi

Sau khi hiểu vai trò của dây điện 3 lõi, việc nắm vững cấu tạo giúp bạn nhận biết sản phẩm chất lượng. Cấu tạo dây điện 3 lõi bao gồm ba lớp chính với chức năng khác nhau:

2.1. Ruột dẫn điện

Phần này đảm nhiệm vai trò truyền tải dòng điện từ nguồn đến thiết bị, thường được làm từ đồng nguyên chất, đảm bảo điện trở thấp, giúp giảm tổn thất điện năng và hạn chế phát nhiệt.

Một số dây giá rẻ sử dụng nhôm hoặc đồng pha tạp. Loại này có điện trở cao gấp 1.6 lần đồng nguyên chất, dễ gây nóng dây và tăng nguy cơ cháy nổ.

2.2. Cách điện

Mỗi lõi được bọc riêng bằng vật liệu cách điện chuyên dụng. Nhựa PVC phổ thông chịu nhiệt 70°C phù hợp cho điện gia dụng thông thường. Vật liệu XLPE cao cấp chịu nhiệt đến 90°C được dùng cho môi trường khắc nghiệt hơn.

Lớp cách điện ngăn chập mạch giữa các ruột dẫn, đồng thời bảo vệ ruột đồng khỏi oxy hóa theo thời gian.

2.3. Lớp vỏ bọc ngoài

Vỏ PVC bên ngoài bảo vệ cả ba lõi khỏi tác động cơ học, chống va đập, chống độ ẩm và các hóa chất môi trường. Tuổi thọ lớp vỏ bọc ngoài có thể kéo dài lên đến 25 năm. Tại Ngoc Lan Cable, chúng tôi có sản xuất vỏ bọc ngoài bằng nhựa PVC chống cháy lan theo IEC 60332-1.

3. Phân biệt chức năng của 3 lõi: dây nóng, dây nguội và dây tiếp đất

Mỗi lõi có chức năng khác nhau và được quy ước màu dây điện theo tiêu chuẩn IEC quốc tế. Do đó, cần nắm rõ màu sắc để tránh sự nhầm lẫn giữa các lõi, có thể dẫn đến sự cố giật điện nghiêm trọng.

Bảng phân biệt chức năng 3 lõi

Dây nóng (L) mang điện áp 220V nguy hiểm, chạm trực tiếp vào dây này gây giật điện nghiêm trọng. Nhiệm vụ chính của dây là truyền tải năng lượng từ nguồn điện đến thiết bị với màu sắc nhận biết là nâu, đen hoặc đỏ.

Dây nguội (N) có điện áp gần 0V trong điều kiện hoạt động bình thường. Nó giúp cân bằng dòng điện trong mạch và tạo vòng kín. Dòng điện di chuyển từ dây nóng qua thiết bị và quay về nguồn qua dây nguội. Màu nhận biết là màu xanh dương.

Dây tiếp đất (E) không truyền tải điện trong điều kiện bình thường. Khi thiết bị rò rỉ điện ra vỏ kim loại, dây này dẫn dòng rò xuống đất tức thì. RCBO phát hiện chênh lệch dòng điện giữa dây nóng và dây nguội, nó ngắt mạch trong 0.03 giây bảo vệ người dùng. Màu xanh lá sọc vàng là màu sử dụng cho dây tiếp đất.

Lưu ý quan trọng về “dây mát”

Nhiều người gọi nhầm “dây mát” là dây tiếp đất. Trong kỹ thuật điện, “dây mát” là tên gọi dân gian của dây nguội (N), nó có màu xanh dương và điện áp gần 0V. Dây tiếp đất (E) hoàn toàn khác với màu xanh lá sọc vàng. Hai loại dây này có chức năng khác biệt hoàn toàn trong hệ thống lưới điện.

4. So sánh dây điện 3 lõi và 2 lõi

Hiểu rõ chức năng đặc biệt của lõi tiếp đất, bạn sẽ thấy sự khác biệt quan trọng giữa dây 3 lõi và dây 2 lõi truyền thống.

• Dây điện 2 lõi chỉ bao gồm dây nóng và dây nguội. Khi thiết bị như máy nước nóng bị rò rỉ điện, vỏ kim loại mang điện nguy hiểm, người chạm vào vỏ thiết bị bị giật điện vì không có đường thoát an toàn cho dòng rò.
• Dây điện 3 lõi bổ sung dây tiếp đất tạo “đường thoát” cho dòng rò được dẫn xuống đất thay vì đi qua cơ thể người. Khi đó, RCBO phát hiện dòng rò trong 0.03 giây và ngắt mạch tự động bảo vệ người dùng hoàn toàn.

Tất cả thiết bị vỏ kim loại bắt buộc phải dùng dây 3 lõi kết hợp RCBO để bảo vệ an toàn cho người sử dụng. Đây là tiêu chuẩn an toàn điện chủ động mà các chuyên gia kỹ thuật của Ngoc Lan Cable khuyến nghị áp dụng.

5. Phân loại và ứng dụng dây điện 3 lõi theo mục đích

Mặc dù dây 3 lõi an toàn hơn dây 2 lõi, không phải tất cả dây điện 3 lõi đều phù hợp cho mọi mục đích sử dụng. Việc phân loại dây điện 3 lõi theo ứng dụng giúp tránh sai lầm nguy hiểm. Mỗi loại có cấu tạo và đặc tính kỹ thuật riêng biệt.

5.1. Dây dân dụng di động (VCmt, VCmo)

Dây VCmt có cấu trúc ruột dẫn đồng nhiều sợi mềm xoắn lại với nhau, vỏ PVC mềm dẻo giúp tăng độ linh hoạt. Nó phù hợp cho thiết bị di động thường xuyên như quạt điện, nồi cơm, ổ cắm kéo dài, thiết bị cầm tay…

5.2. Cáp hệ thống cố định (CVV)

Cáp CVV có cấu trúc cứng với vỏ PVC dày chắc. Ký hiệu CVV là viết tắt của C (ruột đồng) + V (cách điện PVC) + V (vỏ ngoài PVC). Loại cáp này chịu lực cơ học bền, tuổi thọ cao, chống ẩm tốt khi đi trong ống luồn hoặc âm tường.

Đây là lựa chọn chuẩn cho điện gia dụng lắp đặt cố định. Máy nước nóng, điều hòa, tủ lạnh và máy giặt đều yêu cầu dùng cáp CVV. Các dự án xây dựng nhà ở và văn phòng sử dụng loại cáp này cho toàn bộ hệ thống lưới điện âm tường.

5.3. Cáp công nghiệp 3 pha

Cáp công nghiệp có 4-5 lõi với cấu trúc đặc biệt. Ba lõi nóng mang ba pha điện, một lõi nguội và một lõi tiếp đất. Tiết diện dây lớn từ 2.5mm² đến 240mm² chịu tải cao. Loại cáp này phục vụ điện công nghiệp 380V cho động cơ, máy bơm và băng tải.

Tủ điện nhà xưởng và hệ thống máy móc công nghiệp yêu cầu loại cáp này. Lưu ý rằng dây 3 lõi trong bài viết là loại 1 pha dân dụng, còn dây điện 3 pha công nghiệp thường có 4-5 lõi với cấu tạo hoàn toàn khác.

6. Cách chọn dây điện 3 lõi và mẹo kiểm tra

Sau khi phân biệt được các loại dây 3 lõi cho từng mục đích, bạn cần biết cách lựa chọn sản phẩm chất lượng để tránh nguy cơ gây quá tải và cháy nổ. Ba tiêu chí và mẹo kiểm tra dưới đây giúp bạn lựa chọn dây an toàn.

6.1. Ba tiêu chí chọn dây chuẩn kỹ thuật

Chọn đúng tiết diện dây phù hợp công suất

Tiết diện dây dẫn cần được chọn tương xứng với công suất thiết bị sử dụng. Ví dụ:

• Điều hòa 1HP (9.000 BTU) cần dây 3×1.5mm².
• Điều hòa 2HP (18.000 BTU) yêu cầu dây 3×2.5mm².

Nếu tiết diện dây không đủ lớn, hệ thống sẽ bị quá tải nghiêm trọng. Khi dây dẫn quá tải, nhiệt độ tăng cao vượt ngưỡng an toàn, khiến lớp cách điện PVC trở nên giòn và dễ nứt vỡ. Điều này dẫn đến nguy cơ chập điện và cháy nổ ngày càng tăng theo thời gian sử dụng.

Ưu tiên ruột dẫn đồng

Ưu tiên chọn dây điện 3 lõi có ruột dẫn đồng vì đồng có điện trở suất 0.017241 Ω.mm²/m ở 20°C, dẫn điện tốt và phát nhiệt thấp. Trong khi đó, dây nhôm có điện trở cao gấp 1.6 lần đồng, dễ nóng và hao phí điện năng đáng kể.

Chọn nhà sản xuất có chứng nhận đầy đủ

Sản phẩm phải có giấy xác nhận nguồn gốc (CO) và chứng nhận chất lượng (CQ) để đảm bảo chất lượng. Bên cạnh đó phải có tem chống giả và giấy bảo hành rõ ràng đảm bảo quyền lợi người dùng. Tại Ngoc Lan Cable, chúng tôi cung cấp đầy đủ các chứng nhận cùng hồ sơ kiểm định từ phòng thử nghiệm được công nhận.

6.2. Ba mẹo kiểm tra chất lượng không cần dụng cụ

Mẹo 1 – Kiểm tra ruột đồng

Lột vỏ một đoạn nhỏ quan sát lõi đồng trực tiếp. Màu đỏ cam sáng bóng chứng tỏ đồng nguyên chất chất lượng cao, màu vàng nhạt hoặc xỉn màu là dấu hiệu đồng pha tạp.

Xoắn nhẹ lõi đồng bằng tay với lực vừa phải. Đồng nguyên chất mềm dẻo và không gãy khi xoắn. Đồng kém chất lượng cứng và dễ gãy sau vài lần xoắn.

Mẹo 2 – Test lớp cách điện

Kéo giãn vỏ PVC với lực vừa phải bằng hai tay. PVC chất lượng cao dẻo dai và kéo được 2-3 lần chiều dài, vỏ kém chất lượng giòn và dễ đứt ngay.

Bẻ gập đoạn dây nhiều lần ở cùng một vị trí. Vỏ PVC tốt không bị nứt hay mất độ đàn hồi, vỏ kém chất lượng xuất hiện vết nứt sau vài lần bẻ gập.

Mẹo 3 – So sánh tiết diện thực tế

Đặt dây cần kiểm tra cạnh dây cùng tiết diện của nhà sản xuất uy tín và quan sát bằng mắt thường so sánh đường kính lõi đồng. Nếu nhỏ hơn rõ rệt là dây không đủ tiết diện.

Bạn có thể dùng cân điện tử cân 1 mét dây và sánh trọng lượng với catalog kỹ thuật. Dây thiếu tiết diện có trọng lượng nhẹ hơn 15-20% so với dây chuẩn.

7. Giải đáp thắc mắc thường gặp về dây điện 3 lõi

7.1. “Dây mát” có phải là dây tiếp đất không?

Trả lời: Hoàn toàn không đúng trong kỹ thuật điện chuyên nghiệp. “Dây mát” là tên gọi dân gian của dây nguội (N) với màu xanh dương. Nó cân bằng dòng điện trong mạch và có điện áp gần 0V. Dây tiếp đất (E) có màu xanh lá sọc vàng hoàn toàn khác biệt.

Dây nguội hoàn thành vòng kín mạch điện giúp thiết bị hoạt động. Dây tiếp đất bảo vệ người dùng bằng cách dẫn dòng rò xuống đất. Hai loại dây này có chức năng khác biệt hoàn toàn.

7.2. Nhà chỉ có dây điện 2 lõi, làm sao dùng ổ cắm 3 chấu an toàn?

Trả lời: Tuyệt đối không cắt chân tiếp đất của phích cắm thiết bị, việc này sẽ làm cho phích cắm mất hoàn toàn tính năng chống giật của dây 3 lõi.

Giải pháp đúng cách là cần liên hệ thợ điện có chứng chỉ hành nghề và có nhiều kinh nghiệm. Họ sẽ lắp cọc tiếp đất chuẩn, đi lại toàn bộ đường dây 3 lõi từ tủ điện chính và lắp RCBO 30mA để bảo vệ an toàn hệ thống điện.

Các chuyên gia kỹ thuật của Ngoc Lan Cable khuyến cáo đầu tư này đảm bảo an toàn lâu dài cho gia đình.

8. An toàn điện với dây điện 3 lõi chất lượng

Từ định nghĩa, cấu tạo, chức năng đến phân loại và cách lựa chọn, bạn đã có đầy đủ kiến thức về dây điện 3 lõi. Dây điện 3 lõi không phải lựa chọn tùy ý mà là yêu cầu kỹ thuật bắt buộc để đảm bảo an toàn điện cho thiết bị trong mọi gia đình. Việc hiểu rõ cấu tạo, phân loại đúng mục đích và biết cách kiểm tra dây điện giúp bảo vệ gia đình bạn.

Ba điểm trọng tâm cần nhớ về dây điện 3 lõi:

• Dây tiếp đất là biện pháp bảo vệ thiết yếu, không thể thiếu: Lõi thứ 3 bảo vệ người dùng bằng cách dẫn dòng rò xuống đất tức thì. RCBO ngắt mạch trong 0.03 giây khi phát hiện sự cố.
• Mỗi loại dây phục vụ một mục đích riêng: Dây di động VCmt cho thiết bị cầm tay thường xuyên di chuyển. Cáp CVV cố định cho lắp đặt âm tường máy nước nóng, điều hòa. Cáp 3 pha cho điện công nghiệp động cơ công suất lớn. Không sử dụng sai loại gây hỏng hóc hoặc cháy nổ nguy hiểm.
• Kiểm tra kỹ trước khi mua: Ba mẹo đơn giản này giúp tránh mua dây kém chất lượng:
  • Test ruột đồng với màu đỏ cam sáng và mềm dẻo.
  • Kiểm tra lớp cách điện PVC dẻo dai kéo giãn tốt.
  • So sánh tiết diện với dây cùng chuẩn của nhà sản xuất uy tín.

Khi lắp đặt hệ thống lưới điện mới hoặc cải tạo, ưu tiên tư vấn từ kỹ sư điện có chứng chỉ. Họ tính toán chính xác tiết diện dây phù hợp với tổng công suất thiết bị. Đầu tư đúng vào dây điện 3 lõi chất lượng và hệ thống tiếp đất chuẩn là khoản chi phí nhỏ nhưng nó bảo vệ tài sản gia đình bạn trong suốt 20-25 năm sử dụng.
