Nguyên nhân dây điện bị nóng & tiêu chuẩn lựa chọn để an toàn

1. Dây điện “ấm” khi sử dụng có bình thường không và khác gì với “nóng” bất thường?

Việc dây dẫn sinh nhiệt khi có dòng điện chạy qua là một hiện tượng vật lý hoàn toàn bình thường, được gọi là hiệu ứng Joule. Để đánh giá chính xác mức độ an toàn, các kỹ sư cần phân biệt rõ ràng “ấm” trong phạm vi cho phép và “nóng” báo hiệu sự cố.

Nhiệt độ hoạt động an toàn theo tiêu chuẩn

Theo TCVN 6610 (tương đương IEC 60227), dây điện cách điện PVC thường hoạt động an toàn ở nhiệt độ ruột dẫn lên đến 70°C. Dây cách điện XLPE có thể chịu được nhiệt độ cao hơn, lên đến 90°C theo TCVN 5935 (IEC 60502-1).

Định nghĩa rõ ràng: “Ấm” và “Nóng”

• “Ấm” được hiểu là khi dây hoạt động trong ngưỡng nhiệt độ cho phép của nhà sản xuất và tiêu chuẩn kỹ thuật. Đây là trạng thái bình thường và an toàn.
• “Nóng” là khi nhiệt độ vượt ngưỡng này, thường kèm theo các dấu hiệu như vỏ nhựa mềm ra, có mùi khét, hoặc màu sắc thay đổi. Đây là dấu hiệu báo động cần được xử lý ngay lập tức.

Cách kiểm tra thực tế

Kỹ sư có thể sử dụng súng đo nhiệt hồng ngoại để đo chính xác nhiệt độ bề mặt dây. Nếu nhiệt độ bề mặt vượt quá 60°C với dây PVC hoặc 80°C với dây XLPE, cần kiểm tra ngay hệ thống.

2. Vì sao dây điện bị nóng? Phân tích 7 nguyên nhân kỹ thuật cốt lõi

Hiện tượng dây điện bị nóng không phải ngẫu nhiên mà là kết quả của những sai sót kỹ thuật cụ thể. Phân tích dưới đây sẽ tập trung vào từng nguyên nhân:

2.1. Lựa chọn sai tiết diện dây dẫn

Đây là nguyên nhân phổ biến nhất trong các dự án thiếu tính toán kỹ thuật. Mối quan hệ nghịch đảo giữa tiết diện và điện trở quyết định trực tiếp đến lượng nhiệt sinh ra.

Công thức cơ bản: S = (ρ.I)/R

• S: là tiết diện (mm²)
• ρ: Điện trở suất của vật liệu dây dẫn (Ω.mm²/m)
• I: Cường độ dòng điện (A)
• R: Điện trở của dây dẫn (Ω)

Khi tiết diện nhỏ hơn yêu cầu, điện trở tăng cao, dẫn đến phát nhiệt quá mức.

Ví dụ: Sử dụng dây 1.5mm² cho tải 20A thay vì dây 2.5mm² tăng điện trở gần 40%, gây quá nhiệt nghiêm trọng.

2.2. Chất lượng vật liệu ruột dẫn không đảm bảo

Độ tinh khiết của đồng là yếu tố quyết định điện trở suất. Đồng chuẩn có điện trở suất khoảng 0.017241 Ω.mm²/m ở 20°C. Đồng pha tạp chất hoặc dây nhôm mạ đồng (CCA) có điện trở suất cao hơn đáng kể.

Việc sử dụng vật liệu kém chất lượng dễ gây phát nhiệt và giảm tuổi thọ của dây dẫn điện.

2.3. Lớp vỏ cách điện (PVC/XLPE) không đạt chuẩn

Vỏ cách điện kém chất lượng sẽ dễ bị mềm, lão hóa dưới tác động của nhiệt trong quá trình sử dụng. Điều này làm giảm khả năng cách điện và có thể gây ra hiện tượng chạm chập, ngắn mạch.

2.4. Mối nối lỏng lẻo hoặc sai kỹ thuật

Mối nối là điểm có điện trở cao nhất trên đường dây nếu không được xử lý đúng kỹ thuật. Sự lỏng lẻo hoặc oxy hóa tại điểm nối gây phát nhiệt cục bộ nghiêm trọng.

2.5. Quá tải hệ thống điện

Xảy ra khi tổng công suất các thiết bị tiêu thụ vượt quá khả năng chịu tải của đường dây. Dòng điện tăng cao khiến toàn bộ dây dẫn nóng lên theo công thức P = I²R.

Giải pháp kỹ thuật: Tính toán lại hệ số đồng thời sử dụng (Coincidence Factor) và hệ số dự phòng phù hợp với từng loại tải.

2.6. Ảnh hưởng từ môi trường lắp đặt

Lắp đặt dây trong môi trường có nhiệt độ cao, không gian kín không thoát nhiệt, hoặc đi nhiều dây trong cùng một ống làm giảm khả năng tản nhiệt.

2.7. Sự lão hóa của vật liệu

Theo thời gian, vật liệu cách điện và cả ruột dẫn đều có thể bị suy giảm chất lượng vì tác động của nhiệt độ, độ ẩm và hóa chất. Điều này làm tăng điện trở và nguy cơ sự cố.

3. Dây điện bị nóng gây ra những hậu quả nghiêm trọng nào cho dự án?

Với các kỹ sư và nhà thầu, hiện tượng dây điện bị nóng ảnh hưởng toàn diện đến hiệu quả và uy tín của dự án. Phân tích chi tiết hậu quả giúp đánh giá đúng mức độ rủi ro và xây dựng các biện pháp đảm bảo an toàn và phù hợp.

3.1. Tổn thất kinh tế trực tiếp và gián tiếp

Việc dây điện phát nhiệt quá mức gây ra nhiều khoản chi phí không mong muốn cho dự án.

Chi phí tổn thất điện năng:

• Lãng phí 5-15% điện năng chuyển hóa thành nhiệt
• Tăng chi phí vận hành hàng tháng
• Giảm hiệu suất tổng thể của hệ thống

Chi phí sửa chữa và thay thế: Khi hệ thống bị quá nhiệt, việc thay thế dây cáp, thiết bị bảo vệ và sửa chữa hư hỏng có thể lên đến 30-50% giá trị ban đầu của hệ thống. Đặc biệt trong các công trình đã hoàn thành, việc thay thế tốn kém hơn nhiều so với giai đoạn thi công.

3.2. Rủi ro vận hành và gián đoạn hoạt động

Gián đoạn sản xuất: Với các khu công nghiệp, mỗi giờ dừng máy có thể gây tổn thất hàng trăm triệu đồng. Sự cố điện vì quá nhiệt thường xảy ra đột ngột, khó dự đoán và có thể kéo dài nhiều giờ để khắc phục.

Các thiết bị bị ảnh hưởng:

• Máy móc sản xuất dừng hoạt động
• Hệ thống điều hòa, thông gió ngưng trệ
• Thiết bị văn phòng, máy tính dễ bị hỏng vì mất điện đột ngột
• Hệ thống an ninh, camera giám sát bị gián đoạn

3.3. Nguy cơ an toàn và pháp lý nghiêm trọng

Rủi ro cháy nổ: Theo báo cáo của Cục Cảnh sát phòng cháy, chữa cháy và cứu nạn, cứu hộ (Bộ Công an), giai đoạn từ 2012 – 2020, khoảng 60% vụ cháy tại các công trình dân dụng và công nghiệp có nguyên nhân từ hệ thống điện. Dây điện quá nhiệt là yếu tố khởi phát chính trong các vụ việc này.

Trách nhiệm pháp lý: Theo Luật Xây dựng và các thông tư hướng dẫn, chủ đầu tư, nhà thầu và kỹ sư tư vấn đều phải chịu trách nhiệm pháp lý nếu sự cố vì không tuân thủ tiêu chuẩn kỹ thuật.

Hậu quả pháp lý có thể xảy ra:

• Phạt vi phạm hành chính
• Đình chỉ giấy phép hoạt động xây dựng
• Truy cứu trách nhiệm hình sự nếu gây thiệt hại lớn
• Bồi thường thiệt hại về người và tài sản

3.4. Ảnh hưởng đến uy tín và cơ hội kinh doanh

Mất uy tín trong ngành: Một sự cố điện nghiêm trọng có thể ảnh hưởng đến danh tiếng của đơn vị thi công trong nhiều năm. Các chủ đầu tư thường chia sẻ thông tin về nhà thầu có vấn đề, ảnh hưởng đến khả năng trúng thầu các dự án tương lai.

Tăng chi phí bảo hiểm: Các công ty bảo hiểm thường tăng phí hoặc từ chối gia hạn hợp đồng với các công trình có lịch sử sự cố điện. Điều này tạo gánh nặng tài chính lâu dài cho chủ đầu tư.

4. Khi dây điện bị nóng phải làm sao? Hướng dẫn chẩn đoán & xử lý an toàn

Khi phát hiện hiện tượng dây điện bị nóng, việc xử lý đúng quy trình không chỉ đảm bảo an toàn mà còn giúp xác định chính xác nguyên nhân để có biện pháp khắc phục hiệu quả. Dưới đây là quy trình xử lý được khuyến nghị cho các kỹ sư và thợ điện.

4.1. Bước 1: Ngắt nguồn điện để đảm bảo an toàn

Quy tắc vàng: Không bao giờ thao tác trên hệ thống điện đang có điện áp. Đây là nguyên tắc bắt buộc trong mọi tiêu chuẩn an toàn điện quốc tế.

Trình tự ngắt điện:

1. Ngắt aptomat/cầu dao tại tủ điện chính
2. Kiểm tra không có điện áp bằng thiết bị đo chuyên dụng
3. Treo biển cấm đóng điện và khóa tủ điện
4. Thông báo cho tất cả người liên quan

Trang bị thiết bị bảo hộ cá nhân cần thiết:

• Găng tay cách điện đạt chuẩn IEC 60903
• Giày bảo hộ chống điện
• Kính bảo hộ chống hồ quang điện
• Quần áo chống cháy nổ

4.2. Bước 2: Khoanh vùng sự cố và đánh giá sơ bộ

Xác định chính xác vị trí và phạm vi ảnh hưởng của hiện tượng quá nhiệt giúp đưa ra giải pháp xử lý phù hợp.

Các dấu hiệu cần quan sát:

• Vị trí nóng: tại mối nối, phích cắm hay toàn bộ đường dây?
• Mức độ: ấm nhẹ hay nóng có thể gây bỏng?
• Thời gian: xảy ra liên tục hay chỉ khi có tải cao?
• Khu vực ảnh hưởng: một mạch hay nhiều mạch điện?

4.3. Bước 3: Kiểm tra trực quan chi tiết

Quan sát kỹ các dấu hiệu bất thường để xác định nguyên nhân chính xác.

Kiểm tra vỏ cách điện:

• Màu sắc thay đổi (vàng, nâu, đen)
• Bề mặt bị nứt hoặc biến dạng
• Mùi khét đặc trưng của nhựa cháy
• Vệt khét hoặc vết đen tại các điểm tiếp xúc

Kiểm tra mối nối và đầu cắm:

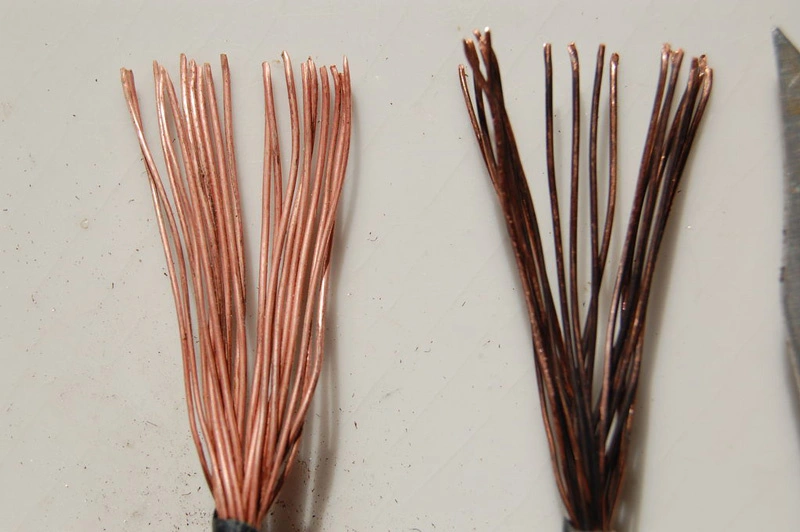

• Dấu hiệu oxy hóa (màu xanh lá cây trên đồng đỏ)
• Mối nối lỏng lẻo
• Nhiệt độ cao bất thường tại điểm tiếp xúc

4.4. Bước 4: Đo kiểm kỹ thuật chuyên nghiệp

Sử dụng thiết bị đo chuyên dụng để xác định chính xác tình trạng hệ thống.

Các phép đo cần thực hiện:

• Ampe kìm: Đo dòng điện thực tế so với định mức
• Megger: Đo điện trở cách điện chính xác
• Súng đo nhiệt: Xác định phân bố nhiệt độ

Các thông số tiêu chuẩn cần so sánh:

• Dòng điện không được vượt quá 80% định mức dây
• Điện trở cách điện tối thiểu 1MΩ/kV điện áp định mức
• Nhiệt độ bề mặt không vượt quá giới hạn của vật liệu

4.5. Bước 5: Xác định giải pháp khắc phục

Dựa trên kết quả kiểm tra, đưa ra biện pháp xử lý phù hợp với từng nguyên nhân cụ thể.

• Quá tải: Giảm tải hoặc tăng tiết diện dây
• Mối nối lỏng: Xiết chặt và thoa paste chống oxy hóa
• Dây kém chất lượng: Thay thế bằng dây đạt tiêu chuẩn
• Vỏ cách điện hỏng: Thay toàn bộ đoạn dây bị ảnh hưởng

4.6. Kiểm tra và nghiệm thu sau sửa chữa

Sau khi khắc phục, cần thực hiện quy trình kiểm tra nghiêm ngặt trước khi đưa vào sử dụng.

• Đo kiểm các thông số kỹ thuật
• Thử tải từ từ từ 25%, 50%, 75% đến 100%
• Theo dõi nhiệt độ trong 2-4 giờ
• Lập báo cáo kỹ thuật và bàn giao

5. Làm thế nào để phòng tránh triệt để dây điện bị nóng ngay từ đầu?

Phòng tránh hiện tượng dây điện bị nóng là giải pháp kinh tế và hiệu quả nhất, giúp tránh những rủi ro và chi phí không mong muốn. Việc áp dụng đúng tiêu chuẩn kỹ thuật ngay từ giai đoạn thiết kế và thi công tạo ra hệ thống điện hoạt động an toàn và ổn định.

5.1. Hiểu rõ và áp dụng đúng tiêu chuẩn TCVN & IEC

Việc tuân thủ nghiêm ngặt các tiêu chuẩn giúp đảm bảo an toàn cho người và tài sản, nâng cao độ bền và hiệu suất của thiết bị. Các tiêu chuẩn cơ bản cần nắm vững:

• TCVN 6610 / IEC 60227: Quy định cáp cách điện bằng polyvinyl clorua có điện áp danh định đến và bằng 450/750V
• TCVN 5935-1 / IEC 60502-1: Quy định cáp điện có cách điện dạng đùn hoặc phụ kiện dùng cho điện áp danh định từ 1kV đến 30kV
• TCVN 6612 / IEC 60228: Quy định về ruột dẫn của cáp cách điện

5.2. Tính toán và lựa chọn tiết diện dây dẫn chính xác

Việc chọn đúng tiết diện dây dẫn là yếu tố quan trọng nhất trong thiết kế hệ thống điện. Tính toán cần dựa trên nhiều yếu tố, không chỉ đơn thuần là công suất tải.

Công thức tính cơ bản: S = I / J

• S: Tiết diện dây dẫn (mm²)
• I: Dòng điện định mức (A)
• J là mật độ dòng điện cho phép của dây dẫn (A/mm²)

5.3. Tại sao lựa chọn dây đồng đỏ tinh khiết và cách điện XLPE?

Chất lượng vật liệu là yếu tố quyết định độ bền và hiệu quả của hệ thống điện. Ngoc Lan Cable luôn khuyến nghị sử dụng dây đồng đỏ tinh khiết và vỏ cách điện XLPE cho các dự án yêu cầu hiệu suất cao.

Ưu điểm của ruột dẫn đồng đỏ:

• Dẫn điện tốt nhất trong các kim loại thông dụng
• Chống oxy hóa tự nhiên trong môi trường bình thường
• Dễ gia công, nối tiếp và bảo trì
• Tuổi thọ cao, ít bảo trì

Ưu điểm của XLPE:

• Khả năng chịu được nhiệt và không biến dạng ở nhiệt độ quá cao hay quá thấp trong 1 thời gian dài.
• Điện trở cách điện cao, tăng độ an toàn và giảm thiểu nguy cơ rò rỉ điện.
• Chống thấm nước, chịu được lực va đập tốt.
• Chống được sự ăn mòn của nhiều loại hóa chất và kiềm ăn mòn.

5.4. Quy trình thi công và lắp đặt đúng kỹ thuật

Dù sử dụng vật liệu chất lượng cao, nếu thi công không đúng kỹ thuật vẫn có thể gây ra hiện tượng quá nhiệt.

Các nguyên tắc thi công cần tuân thủ TCVN 9207:

• Bán kính cong tối thiểu: 6 lần đường kính ngoài của cáp
• Khoảng cách giữa các dây dẫn với nhau không được nhỏ hơn 100 mm khi khoảng cách cố định dây đến 6m và không được nhỏ hơn 150 mm khi khoảng cách cố định dây lớn quá 6 m.

Checklist kiểm tra thi công:

• Mối nối được thực hiện đúng kỹ thuật, xiết đủ mô-men
• Sử dụng paste chống oxy hóa cho mối nối đồng đỏ
• Bảo vệ dây khỏi cạnh sắc và ma sát
• Tạo thông gió thoát nhiệt cho khu vực đi dây

5.5. Lắp đặt các thiết bị bảo vệ và giám sát

Hệ thống bảo vệ hiện đại không chỉ ngắt điện khi có sự cố mà còn cảnh báo sớm các dấu hiệu bất thường.

Thiết bị bảo vệ cần thiết:

• MCB (Miniature Circuit Breaker): Bảo vệ quá tải và ngắn mạch
• RCD (Residual Current Device): Bảo vệ rò rỉ điện
• RCBO (Residual Current Breaker with Overcurrent): Kết hợp cả hai chức năng trên
• Relay nhiệt điện tử: Giám sát và cảnh báo nhiệt độ cao

Việc đầu tư vào hệ thống giám sát thông minh giúp phát hiện sớm các dấu hiệu bất thường, từ đó có biện pháp xử lý kịp thời trước khi xảy ra sự cố nghiêm trọng.

6. Câu hỏi thường gặp về dây điện bị nóng

7. Tổng kết giải pháp phòng tránh dây điện bị nóng

Hiện tượng dây điện bị nóng có thể được phòng tránh hoàn toàn thông qua việc áp dụng đúng tiêu chuẩn kỹ thuật và lựa chọn vật liệu chất lượng. Phân tích trên đã chỉ rõ bảy nguyên nhân chính gây quá nhiệt, từ việc tính toán sai tiết diện dây dẫn, sử dụng vật liệu kém chất lượng, đến các sai sót trong thi công và bảo trì.

Điểm mấu chốt cần ghi nhớ:

• An toàn điện bắt nguồn từ thiết kế và lựa chọn vật tư đúng chuẩn
• Tuân thủ tiêu chuẩn TCVN/IEC giúp phòng ngừa 95% sự cố nhiệt
• Đầu tư vào chất lượng vật liệu, tiết kiệm chi phí vận hành dài hạn
• Quy trình kiểm tra định kỳ giúp phát hiện sớm dấu hiệu bất thường

Khi phát hiện dây điện nóng, quy trình xử lý an toàn gồm năm bước cơ bản: ngắt nguồn điện, khoanh vùng sự cố, kiểm tra trực quan, đo kiểm kỹ thuật và áp dụng giải pháp khắc phục phù hợp. Việc tuân thủ nghiêm ngặt các bước này không chỉ tránh được rủi ro về người và tài sản mà còn xác định chính xác nguyên nhân để có biện pháp khắc phục lâu dài.
