Quy trình lắp đặt dây cáp điện đúng chuẩn

Một quy trình lắp đặt dây cáp điện đúng chuẩn không chỉ đảm bảo hệ thống hoạt động hiệu quả mà còn là yếu tố quyết định đến an toàn điện. Bài viết này sẽ hướng dẫn chi tiết quy trình lắp đặt dây cáp điện theo tiêu chuẩn kỹ thuật hiện hành, giúp bạn hiểu rõ và áp dụng đúng trong thực tế.

1. Tầm quan trọng của quy trình lắp đặt dây cáp điện đúng chuẩn

Lắp đặt dây cáp điện là công đoạn quan trọng trong xây dựng và bảo trì hệ thống điện. Việc tuân thủ đúng quy trình mang lại 3 lợi ích chính:

• Đảm bảo an toàn tuyệt đối cho người sử dụng. Theo thống kê của Cục Điện lực Việt Nam, khoảng 30% vụ cháy nổ liên quan đến điện xuất phát từ việc lắp đặt dây cáp không đúng kỹ thuật.
• Nâng cao hiệu suất của hệ thống điện. Dây cáp được lắp đặt đúng kỹ thuật giảm tổn thất điện năng, kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì sửa chữa.
• Đảm bảo tính pháp lý cho công trình khi đáp ứng đầy đủ các tiêu chuẩn về an toàn điện theo quy định của Nhà nước.

2. Tiêu chuẩn kỹ thuật và quy định pháp lý liên quan

2.1 Các tiêu chuẩn quốc gia về lắp đặt dây cáp điện

Tại Việt Nam, việc lắp đặt dây cáp điện phải tuân thủ theo nhiều tiêu chuẩn kỹ thuật quan trọng:

• Tiêu chuẩn TCVN 9208:2012 quy định cụ thể về lắp đặt cáp và dây dẫn điện trong các công trình xây dựng là căn cứ quan trọng nhất. Tiêu chuẩn này đưa ra các yêu cầu về khoảng cách an toàn, phương pháp lắp đặt, bảo vệ cáp và nhiều thông số kỹ thuật khác.
• TCVN 9207:2012 quy định về đặt đường dẫn điện trong nhà ở và công trình công cộng
• Tiêu chuẩn TCVN 7447 (tương đương với IEC 60364) quy định về hệ thống lắp đặt điện hạ áp, bao gồm các yêu cầu cụ thể về chọn lựa và lắp đặt thiết bị điện.
• QCVN 12:2014/BXD về quy chuẩn kỹ thuật quốc gia về hệ thống điện của tòa nhà và công trình công cộng.

2.2 Yêu cầu về vật liệu dây cáp và phụ kiện

Dây cáp điện cần đáp ứng các yêu cầu về vật liệu và cấu tạo theo TCVN 5935 (IEC 60502) với cáp điện có vỏ bọc PVC và TCVN 6610 (IEC 60227) với cáp điện cách điện có vỏ XLPE. Các tiêu chí quan trọng bao gồm:

• Độ bền cơ học: Dây cáp phải chịu được lực kéo, lực uốn và các tác động vật lý khác trong quá trình lắp đặt và sử dụng
• Tính năng cách điện: Đảm bảo điện trở cách điện đạt tiêu chuẩn, không bị lão hóa nhanh.
• Khả năng chống cháy: Vỏ bọc cáp cần có tính năng chậm cháy, không phát sinh khói độc khi có hỏa hoạn.

2.3 Quy định về an toàn điện và bảo vệ môi trường

Công tác lắp đặt dây cáp điện phải tuân thủ nghiêm ngặt các quy định về an toàn điện theo Thông tư số 31/2014/TT-BCT của Bộ Công Thương về “Quy chuẩn kỹ thuật quốc gia về an toàn điện”.

Về bảo vệ môi trường, việc thi công phải hạn chế tối đa tác động đến môi trường xung quanh, đặc biệt là với các dự án lắp đặt đường dây ngầm hoặc đường dây cao thế. Vật liệu thải bỏ từ quá trình lắp đặt cần được thu gom và xử lý theo đúng quy định.

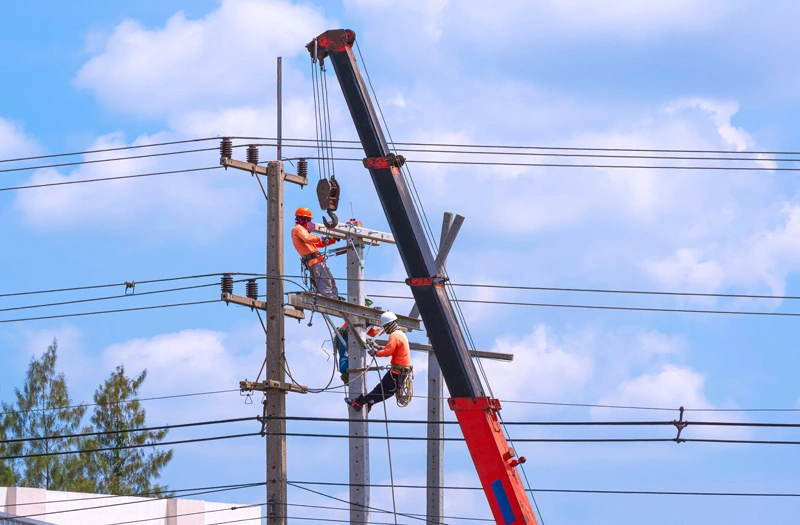

3. Quy trình thi công lắp đặt dây cáp điện đúng chuẩn

3.1 Chuẩn bị trước khi thi công lắp đặt dây cáp điện

3.1.1 Khảo sát hiện trường

Khảo sát hiện trường giúp xác định chính xác các yếu tố môi trường ảnh hưởng đến chất lượng và an toàn của hệ thống dây cáp. Các yếu tố cần đánh giá bao gồm:

• Không gian lắp đặt: Đánh giá khoảng cách, chiều cao, độ rộng của các vị trí lắp đặt để lựa chọn phương pháp thi công phù hợp.
• Các yếu tố môi trường đặc biệt: Như môi trường có khí ăn mòn, nguy cơ ngập nước, khu vực có từ trường mạnh, nhiệt độ, độ ẩm…
• Xác định vị trí các thiết bị điện, bảng điện, ổ cắm và công tắc

Công cụ đo đạc hiện đại như máy đo khoảng cách laser, thiết bị đo độ ẩm, nhiệt kế điện tử giúp việc khảo sát được chính xác và hiệu quả.

3.1.2 Lựa chọn loại dây cáp phù hợp

Việc chọn đúng loại dây cáp là yếu tố then chốt để đảm bảo hệ thống điện hoạt động an toàn và hiệu quả. Các tiêu chí lựa chọn dây cáp bao gồm:

• Công suất tiêu thụ: Xác định tiết diện dây dẫn phù hợp dựa trên tổng công suất thiết bị
• Môi trường lắp đặt: Chọn loại vỏ bọc phù hợp (chống cháy, chống ẩm, chống UV,…)
• Mục đích sử dụng: Dây cho hệ thống chiếu sáng, động lực, điều khiển, chống cháy lan…

Bảng tham khảo lựa chọn tiết diện dây dẫn theo công suất thiết kế:

Công suất (kW)	Dòng điện (A)	Tiết diện dây đồng tối thiểu (mm²)
< 1	< 5	1
1 – 3	5 – 15	1.5
3 – 5	15 – 25	2.5
5 – 7	25 – 35	4
7 – 12	35 – 60	6
12 – 20	60 – 100	10

3.1.3 Chuẩn bị dụng cụ, thiết bị thi công và nhân lực có kỹ năng.

Một bộ công cụ đầy đủ sẽ giúp việc thi công diễn ra thuận lợi và an toàn, bao gồm:

• Dụng cụ cơ bản: Kìm cắt dây, kìm tuốt dây, tua vít, bút thử điện, máy khoan, búa, vít, đinh…
• Thiết bị đo kiểm: Đồng hồ vạn năng, ampe kìm, máy đo điện trở cách điện (megaohm)
• Thiết bị bảo hộ: găng tay cách điện, giày bảo hộ, mũ bảo hiểm
• Thiết bị đặc biệt: Máy ép đầu cos thủy lực, máy hàn cáp quang (nếu có), camera nội soi ống luồn dây

Và điều quan trọng hơn hết là nhân lực tham gia cần được đào tạo bài bản về kỹ thuật điện và an toàn lao động, hiểu rõ các quy trình và tiêu chuẩn liên quan.

3.2. Lắp đặt máng cáp và ống luồn dây

3.2.1. Lắp đặt máng cáp

Máng cáp là giải pháp phổ biến cho việc đi dây trong các công trình công nghiệp và thương mại. Các bước lắp đặt máng cáp bao gồm:

• Xác định vị trí: Đánh dấu vị trí đặt máng cáp theo bản vẽ thiết kế, đảm bảo độ cao phù hợp và thuận tiện cho việc bảo trì sau này.
• Cố định máng cáp: Sử dụng các giá đỡ hoặc ty treo để cố định máng cáp vào tường hoặc trần. Khoảng cách giữa các điểm cố định nên từ 1-1,5m đối với máng nằm ngang và 0,8-1m đối với máng thẳng đứng.
• Lắp các phụ kiện: Tại các vị trí chuyển hướng, sử dụng các phụ kiện như co, tê, chữ thập để đảm bảo dây cáp không bị uốn cong quá mức.
• Nối máng cáp: Sử dụng các thanh nối chuyên dụng, đảm bảo các mối nối chắc chắn và không có cạnh sắc có thể làm hỏng vỏ cáp.

3.2.2. Lắp đặt ống luồn dây

Ống luồn dây thường được sử dụng cho các công trình dân dụng hoặc khi cần bảo vệ dây cáp khỏi tác động cơ học mạnh. Quy trình lắp đặt như sau:

• Chọn loại ống phù hợp: Ống nhựa PVC dùng cho khu vực khô ráo, ống thép mạ kẽm cho khu vực có nguy cơ cháy nổ hoặc cần chịu lực cơ học cao.
• Định vị và cố định ống: Đặt ống theo tuyến thiết kế, sử dụng kẹp ống để cố định vào tường, trần với khoảng cách 0,8-1m.
• Xử lý chỗ uốn cong: Tại các vị trí cần uốn cong, sử dụng uốn ống chuyên dụng để tạo độ cong phù hợp (tối thiểu bằng 10 lần đường kính ống) tránh làm gập ống.
• Nối ống: Sử dụng măng sông nối ống, đảm bảo các mối nối kín khít, không có khe hở làm mắc dây khi luồn.

Lưu ý quan trọng: Đường kính trong của ống luồn dây nên lớn hơn ít nhất 30% so với tổng đường kính của các dây cáp sẽ được luồn qua, để đảm bảo dễ dàng trong quá trình luồn dây và tản nhiệt tốt.

3.3 Kéo và luồn dây cáp điện

3.3.1. Chuẩn bị trước khi luồn dây

Trước khi bắt đầu luồn dây vào máng cáp hoặc ống, cần thực hiện một số công việc chuẩn bị:

• Kiểm tra dây cáp về ngoại quan, đảm bảo không có hư hỏng
• Đặt cuộn dây ở vị trí phù hợp, thuận tiện cho việc kéo dây
• Chuẩn bị dây dẫn hướng (thường là dây nylon hoặc dây thép mềm) để luồn trước

3.3.2. Kỹ thuật luồn dây qua ống

Khi luồn dây qua ống, cần thực hiện một số kỹ thuật sau:

• Sử dụng dây dẫn hướng: Luồn dây dẫn hướng qua ống trước, sau đó cố định dây cáp vào đầu dây dẫn hướng.
• Bôi trơn dây cáp: Nếu cần, sử dụng chất bôi trơn chuyên dụng để giảm ma sát khi luồn dây qua ống dài.
• Kéo dây từ từ: Một người đẩy dây vào đầu ống, người khác kéo dây dẫn hướng ở đầu ra, đảm bảo lực kéo đồng đều, không kéo giật.
• Chú ý giới hạn kéo căng: Không kéo căng dây quá mức để tránh làm hỏng lõi dẫn hoặc lớp cách điện.

3.3.3. Sắp xếp dây trong máng cáp

Khi đi dây trong máng cáp, cần tuân thủ các nguyên tắc sau:

• Không đặt quá tải: Tổng diện tích mặt cắt của dây cáp không vượt quá 40-50% diện tích mặt cắt của máng để đảm bảo tản nhiệt tốt.
• Sắp xếp có trật tự: Đi dây theo hàng ngang, tránh chồng chéo lên nhau gây khó khăn cho bảo trì sau này.
• Phân biệt các nhóm dây: Nên phân nhóm các dây theo chức năng (điện động lực, điều khiển, tín hiệu) và đặt chúng ở các vị trí khác nhau trong máng.
• Cố định dây cáp: Dùng dây buộc hoặc đai nhựa để cố định dây cáp vào máng tại các vị trí chuyển hướng và với khoảng cách khoảng 1,5-2m trên đoạn thẳng.

3.4. Đấu nối dây điện đúng kỹ thuật

3.4.1 Chuẩn bị đầu cáp

Thực hiện các bước chuẩn bị sau:

• Tuốt vỏ cách điện với chiều dài phù hợp với phương pháp nối.
• Làm sạch bề mặt dây dẫn, loại bỏ oxit và tạp chất.
• Đối với dây nhiều sợi, xoắn chặt các sợi nhỏ trước khi thực hiện nối.

3.4.2 Lựa chọn và thực hiện phương pháp nối phù hợp

Tùy thuộc vào tiết diện dây cáp và mục đích sử dụng, có thể áp dụng một trong các phương pháp sau:

• Phương pháp hàn thiếc: Áp dụng cho các mối nối cần độ bền cao, đặc biệt là các dây có tiết diện nhỏ (≤ 6mm²).
• Phương pháp ép cos: Áp dụng cho mọi tiết diện dây cáp.
• Phương pháp nối vít: Sử dụng cút nối hoặc domino.
• Xoắn và bọc băng keo: Phương pháp này chỉ nên áp dụng cho các dây có tiết diện nhỏ và không chịu tải lớn.

Sau khi thực hiện nối dây, cần bọc mối nối bằng băng keo cách điện hoặc ống co nhiệt để đảm bảo an toàn và độ bền lâu dài.

3.5. Cố định và buộc dây cáp

3.5.1 Cố định dây cáp trên thang và khay cáp

Đối với dây cáp đi trên thang hoặc khay cáp, việc cố định đúng cách sẽ đảm bảo an toàn và kéo dài tuổi thọ của cáp:

• Khoảng cách buộc dây: Dây cáp nên được buộc vào khay hoặc thang với khoảng cách như sau:
  • Khoảng 3-4,5m trên đoạn nằm ngang
  • Khoảng 1-1,2m trên đoạn thẳng đứng
  • Tại mỗi điểm chuyển hướng
• Vật liệu buộc dây: Sử dụng dây thít nhựa chống UV hoặc dây buộc có bọc nhựa để tránh làm hỏng vỏ cáp.
• Lực siết phù hợp: Buộc đủ chặt để dây không bị xê dịch nhưng không gây biến dạng lớp vỏ bọc cáp.

3.5.2. Xử lý tại các điểm uốn cong

Các điểm uốn cong của dây cáp cần được xử lý đặc biệt để tránh làm hỏng cáp:

• Bán kính uốn cong tối thiểu:
  • Đối với cáp đơn lõi: ≥ 15 lần đường kính cáp
  • Đối với cáp nhiều lõi: ≥ 12 lần đường kính cáp
• Cố định trước và sau điểm uốn: Đảm bảo dây cáp được cố định chắc chắn ở cả hai đầu của đoạn uốn cong.
• Tránh uốn cong nhiều lần: Nếu có thể, hạn chế việc uốn cong dây cáp nhiều lần tại cùng một vị trí.

3.6 Kiểm tra, nghiệm thu hệ thống

Sau khi hoàn thành lắp đặt, việc kiểm tra và nghiệm thu là bước quan trọng để đảm bảo hệ thống đáp ứng đầy đủ các yêu cầu kỹ thuật:

• Kiểm tra trực quan
  • Đánh giá tình trạng bên ngoài của dây cáp, không có hư hỏng vỏ bọc
  • Kiểm tra độ chắc chắn của các điểm cố định, mối nối
  • Xác nhận việc đánh dấu và ghi nhãn đã được thực hiện đầy đủ
• Kiểm tra thông mạch và xác định đúng pha
  • Sử dụng đồng hồ vạn năng để kiểm tra thông mạch
  • Xác định đúng pha, trung tính và dây nối đất bằng bút thử điện hoặc thiết bị chuyên dụng

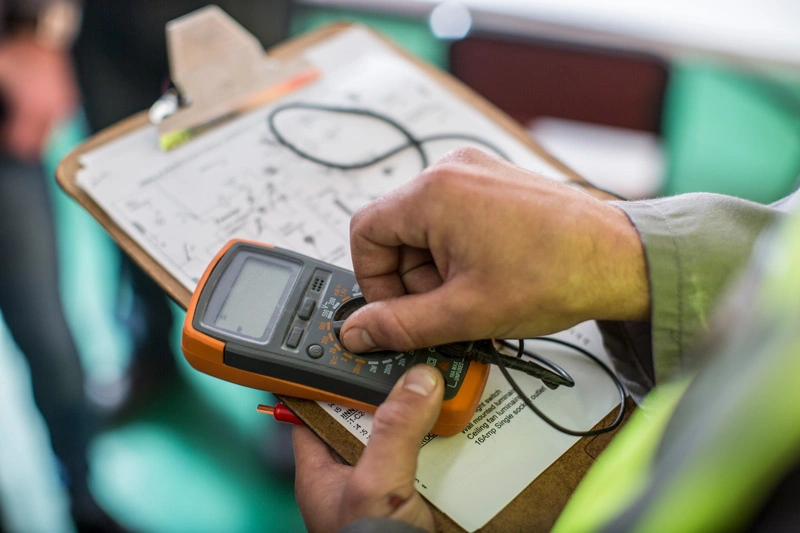

• Đo điện trở cách điện
  • Sử dụng máy đo điện trở cách điện (megaohm) với điện áp thử nghiệm phù hợp
  • Giá trị điện trở cách điện tối thiểu: Theo TCVN 9208:2012, giá trị này không được nhỏ hơn 0,5 MΩ.
• Thử nghiệm tải
  • Cho hệ thống hoạt động với tải định mức
  • Đo nhiệt độ dây cáp sau thời gian vận hành (không vượt quá giá trị cho phép)
  • Kiểm tra điện áp rơi trên đường dây (không vượt quá 5% điện áp định mức)

Sau khi hoàn tất các bước kiểm tra, cần lập biên bản nghiệm thu với đầy đủ thông số đo kiểm và chữ ký của các bên liên quan.

4. Lưu ý về an toàn lao động trong thi công dây cáp điện

Để đảm bảo an toàn, người thi công cần tuân thủ các nguyên tắc sau:

4.1 Trang bị bảo hộ cá nhân

Trang bị bảo hộ cá nhân là lớp bảo vệ cuối cùng và không thể thiếu đối với người thi công điện:

• Găng tay cách điện: Phải đạt tiêu chuẩn cách điện tương ứng với cấp điện áp làm việc
• Giày cách điện: Đế cao su dày, không có đinh hoặc chi tiết kim loại
• Mũ bảo hộ: Chống va đập và cách điện
• Kính bảo hộ: Bảo vệ mắt khỏi tia lửa điện và mảnh vỡ
• Dụng cụ cách điện: Tua vít, kìm, và các dụng cụ khác phải có cách điện phù hợp

4.2 Quy định an toàn điện trong thi công

Các quy định an toàn điện cần được tuân thủ nghiêm ngặt:

• Nguyên tắc cắt điện: Trước khi làm việc với hệ thống dây dẫn, phải cắt nguồn điện, khóa cầu dao và treo biển cảnh báo “Đang sửa chữa – Cấm đóng điện”
• Xác nhận không có điện: Sử dụng bút thử điện để kiểm tra chắc chắn đã cắt điện trước khi tiếp xúc với dây dẫn
• Nối đất bảo vệ: Đối với đường dây cao áp, cần thực hiện nối đất tạm thời tại vị trí làm việc
• Làm việc theo nhóm: Với hệ thống điện áp cao, luôn làm việc theo nhóm ít nhất 2 người, một người làm và một người giám sát an toàn

5. Câu hỏi thường gặp (FAQs) về quy trình lắp đặt dây cáp điện

5.1 Làm sao biết dây điện đã lắp đặt đúng kỹ thuật chưa?

Để đánh giá một hệ thống dây cáp đã được lắp đặt đúng kỹ thuật hay chưa, bạn cần kiểm tra các yếu tố sau:

• Dây cáp không bị căng: Dây cáp nên có độ võng nhẹ hoặc được luồn trong ống với độ dư phù hợp
• Mối nối được bọc cách điện kỹ: Không có dây trần lộ ra ngoài, mối nối được bọc bằng băng keo cách điện hoặc ống co nhiệt
• Dây cáp được cố định chắc chắn: Không bị lỏng lẻo, rung lắc khi chạm vào
• Thông số điện đạt yêu cầu: Khi đo kiểm, điện trở cách điện, điện trở tiếp xúc đều nằm trong giới hạn cho phép
• Không phát nhiệt bất thường: Khi vận hành ở công suất định mức, dây cáp không nóng bất thường

5.2 Những sai lầm thường gặp khi lắp đặt dây điện là gì?

Trong quá trình lắp đặt dây cáp điện, một số sai lầm phổ biến cần tránh:

• Sử dụng dây cáp có tiết diện nhỏ hơn yêu cầu, dẫn đến quá tải và sinh nhiệt.
• Uốn cong dây cáp quá mức gây nứt vỏ cách điện và có thể làm gãy lõi dẫn.
• Lắp đặt dây cáp trong môi trường quá khắc nghiệt khiến vỏ cách điện bị lão hóa nhanh.
• Không sử dụng ống luồn khi đi dây qua tường, sàn: Dẫn đến nguy cơ hư hỏng dây cáp do ma sát hoặc tác động cơ học
• Trộn lẫn dây cáp có tiết diện khác nhau: Đặc biệt là tại các mối nối, gây ra điểm nóng và tổn thất điện năng

5.3 Quy định về độ sâu chôn cáp ngầm dưới đất là bao nhiêu?

Máng bảo vệ và vỏ cáp kim loại cần đặt sâu ít nhất 1.2m tại các điểm cáp phải chịu lực ép từ phương tiện giao thông và các vật nặng. Độ sâu này sẽ là 0.6m ở những điểm khác. Hiểu đơn giản, chiều sâu cáp điện chôn ngầm cần đạt dao động từ 0.6 đến 1.2m.

6. Tổng kết

Lắp đặt dây cáp điện đúng chuẩn đòi hỏi tuân thủ quy trình từ khảo sát, chọn vật liệu phù hợp đến thi công lắp đặt và kiểm tra nghiệm thu. Đối với sinh viên, kỹ sư và kỹ thuật viên mới vào nghề, việc nắm vững và áp dụng đúng quy trình lắp đặt không chỉ giúp tránh rủi ro mà còn xây dựng nền tảng chuyên môn vững chắc, mang lại hiệu quả kinh tế lâu dài thông qua việc giảm chi phí bảo trì, sửa chữa và tiết kiệm điện năng.
