Vật liệu dẫn điện: Đặc tính, phân loại và lưu ý khi sử dụng

1. Vật liệu dẫn điện là gì?

Vật liệu dẫn điện là các chất có khả năng cho phép dòng điện chạy qua dễ dàng nhờ sự di chuyển tự do của các electron.

Vật liệu dẫn điện tồn tại ở nhiều trạng thái như rắn, lỏng hoặc khí, tùy thuộc vào điều kiện nhiệt độ và áp suất. Kim loại là nhóm phổ biến nhất nhờ mạng lưới ion dương và biển electron tự do. Chúng khác biệt với vật liệu cách điện vì có điện trở suất thấp, cho phép truyền tải điện năng hiệu quả trong dây dẫn, cáp điện và thiết bị.

Chất lượng vật liệu dẫn điện ảnh hưởng trực tiếp đến độ an toàn vận hành và quyết định tuổi thọ của toàn bộ hệ thống điện.

2. Đặc tính kỹ thuật của vật liệu dẫn điện

Các đặc tính kỹ thuật dưới đây quyết định hiệu suất truyền tải của vật liệu dẫn điện.

2.1. Điện trở suất

Điện trở suất có kí hiệu là ρ (đo bằng Ω.mm²/m) là đại lượng đặc trưng cho khả năng cản trở dòng điện. Điện trở của dây dẫn được tính theo công thức:

ρ = R × (S / l)

Trong công thức trên:

• R là điện trở (Ω)
• l là chiều dài dây (m)
• S là tiết diện dây (mm²)

Vật liệu có điện trở suất càng thấp thì khả năng dẫn điện càng tốt.

2.2. Hệ số nhiệt điện trở

Hệ số nhiệt điện trở α (đơn vị: 1/°C) biểu thị mức độ thay đổi điện trở khi nhiệt độ tăng. Hầu hết kim loại dẫn điện có hệ số dương và điện trở tăng khi nhiệt độ tăng.

Khi dây vận hành gần công suất định mức, nhiệt độ tăng làm giảm độ dẫn điện (tăng điện trở). Kỹ sư cần tính toán hệ số hiệu chỉnh nhiệt độ phù hợp cho môi trường lắp đặt.

Việc chọn đúng tiết diện dựa trên hệ số giúp tránh quá tải cục bộ.

2.3. Độ bền cơ học

Độ bền cơ học thể hiện khả năng chịu lực kéo căng của dây dẫn. Đây là thông số đặc biệt cần thiết trong thi công kéo cáp qua ống gen và các tuyến cáp dài.

Dây có độ bền thấp dễ bị đứt gãy ngầm khi chịu lực căng quá mức. Các đường dây cao thế treo cột yêu cầu vật liệu dẫn điện kết hợp cả tính dẫn điện tốt và độ bền cơ học cao để chịu lực căng.

2.4. Tính nhiễm từ

Tính nhiễm từ đặc trưng cho khả năng vật liệu bị từ hóa trong từ trường ngoài. Kim loại dẫn điện thông dụng như đồng và nhôm có tính thuận từ yếu. Độ từ thẩm tương đối gần bằng.

Vì vậy, các cáp điện lực thường ưu tiên vật liệu phi từ tính để giảm thiểu tổn hao.

2.5. Tính giãn nở nhiệt

Hệ số giãn nở nhiệt đo bằng 10⁻⁶/°C biểu thị mức độ thay đổi kích thước khi nhiệt độ thay đổi.

Thiết kế hệ thống cáp treo phải tính toán độ võng cho phép khi nhiệt độ môi trường thay đổi để tránh căng dây quá mức gây đứt trong mùa đông lạnh.

2.6. Độ dẫn nhiệt

Độ dẫn nhiệt đo bằng W/(m·K) thể hiện khả năng truyền nhiệt của vật liệu. Vật liệu có chỉ số này càng cao thì dẫn nhiệt càng tốt (ví dụ kim loại), chỉ số thấp thì cách nhiệt tốt (ví dụ thủy tinh).

Độ dẫn nhiệt cao giúp dây cáp tản nhiệt hiệu quả khi vận hành ở dòng tải cao. Nhiệt sinh ra từ điện trở được truyền nhanh ra môi trường xung quanh. Ngược lại, cáp có độ dẫn nhiệt thấp dễ bị quá nhiệt cục bộ, lớp cách điện nhanh lão hóa và rút ngắn tuổi thọ thiết bị.

2.7. Tính nóng chảy

Tính nóng chảy là khả năng vật liệu chuyển từ thể rắn sang thể lỏng khi đạt đến điểm nóng chảy. Đặc tính này giúp dễ dàng tạo hình, đúc khuôn, tái sử dụng trong sản xuất dây cáp, nhưng ở nhiệt độ cao trong vận hành, vật liệu dễ nóng chảy dẫn đến hỏng hóc.

3. Phân loại vật liệu dẫn điện phổ biến

Vật liệu dẫn điện được phân loại theo 3 trạng thái vật chất: rắn, lỏng và khí. Mỗi nhóm có ứng dụng riêng trong kỹ thuật điện.

3.1. Vật liệu dẫn điện thể rắn

Vật liệu dẫn điện thể rắn chiếm vị trí chủ đạo trong ngành sản xuất cáp điện nhờ cấu trúc mạng tinh thể ổn định. Nhóm vật liệu này bao gồm kim loại và hợp kim đặc biệt.

Kim loại

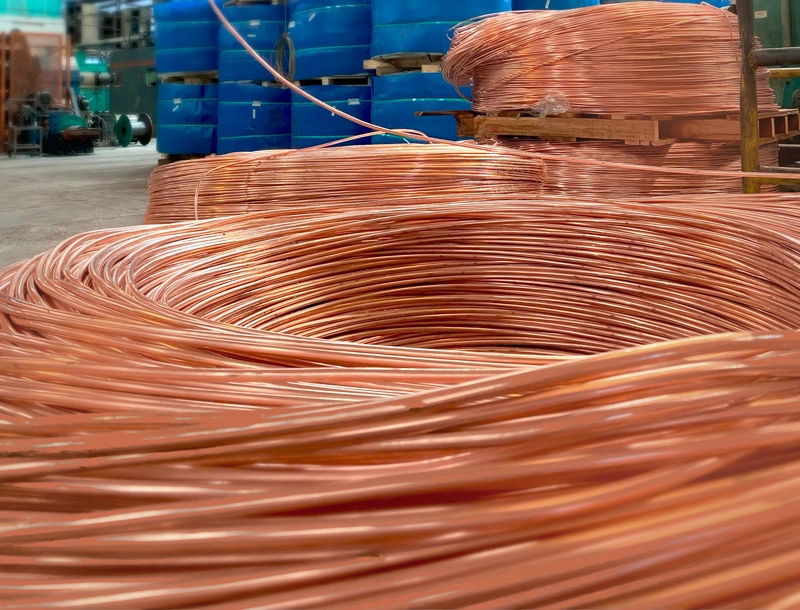

Đồng (Cu) là vật liệu dẫn điện tốt và phổ biến chiếm hơn 60% thị phần vật liệu làm ruột dẫn điện, có điện trở suất thấp 0.017241 Ω.mm²/m ở 20°C. Trọng lượng riêng là 8.9 g/cm³ và độ bền kéo 220-250 N/mm² giúp đồng là vật liệu phù hợp cho điện dân dụng và công nghiệp.

Nhôm (Al) có điện trở suất 0.0283 Ω.mm²/m ở 20°C, cao hơn đồng 40%. Song trọng lượng riêng chỉ 2.7 g/cm³, nhẹ hơn đồng 3 lần. Nhôm được ưu tiên cho đường dây truyền tải trung thế và cao thế nhờ giá thành thấp và giảm tải trọng lên kết cấu đỡ.

Tìm hiểu thêm so sánh chi tiết giữa dây đồng và dây nhôm giúp bạn đưa ra quyết định tối ưu về hiệu suất và chi phí cho dự án điện của mình.

Hợp kim đặc biệt

Hợp kim dẫn điện được thiết kế nhằm tăng cường độ bền cơ học mà vẫn duy trì khả năng dẫn điện.

AAAC (All Aluminum Alloy Conductor) là dây điện nhôm hợp kim được sử dụng trong các đường dây truyền tải điện áp trung bình, cao và siêu cao thế. AAAC đáp ứng tốt hơn về độ võng do tỳ lệ sức bền trên trọng lượng cao hơn từ hợp kim nhôm.

3.2. Vật liệu dẫn điện thể lỏng

Thủy ngân (Hg) là kim loại lỏng ở nhiệt độ phòng với độ dẫn điện 1.04 × 10⁶ S/m. Vật liệu thường được dùng trong công tắc thủy ngân, chỉnh lưu hồ quang và đèn huỳnh quang. Do thủy ngân có độc tính cao nên đây là vật liệu dẫn điện bị hạn chế sử dụng.

3.3. Vật liệu dẫn điện thể khí

Vật liệu dẫn điện ở thể khí rất hiếm, chỉ tồn tại trong điều kiện đặc biệt như điện áp cao (hồ quang điện), plasma, hoặc môi trường ion hóa, không phải vật liệu dẫn điện thông thường như kim loại rắn/lỏng.

4. Lưu ý khi sử dụng vật liệu dẫn điện

Khi sử dụng các loại vật liệu dẫn điện, bạn phải hết sức lưu ý cẩn thận và tuân thủ quy trình lắp đặt. Nhiều sự cố cháy nổ nghiêm trọng xuất phát từ những sai lầm tưởng chừng đơn giản trong quá trình lắp đặt.

4.1. Không nối dây đồng với dây nhôm trực tiếp

Nối dây đồng với dây nhôm mà không qua thiết bị chuyển tiếp chuyên dụng là vi phạm nghiêm trọng các quy chuẩn an toàn điện. Sử dụng đầu cos đồng nhôm hoặc ghíp nối dây điện (ghíp nối cáp, kẹp cáp) để đấu nối 2 lõi dẫn điện có vật liệu khác nhau như đồng và nhôm.

Tốt nhất là hãy để thợ điện hoặc người có chuyên môn thực hiện để đảm bảo an toàn, tuyệt đối không tự ý đấu nối, sửa chữa mà không có kiến thức về lắp đặt dây điện, dễ dẫn đến những sự cố đáng tiếc.

4.2. Tuân thủ các quy trình an toàn điện khi lắp đặt, thi công

Quy trình an toàn điện yêu cầu nghiêm ngặt trong mọi công đoạn thi công. Trước khi thi công phải ngắt nguồn điện, treo biển cảnh báo, kiểm tra không điện áp tồn dư và trang bị đầy đủ đồ bảo hộ cá nhân (giày cách điện, găng tay bảo hộ, mũ bảo hộ) để đảm bảo an toàn lao động và chất lượng hệ thống.

4.3. Xem xét điều kiện môi trường và ứng dụng để lựa chọn vật liệu phù hợp

Lựa chọn vật liệu phải phù hợp với điều kiện vận hành cụ thể: Các dự án đòi hỏi yêu cầu hiệu suất cao hoặc không gian hạn chế thì đồng sẽ là lựa chọn tối ưu hơn. Đường dây treo cột cao thế dùng nhôm hoặc hợp kim nhôm sẽ giúp giảm trọng lượng lên các cột.

5. Câu hỏi thường gặp về vật liệu dẫn điện

5.1. Tại sao đồng được ưu tiên hơn nhôm trong hệ thống điện dân dụng?

Đồng có 3 lợi thế vượt trội:

• Điện trở suất thấp hơn nhôm 40% giúp giảm tổn hao điện năng
• Độ bền cơ học của đồng tốt hơn có thể chống chịu tốt ứng suất kéo căng
• Tính chống oxy hóa bề mặt cao hơn đảm bảo tiếp xúc điện ổn định

Trong không gian lắp đặt hạn chế, đồng dùng tiết diện nhỏ hơn 60% so với nhôm cùng dòng tải.

5.2. Hệ số giãn nở nhiệt ảnh hưởng như thế nào đến hệ thống cáp điện treo ngoài trời?

Giãn nở nhiệt gây thay đổi chiều dài dây dẫn theo công thức:

ΔL = α × L₀ × ΔT

Trong đó:

• ΔL: Độ giãn dài
• L₀: Chiều dài ban đầu
• L: Chiều dài cuối
• α: Hệ số nở dài
• ΔT: Độ biến thiên nhiệt độ

Ví dụ với dây nhôm 100m khi nhiệt độ tăng từ 20°C lên 70°C, độ giãn dài đạt 11.5cm (với α = 23.1 × 10⁻⁶/°C).

5.3. Vật liệu dẫn điện tốt nhất hiện nay là gì?

Bạc là vật liệu có khả năng dẫn điện tốt nhất ở thời điểm hiện tại. Tuy nhiên do giá thành cao nên đồng và nhôm vẫn là lựa chọn ưu tiên trong ngành điện.

6. Vật liệu dẫn điện: Nắm vững kiến thức cho hệ thống điện

Vật liệu dẫn điện chất lượng tốt là nền tảng để xây dựng hệ thống điện an toàn, hiệu quả và bền vững. Bài viết đã phân tích toàn diện các khía cạnh kỹ thuật giúp bạn nắm được:

• Định nghĩa vật liệu dẫn điện: Bản chất cấu trúc mạng tinh thể và vai trò “biển electron” tự do trong truyền tải dòng điện
• Các đặc tính kỹ thuật của vật liệu dẫn điện như điện trở suất, hệ số nhiệt, độ bền cơ học, tính nhiễm từ…quyết định hiệu suất của hệ thống điện
• Phân loại theo trạng thái vật liệu là các thể rắn, lỏng, khí
• Lưu ý quan trọng là tuyệt đối không đấu nối trực tiếp dây đồng và nhôm, phải dùng đầu cos nối chuyên dụng để tránh ăn mòn điện hóa

Đầu tư vào vật liệu dẫn điện chất lượng cao ngay từ đầu là lựa chọn thông minh, giúp tiết kiệm chi phí trong dài hạn. Liên hệ ngay với Ngọc Lan Cable để được đội ngũ kỹ sư điện giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn về vật liệu dẫn điện phù hợp cho dự án của bạn.
