Các loại vỏ bọc dây cáp điện, ứng dụng và cách lựa chọn

Vỏ bọc dây cáp điện là lớp vỏ bảo vệ bên ngoài đóng vai trò quan trọng trong việc bảo vệ dây dẫn bên trong khỏi tác động của môi trường, đảm bảo dây cáp hoạt động an toàn và hiệu quả. Tuy nhiên, trên thị trường có rất nhiều loại vỏ cáp khác nhau như PVC, XLPE, PE… Vậy làm thế nào để tìm được loại vỏ bọc cáp phù hợp nhất cho dự án của bạn?

1. Vỏ bọc dây cáp điện là gì?

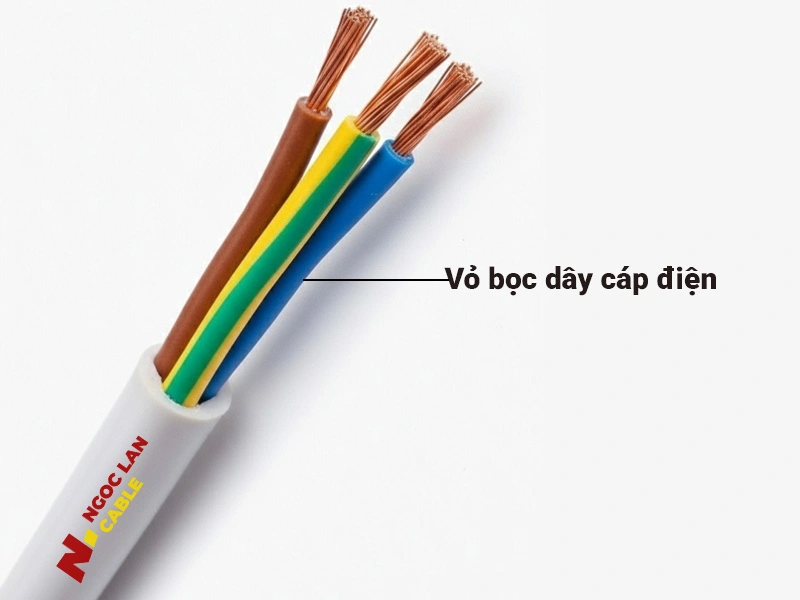

Vỏ bọc dây cáp điện là lớp vật liệu bao phủ bên ngoài dây dẫn điện, có chức năng chính là cách điện và bảo vệ dây dẫn khỏi các tác động từ môi trường như nhiệt, nước, hóa chất, va đập cơ học. Ngoài ra, vỏ bọc còn có tác dụng chống cháy lan, chống ăn mòn, ngăn ngừa nhiễu điện từ.

2. Phân loại các loại vỏ bọc dây cáp điện

Căn cứ theo vật liệu cấu thành, ta có thể chia vỏ bọc dây cáp điện thành nhiều loại như sau:

2.1 Vỏ bọc PVC (PolyVinyl Chloride)

PVC là loại nhựa nhiệt dẻo được sử dụng phổ biến nhất làm vỏ bọc. Nó có độ bền cơ học tốt, khả năng cách điện cao, chịu được axit, bazơ và nhiều hóa chất khác.

Ưu điểm: Rẻ tiền, dễ gia công, dễ uốn, đủ bền, nhiệt độ làm việc liên tục từ -10ºC đến 70ºC.
Nhược điểm: Độ chịu nhiệt thấp so với các loại nhựa khác, thường tạo ra khí độc khi cháy (HCl).
Ứng dụng: Được dùng trong hầu hết các loại cáp điện sinh hoạt, công nghiệp nhẹ.

2.2 Vỏ bọc PE (PolyEthylene)

PE (Polyethylene) là một loại nhựa nhiệt dẻo được tổng hợp từ quá trình polymer hóa ethylene (C2H4) dưới áp suất và nhiệt độ thích hợp, được sử dụng phổ biến trong công nghiệp cáp điện.

Ưu điểm: Khả năng cách điện tốt, độ bền kéo và độ đàn hồi cao, chịu được lực va đập tốt, chống ăn mòn, nhiệt độ làm việc từ -40°C đến +70°C
Nhược điểm: Giá thành cao hơn PVC, khi cháy tạo ra khói đen nhiều.
Ứng dụng: Được ứng dụng cho các loại vỏ cáp lắp đặt trong nhà, cáp ngầm, cáp viễn thông…

2.3 Vỏ bọc XLPE (Cross-linked PolyEthylene)

XLPE là một dạng đặc biệt của PE, được hình thành bằng phương pháp liên kết ngang (cross-linking) các phân tử PE với nhau. Quá trình này cải thiện đáng kể tính chất của vật liệu như độ bền nhiệt, khả năng chịu điện áp cao, chống lão hóa.

Ưu điểm: Nhiệt độ làm việc liên tục lên đến 90°C, có thể chịu đến 250°C trong thời gian ngắn. Cách điện tốt hơn PE thông thường, thích hợp cho cáp trung thế và cao thế. Khả năng chống nứt gãy, chống ăn mòn hóa học và thời tiết tốt.
Nhược điểm: Giá thành cao hơn PE và PVC, yêu cầu kỹ thuật gia công phức tạp hơn.
Ứng dụng: Vỏ bọc XLPE được sử dụng rộng rãi cho các loại cáp điện lực và điện trở ngầm, cáp chịu nhiệt, cáp chống cháy…

2.4 Vỏ bọc HDPE (High Density PolyEthylene)

HDPE là một loại PE có tỷ trọng cao (0.941 – 0.965 g/cm³), do đó có cấu trúc tinh thể và độ cứng cao hơn so với LDPE (Low Density Polyethylene – PE mật độ thấp 0.910-0.925 g/cm³) và MDPE (Medium Density Polyethylene – PE mật độ trung bình 0.926-0.940 g/cm³).

Ưu điểm: Bền cơ học tốt hơn các loại PE khác, chịu va đập, chịu mài mòn tốt. Nhiệt độ làm việc liên tục đến 75°C. Cách điện và chống thấm nước tốt. Chịu được tia UV.
Nhược điểm: Độ dẻo và khả năng chịu nhiệt kém hơn XLPE, dễ cứng và giòn ở nhiệt độ thấp.
Ứng dụng: Nhờ độ cứng và bền cao, HDPE thường được dùng cho vỏ bọc ngoài của cáp viễn thông, cáp quang, cáp ngầm chôn trực tiếp.

2.5 Vỏ bọc không chứa halogen (LSZH/LSOH)

Vỏ bọc này được làm từ hỗn hợp nhựa polyolefin, không có chứa các nguyên tố halogen như clo (chlorine), flo (fluorine), brom (bromine). Khi cháy, chúng thường không sinh ra khí độc, khói bụi. Vật liệu này thường được ký hiệu là LSZH (Low Smoke Zero Halogen) hoặc HFFR (Halogen-Free and Flame Retardant)

Ưu điểm: sinh lượng khói ít và khí độc rất thấp và không có khí axit khi xảy ra hỏa hoạn, ít ăn mòn thiết bị điện và điện tử.
Nhược điểm: Giá thành cao hơn PVC và PE thông thường.
Ứng dụng: Thích hợp sử dụng trong nhà ga, sân bay, bệnh viện, trường học, các toà nhà công cộng, sử dụng trong các đường hầm và mạng lưới đường sắt ngầm…

2.6 Vỏ bọc cao su

Vỏ bọc cao su được làm từ cao su tự nhiên, cao su chloroprene, cao su polyethylene chlorosulfonated hoặc tổng hợp như cao su silicon, EPR (Ethylene Propylene Rubber). Dẻo dai, chịu hóa chất, chịu nhiệt tốt.

Ưu điểm: Rất linh hoạt, chịu ma sát, chịu được nhiệt độ thấp và cao, không bắt cháy lan.
Nhược điểm: Vỏ bọc cao su thường đắt do chi phí vật liệu và quy trình sản xuất phức tạp hơn.
Ứng dụng: Sử dụng trong nhiều ứng dụng công nghiệp, dân dụng và thương mại

2.7 Các loại vỏ bọc khác

Ngoài những loại nhựa thường gặp trên, chúng ta còn có thể làm vỏ bọc dây cáp điện từ một số loại nhựa khác như:

PUR (PolyUrethane): Rất dẻo, chịu mài mòn, chịu dầu, chịu tia UV, khó cháy. Do chi phí sản xuất đắt hơn PVC nên chúng thường không sử dụng làm vỏ bọc cáp ngoài ngoại trừ các yêu cầu đặc biệt
PP (PolyPropylene): PP là loại polymer linh hoạt, khá dai, có khả năng chống thấm nước, chống ăn mòn từ các loại hóa chất. PP thường được lựa chọn khi cần các tính năng đặc biệt như chịu nhiệt cao hơn, kháng hóa chất tốt hơn, hoặc độ dẻo dai cao hơn trong các ứng dụng cụ thể.
PAR (PolyAmide Resin): còn được gọi là nhựa nylon, là một loại polymer tổng hợp có độ bền, độ dẻo dai và khả năng chống mài mòn cao. Nhựa PAR dùng làm vỏ bọc cho một số loại cáp sử dụng ở nơi cần độ bền về cơ học, dẻo dai, kháng hóa chất, chịu nhiệt tối ưu.

3. Cách chọn vỏ bọc dây cáp điện phù hợp

Khi chọn vỏ bọc cho dây cáp, cần phải cân nhắc một số yếu tố chính sau:

3.1 Môi trường lắp đặt và đặc điểm làm việc

Môi trường lắp đặt là yếu tố quan trọng khi lựa chọn vỏ bọc dây cáp điện, cần chú ý đến các yếu tố sau:

Đối với cáp lắp đặt trong nhà, có thể chọn vỏ PVC có khả năng chống cháy lan hoặc LSZH nếu muốn an toàn hơn khi xảy ra sự cố.
Với cáp lắp đặt ngoài trời, chọn vỏ XLPE, HDPE để tránh hư hỏng do ánh sáng mặt trời, mưa, gió..
Môi trường ẩm ướt hay khô ráo: Với môi trường ẩm ướt, chọn vỏ bọc có khả năng chống thấm nước tốt như PE, XLPE, PVC.
Môi trường có nhiệt độ cao hay thấp: Chọn vỏ bọc có khả năng chịu nhiệt tốt như XLPE, EPR, cao su nếu nhiệt độ môi trường cao. Ngược lại, với nhiệt độ thấp, ưu tiên chọn PE, PP, PUR.
Môi trường có nhiều hóa chất ăn mòn, chọn vỏ bọc như PP, PUR, EPR.
Môi trường dễ cháy nổ: Sử dụng vỏ bọc chống cháy như LSZH/LSOH để hạn chế khói và khí độc khi cháy

3.2 Yêu cầu về an toàn

Khi lựa chọn vỏ bọc dây cáp điện, cần chú ý đến yếu tố an toàn sau:

Đối với công trình có yêu cầu cao, như bệnh viện, chọn vỏ LSZH để tránh sinh ra khói độc khi hỏa hoạn xảy ra.
Khả năng chống ăn mòn hóa chất: Nếu môi trường có nhiều hóa chất ăn mòn, chọn vỏ bọc như PP, PUR, EPR.

3.3 Yêu cầu về độ bền, tuổi thọ

Đối với công trình quan trọng yêu cầu vận hành lâu dài, nên chọn vỏ bọc có tuổi thọ cao như XLPE, PAR.

3.4 Yêu cầu về chi phí

Vỏ PVC là lựa chọn kinh tế nhất nếu điều kiện cho phép, vỏ PE thường có mức trung bình, vỏ XLPE, LSZH, PUR, PAR sẽ đắt hơn do tính năng vượt trội.

3.5 Quy trình lựa chọn

Quy trình lựa chọn vỏ bọc dây cáp điện cũng tương đối đơn giản với 4 bước sau:

Bước 1: Xác định rõ môi trường sử dụng và yêu cầu về an toàn của hệ thống điện. Liệt kê chúng thật chi tiết.

Bước 2: Tham khảo ưu nhược điểm của từng loại vỏ bọc ở phần II để chọn ra 2-3 loại phù hợp nhất với yêu cầu ở bước 1.

Bước 3: Xem xét giá thành và tính khả dụng của các loại vỏ bọc được chọn. Có thể tham khảo ý kiến từ các nhà cung cấp uy tín.

Bước 4: Lựa chọn loại vỏ bọc tối ưu dựa trên các yếu tố trên. Nếu vẫn còn băn khoăn, hãy tìm sự tư vấn từ các chuyên gia.

Ngoài ra, cần tuân thủ các tiêu chuẩn và quy định liên quan đến an toàn điện khi chọn và lắp đặt dây cáp có vỏ bọc. Sau đây là một số tiêu chuẩn cần chú ý:

Mỹ: NEC (National Electrical Code) và UL (Underwriters Laboratories).
Châu Âu: IEC (International Electrotechnical Commission) và BS (British Standard).
Việt Nam: TCVN (Tiêu Chuẩn Việt Nam).

4. Các câu hỏi thường gặp (FAQ) về vỏ bọc dây cáp điện

4.1 Vỏ bọc dây cáp điện nào tốt nhất cho nhà ở?

Đối với nhà dân dụng thông thường, vỏ bọc PVC là lựa chọn phổ biến nhất do rẻ tiền và đủ bền. Nếu quan tâm đến khả năng chống cháy, nên chọn cáp LSZH với giá cao hơn.

4.2 Làm thế nào để kiểm tra vỏ bọc dây cáp điện có bị hỏng không?

Để kiểm tra chính xác vỏ bọc dây cáp điện có bị hỏng không, bạn cần chú ý một số đặc điểm dễ nhận biết như:

Đối với cáp đang sử dụng, quan sát bề mặt vỏ xem có vết nứt, trầy xước, phồng rộp hoặc biến màu bất thường không.
Với cáp mới, kiểm tra tính đồng nhất của vỏ bọc bằng mắt thường, dùng tay sờ xem có mềm, dẻo đều không.
Phương pháp kiểm tra điện môi và độ bền vỏ cáp yêu cầu dùng thiết bị chuyên dụng.

4.3 Nên chọn vỏ bọc PVC hay XLPE cho hệ thống điện công nghiệp?

Đối với mạch điện hạ thế, dùng PVC rẻ hơn, dễ thi công hơn. Còn đối với XLPE thì có nhiệt độ làm việc cao hơn (90ºC so với 70ºC), cách điện tốt hơn và bền hơn, phù hợp cho cáp trung thế công nghiệp.

4.4 Vỏ bọc LSZH có thực sự an toàn hơn trong trường hợp hỏa hoạn?

Khi cháy, vỏ LSZH thải ra lượng khí độc và khói ít hơn đáng kể so với PVC hoặc PE. Tuy nhiên LSZH vẫn có thể bắt cháy và sinh nhiệt. Yếu tố quan trọng nhất để ngăn cháy lan là công tác nhanh chóng ngắt điện khi có cháy. Tốt nhất, nên sử dụng LSZH kết hợp với các biện pháp phòng cháy khác như hệ thống báo cháy, chữa cháy tự động.

5. Kết luận

Qua bài viết này, chúng ta đã tìm hiểu tổng quan về vỏ bọc dây cáp điện, vai trò quan trọng của chúng trong việc bảo vệ hệ thống điện an toàn, hiệu quả. Thông qua việc phân loại và phân tích đặc điểm, ưu nhược điểm của từng loại vỏ bọc, bài viết đã mang lại những kiến thức bổ ích giúp các kỹ sư, thợ điện có lựa chọn đúng đắn, góp phần bảo vệ an toàn cho con người và tài sản trong quá trình vận hành hệ thống điện.
