CXV/CTS – 1.8/3(3.6)KV

MV - 1.8/3(3.6)KV - Cu/XLPE/CTS/PVC

Cáp điện lực, 1 lõi, ruột dẫn đồng, cách điện XLPE, màn chắn kim loại, vỏ ngoài PVC.

TIÊU CHUẨN

IEC 60228/ TCVN 6612
IEC 60502-1/ TCVN 5935-1

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 1.8/3(3.6)kV.
Điện áp thử 50Hz trong 5 phút: 6.5kV.
Nhiệt độ làm việc danh định tối đa ruột dẫn: 90ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 250ºC.

Nhóm điện áp: Cáp Điện Lực Trung Thế

ỨNG DỤNG:

Sử dụng trong các công trình, thang cáp, máng cáp, ống đi trên tường hoặc âm tường, trong các hộp cáp kín, trong nhà xưởng, tòa nhà, nguồn đi đến các thiết bị máy móc trong các ống chôn dưới lòng đất,…

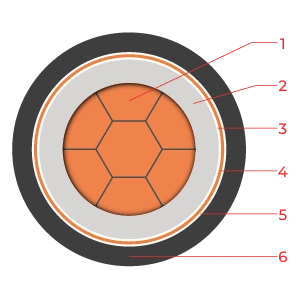

CẤU TRÚC:

1. Ruột dẫn: Ruột đồng cấp 2, sợi đồng mềm xoắn tròn nén chặt

2. Cách điện: XLPE

3. Băng quấn: Băng Polyester hoặc vải không dệt

4. Màn chắn kim loại: Băng đồng.

5. Băng quấn: Băng Polyester hoặc vải không dệt

6. Vỏ ngoài: nhựa PVC (hoặc PE)

KÝ HIỆU IN TRÊN CÁP:

1 lõi: NGOC LAN CABLE® – [NĂM SX] – Cu/XLPE/CTS/PVC 1C x [SIZE] mm² 1.8/3(3.6)KV – #### m

NHẬN BIẾT CÁP:

Cách điện: Màu tự nhiên

Vỏ ngoài: Màu đen hoặc màu khác.

BẢNG THÔNG SỐ KỸ THUẬT


Conductor Ruột dẫn			Chiều dày cách điện danh định	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Approx. Conductor diameter	Nom. Thickness of insulation	Nom. Thickness of outer sheath	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	Ω/km	kg/km
10	CC	3.60	2.0	1.4	12.1	1.830	237
16	CC	4.60	2.0	1.4	13.1	1.150	308
25	CC	5.73	2.0	1.4	14.3	0.727	404
35	CC	6.80	2.0	1.4	15.3	0.524	510
50	CC	8.00	2.0	1.5	16.7	0.387	646
70	CC	9.65	2.0	1.5	18.4	0.268	868
95	CC	11.30	2.0	1.6	20.2	0.193	1136
120	CC	12.80	2.0	1.6	21.7	0.153	1402
150	CC	14.10	2.0	1.7	23.2	0.124	1710
185	CC	15.60	2.0	1.7	24.7	0.0991	2098
240	CC	18.05	2.0	1.8	27.4	0.0754	2589
300	CC	20.30	2.0	1.9	29.8	0.0601	3177

CC: Ruột dẫn cán nén chặt (Circular compacted conductor)

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
