Cu/XLPE/LSZH – 0.6/1kV

Cu/XLPE/LSZH

Cáp chậm cháy, ít khói không halogen, 1, 2, 3, 4 lõi, ruột dẫn đồng, cách điện XLPE, vỏ ngoài LSZH

TIÊU CHUẨN

TCVN 5933
IEC 60228/ TCVN 6612
IEC 60502-1/ TCVN 5935-1

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 0.6/1kV.
Điện áp thử 50Hz trong 5 phút: 3.5kV.
Nhiệt độ làm việc danh định tối đa của ruột dẫn: 90ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 250ºC.

Nhóm điện áp: Cáp Điện Lực Hạ Thế

Nhóm chức năng: Cáp Chống Cháy, Chậm Cháy

ỨNG DỤNG:

Trạm chiết nạp ga, thang máy, hệ thống điện cho đường hầm, sân bay, nhà ở dân dụng và cao ốc, các nơi công cộng, trong các hệ thống báo cháy, hệ thống đèn bảo vệ, hệ thống điện dành cho hệ thống phòng cháy chữa cháy.

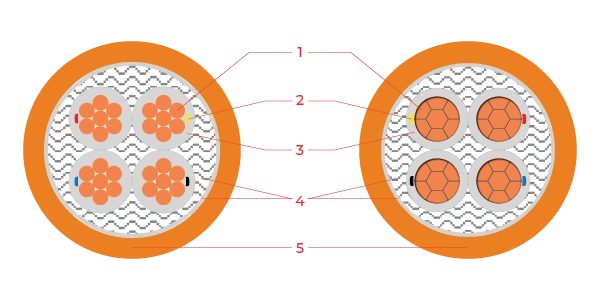

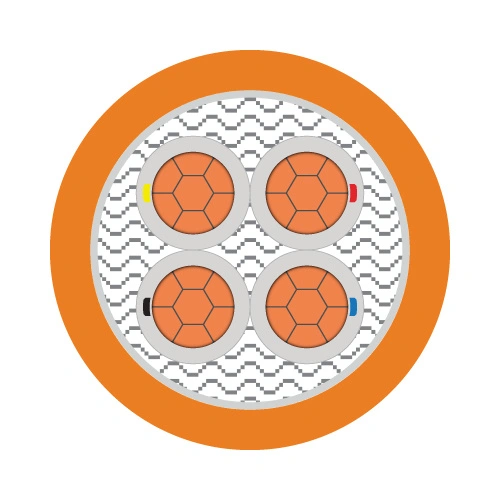

CẤU TRÚC:

1. Ruột dẫn: Ruột đồng cấp 2, sợi đồng mềm xoắn đồng tâm hoặc nén chặt.
2. Vạch chỉ phân biệt pha: Bằng băng màu nằm giữa ruột dẫn và lớp cách điện.
3. Cách điện: Nhựa XLPE.
4. Lớp độn tròn: Độn PP, băng quấn.
5. Vỏ ngoài: Nhựa LSZH.

KÝ HIỆU IN TRÊN CÁP:

1 lõi: NGOC LAN CABLE® – [NĂM SX] – Cu/XLPE/LSZH 1C x [SIZE] mm² 0.6/1kV- #### m

2 lõi: NGOC LAN CABLE® – [NĂM SX] – Cu/XLPE/LSZH 2C x [SIZE] mm² 0.6/1kV- #### m

3 lõi: NGOC LAN CABLE® – [NĂM SX] – Cu/XLPE/LSZH 3C x [SIZE] mm² 0.6/1kV- #### m

4 lõi: NGOC LAN CABLE® – [NĂM SX] – Cu/XLPE/LSZH 4C x [SIZE] mm² 0.6/1kV- #### m

3 lõi + 1 lõi trung tính: NGOC LAN CABLE® – [NĂM SX] – Cu/XLPE/LSZH 3C x [SIZE] + 1C x [SIZE] mm² 0.6/1kV- #### m

NHẬN BIẾT CÁP:

Vạch chỉ phân biệt pha:

2 lõi: Đỏ, đen
3 lõi: Đỏ, vàng, xanh dương
4 lõi:
- Lõi pha: Đỏ, vàng, xanh dương
- Lõi trung tính: Đen hoặc không băng màu

Cách điện: Màu tự nhiên hoặc màu đen.

Vỏ ngoài: Màu đen hoặc theo yêu cầu.

BẢNG THÔNG SỐ KỸ THUẬT


Cu/XLPE/LSZH 1C, 2C, 3C, 4C
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài Nom. Thickness of outer shealth							Đường kính ngoài gần đúng của cáp Approx. overall diameter of cable						Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng Approx. Weight
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of insulation	1C	2C	3C	4C	1C	2C	3C	4C	Max. DC resistance at 20ºC	1C	2C	3C	4C
mm²	Nº x mm	mm	mm	mm							mm						Ω/km	kg/km
CÁN NÉN CHẶT/ CIRCULAR COMPACTED
10	CC	3.67	0.7	1.4	1.8	1.8	1.8	7.97	15.44	16.27	17.61	1.830	131.0	340.0	437.0	548.0
16	CC	4.70	0.7	1.4	1.8	1.8	1.8	9.00	17.50	18.49	20.10	1.150	191.0	482.0	632.0	801.0
25	CC	5.73	0.9	1.4	1.8	1.8	1.8	10.43	20.36	21.58	23.56	0.727	284.0	702.0	935.0	1194.0
35	CC	6.80	0.9	1.4	1.8	1.8	1.8	11.50	23.00	24.89	27.15	0.524	378.0	935.0	1271.0	1626.0
50	CC	8.00	1.0	1.4	1.8	1.9	1.9	12.90	26.30	28.12	30.74	0.387	498.0	1237.0	1678.0	2153.0
70	CC	9.65	1.1	1.4	1.9	2.0	2.1	14.75	29.70	31.81	35.12	0.268	709.0	1718.0	2355.0	3053.0
95	CC	11.30	1.1	1.5	2.0	2.1	2.2	16.60	33.20	35.58	39.31	0.193	959.0	2285.0	3152.0	4097.0
120	CC	12.80	1.2	1.5	2.1	2.2	2.4	18.30	36.80	39.45	43.83	0.153	1203.0	2863.0	3959.0	5168.0
150	CC	14.10	1.4	1.6	2.3	2.4	2.5	20.20	40.60	43.52	48.14	0.124	1505.0	3570.0	5946.0	6440.0
185	CC	15.80	1.6	1.7	2.4	2.5	2.7	22.50	45.00	48.26	53.62	0.0991	1816.0	4308.0	5964.0	7787.0
240	CC	18.05	1.7	1.8	2.6	2.7	2.9	25.15	50.30	53.95	59.95	0.0754	2360.0	5565.0	7727.0	10097.0
300	CC	20.30	1.8	1.9	2.8	2.9	3.1	27.60	55.60	59.64	66.28	0.0601	2961.0	6977.0	9711.0	12696.0
400	CC	23.30	2.0	2.0	3.0	3.1	3.4	31.60	62.80	67.38	75.11	0.0470	3388.0	8092.0	11181.0	14618.0
XOẮN ĐỒNG TÂM/CONCENTRIC STRANDED
1.5	7 x 0.53	1.59	0.7	1.4	1.8	1.8	1.8	5.89	11.28	11.77	12.58	12.100	44.0	131.0	153.0	181.0
2.5	7 x 0.67	2.01	0.7	1.4	1.8	1.8	1.8	6.31	12.12	12.68	13.59	7.410	56.0	161.0	192.0	231.0
4	7 x 0.85	2.55	0.7	1.4	1.8	1.8	1.8	6.85	13.20	13.85	14.90	4.610	74.0	205.0	252.0	307.0
6	7 x 1.04	3.12	0.7	1.4	1.8	1.8	1.8	7.42	14.34	15.08	16.28	3.080	97.0	261.0	326.0	403.0
10	7 x 1.35	4.05	0.7	1.4	1.8	1.8	1.8	8.35	16.20	17.09	18.53	1.830	141.0	368.0	472.0	592.0
16	7 x 1.70	5.10	0.7	1.4	1.8	1.8	1.8	9.40	18.30	19.36	21.07	1.150	203.0	515.0	675.0	855.0
25	7 x 2.14	6.42	0.9	1.4	1.8	1.8	1.8	11.12	21.74	23.07	26.23	0.727	306.0	765.0	1015.0	1329.0
35	7 x 2.52	7.56	0.9	1.4	1.8	1.8	1.9	12.26	24.52	26.53	29.19	0.524	405.0	1012.0	1371.0	1763.0
50	19 x 1.80	9.00	1.0	1.4	1.8	1.9	2.0	13.90	27.80	30.28	33.36	0.387	546.0	1350.0	1850.0	2386.0
70	19 x 2.14	10.70	1.1	1.5	2.0	2.1	2.2	16.00	32.00	34.78	38.36	0.268	756.0	1855.0	2548.0	3292.0
95	19 x 2.52	12.60	1.1	1.5	2.1	2.2	2.4	17.90	36.00	39.08	43.36	0.193	1018.0	2474.0	3415.0	4441.0
120	37 x 2.03	14.21	1.2	1.6	2.2	2.3	2.5	19.91	39.82	43.19	47.94	0.153	1278.0	3084.0	4279.0	5547.0
150	37 x 2.25	15.75	1.4	1.7	2.4	2.5	2.7	22.05	44.10	47.78	53.03	0.124	1568.0	3785.0	5229.0	6805.0
185	37 x 2.52	17.64	1.6	1.7	2.5	2.7	2.9	24.34	48.88	53.13	58.97	0.0991	1949.0	4703.0	6525.0	8495.0
240	61 x 2.25	20.25	1.7	1.8	2.7	2.9	3.1	27.35	54.90	59.60	66.18	0.0754	2534.0	3083.0	8452.8	11012.0
300	61 x 2.52	22.68	1.8	1.9	2.9	3.1	3.3	30.18	60.56	65.68	72.94	0.0601	3154.0	7542.0	10491.0	13677.0
400	61 x 2.90	26.10	2.0	2.1	3.2	3.4	3.7	34.40	68.80	74.53	82.98	0.0470	4155.0	9891.0	13768.0	17991.0


Cu/XLPE/LSZH 3C + 1C
Tiết diện danh định	Đường kính ruột dẫn Appox. Conductor diameter			Chiều dày cách điện danh định Nom. Thickness of insulation			Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC Max. DC resistance at 20ºC			Trọng lượng gần đúng
Tiết diện danh định		Pha	Trung tính	Pha	Trung tính		Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp		Pha	Trung tính	Trọng lượng gần đúng
Nominal area	Active	Neutral	Active	Neutral	Nom. Thickness of outer shealth	Approx. overall diameter of cable	Active	Neutral	Approx. Weight
mm²	Nº/mm	Nº/mm	mm	mm	mm	mm	Ω/km	Ω/km	kg/km
CÁN NÉN CHẶT/CIRCULAR COMPACTED
3x10+1x6	3.67	3.12	0.7	0.7	1.8	15.64	1.830	3.080	473.0
3x16+1x10	4.70	3.67	0.7	0.7	1.8	17.65	1.150	1.830	690.0
3x25+1x16	5.73	4.70	0.9	0.7	1.8	21.50	0.727	1.150	1058.0
3x35+1x16	6.80	4.70	0.9	0.7	1.8	23.44	0.524	1.150	1349.0
3x35+1x25	6.80	5.73	0.9	0.9	1.8	23.80	0.524	0.727	1433.0
3x50+1x25	8.00	5.73	1.0	0.9	1.8	26.34	0.387	0.727	1808.0
3x50+1x35	8.00	6.80	1.0	0.9	1.8	26.61	0.387	0.524	1895.0
3x70+1x35	9.65	6.80	1.1	0.9	1.9	30.16	0.268	0.524	2556.5
3x70+1x50	9.65	8.00	1.1	1.0	1.9	30.51	0.268	0.387	2666.8
3x95+1x50	11.30	8.00	1.1	1.0	2.0	33.71	0.193	0.387	3432.8
3x120+1x70	12.80	9.65	1.2	1.1	2.2	37.66	0.153	0.268	4413.0
3x150+1x95	14.10	11.30	1.4	1.1	2.3	41.36	0.124	0.193	5573.0
3x150+1x120	14.10	12.80	1.4	1.2	2.3	41.78	0.124	0.153	5799.0
3x185+1x95	15.80	11.30	1.6	1.1	2.4	45.37	0.0991	0.193	6534.0
3x185+1x120	15.80	12.80	1.6	1.2	2.4	45.79	0.0991	0.153	6762.0
3x240+1x120	18.05	12.80	1.7	1.2	2.6	50.64	0.0754	0.153	8449.0
3x240+1x150	18.05	14.10	1.7	1.4	2.6	51.06	0.0754	0.124	8729.0
3x300+1x150	20.30	14.10	1.8	1.4	2.8	55.91	0.0601	0.124	10627.0
3x300+1x185	20.30	15.80	1.8	1.6	2.8	56.44	0.0601	0.0991	10908.0
XOẮN ĐỒNG TÂM/CONCENTRIC STRANDED
3x2.5+1x1.5	2.01	1.59	0.7	0.7	1.8	12.24	7.410	12.10	198.0
3x4+1x2.5	2.55	2.01	0.7	0.7	1.8	13.33	4.610	7.410	263.0
3x6+1x4	3.12	2.55	0.7	0.7	1.8	14.50	3.080	4.610	348.0
3x10+1x6	4.05	3.12	0.7	0.7	1.8	16.33	1.830	3.080	505.0
3x16+1x10	5.10	4.05	0.7	0.7	1.8	18.47	1.150	1.830	735.0
3x25+1x16	6.42	5.10	0.9	0.7	1.8	22.85	0.727	1.150	1140.0
3x35+1x16	7.56	5.10	0.9	0.7	1.8	24.92	0.524	1.150	1448.0
3x35+1x25	7.56	6.42	0.9	0.9	1.8	25.35	0.524	0.727	1539.0
3x50+1x25	9.00	6.42	1.0	0.9	1.9	28.53	0.387	0.727	1991.0
3x50+1x35	9.00	7.56	1.0	0.9	1.9	30.81	0.387	0.524	2082.0
3x70+1x35	10.70	7.56	1.1	0.9	2.0	32.46	0.268	0.524	2729.0
3x70+1x50	10.70	9.00	1.1	1.0	2.0	32.87	0.268	0.387	2858.0
3x95+1x50	12.60	9.00	1.1	1.0	2.1	36.52	0.193	0.387	3682.0
3x120+1x70	14.21	10.70	1.2	1.1	2.3	40.68	0.153	0.268	4687.0
3x150+1x95	15.75	12.60	1.4	1.1	2.4	44.87	0.124	0.193	5827.0
3x150+1x120	15.75	14.21	1.4	1.2	2.4	45.33	0.124	0.153	6060.0
3x185+1x95	17.64	12.60	1.6	1.1	2.6	49.43	0.0991	0.193	7050.0
3x185+1x120	17.64	14.21	1.6	1.2	2.6	49.88	0.0991	0.153	7286.0
3x240+1x120	20.25	14.21	1.7	1.2	2.7	55.18	0.0754	0.153	9092.0
3x240+1x150	20.25	15.75	1.7	1.4	2.8	55.87	0.0754	0.124	9375.0
3x300+1x150	22.68	15.75	1.8	1.4	2.9	60.84	0.0601	0.124	11287.0
3x300+1x185	22.68	17.64	1.8	1.6	3.0	61.61	0.0601	0.0991	11666.0

CC: Ruột dẫn cán nén chặt (Circular compacted conductor)

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
