DK-CVV – 0.6/1kV – Cáp điện kế (Muller)

Cu/PVC/ATA/PVC

Cáp điện kế, 2, 3, 4 lõi, ruột đồng, cách điện PVC, giáp băng nhôm, vỏ ngoài PVC

TIÊU CHUẨN

TCVN 5933
TCVN 6612
TCVN 5935-1
TCVN 5935

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 0.6/1kV.
Điện áp thử 50Hz trong 5 phút: 3.5kV.
Nhiệt độ làm việc danh định tối đa của ruột dẫn: 70ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 160ºC.

Nhóm điện áp: Cáp điện lực hạ thế

Nhóm chức năng: Cáp điện kế (Muller)

ỨNG DỤNG:

Cáp điện kế là loại cáp chuyên dụng để đấu nối từ trụ điện vào đồng công tơ điện của từng cơ sở, tòa nhà hoặc hộ gia đình.

CẤU TRÚC:

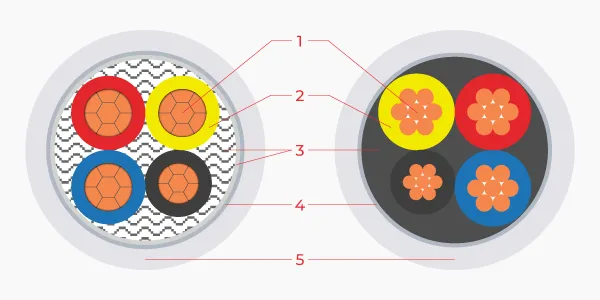

LV-0.6-1kV-DK-CVV-3C+1C

1. Ruột dẫn: Ruột đồng cấp 2, sợi đồng mềm xoắn tròn nén chặt hoặc xoắn đồng tâm.
2. Cách điện: Nhựa PVC
3. Lớp độn tròn: Độn PP, băng quấn hoặc PVC.
4. Giáp kim loại: Băng nhôm.
5. Vỏ ngoài: Nhựa PVC.

KÝ HIỆU IN TRÊN CÁP:

2 lõi: NGOC LAN CABLE® – [NĂM SX] – Cu/PVC/ATA/PVC 2C x [SIZE] mm² 0.6/1kV- #### m

3 lõi: NGOC LAN CABLE® – [NĂM SX] – Cu/PVC/ATA/PVC 3C x [SIZE] mm² 0.6/1kV- #### m

4 lõi: NGOC LAN CABLE® – [NĂM SX] – Cu/PVC/ATA/PVC 4C x [SIZE] mm² 0.6/1kV- #### m

3 lõi + 1 lõi trung tính: NGOC LAN CABLE® – [NĂM SX] – Cu/PVC/ATA/PVC 3C x [SIZE] + 1C x [SIZE] mm² 0.6/1kV- #### m

NHẬN BIẾT CÁP:

Cách điện:

2 lõi: Màu đỏ và màu đen.
3 lõi: Màu vàng, lam, đỏ
4 lõi:
- Màu pha: Đỏ, vàng, lam
- Màu trung tính: Đen

Vỏ ngoài: Màu xám

BẢNG THÔNG SỐ KỸ THUẬT


DK-CVV 2C, 3C, 4C
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày cách điện danh định	Chiều dày băng nhôm	Chiều dày vỏ ngoài Nom. Thickness of outer shealth					Đường kính ngoài gần đúng của cáp Approx. overall diameter of cable					Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng Approx. weight		Dòng điện cho phép Permissble current
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of insulation	Nom. Thickness of Al tape screen	2C	3C	4C	2C	3C	4C	Max. DC resistance at 20ºC	2C	3C	4C	2C	3C	4C
mm²	Nº x mm	mm	mm	mm	mm					mm					Ω/km	kg/km		A
CÁN NÉN CHẶT
10	CC	3.67	1.0	0.15	1.8	1.8	1.8	17.20	18.10	19.60	1.830	401	505	630	70	60	60
16	CC	4.70	1.0	0.15	1.8	1.8	1.8	19.30	20.40	22.10	1.150	540	696	878	91	80	80
25	CC	5.73	1.2	0.15	1.8	1.8	1.8	22.20	23.50	25.60	0.727	759	998	1272	119	101	101
35	CC	6.80	1.2	0.15	1.8	1.8	1.8	24.30	25.80	28.20	0.524	987	1321	1694	148	126	126
50	CC	8.00	1.4	0.15	1.9	2.0	2.1	29.70	31.60	34.60	0.387	1360	1829	2352	180	153	153
70	CC	9.70	1.4	0.15	2	2.1	2.2	33.30	35.50	39.00	0.268	1851	2519	3256	232	196	196
95	CC	11.50	1.6	0.15	2.2	2.3	2.4	38.10	40.70	44.70	0.193	2493	3412	4419	282	238	238
120	CC	12.85	1.6	0.15	2.3	2.4	2.5	41.00	43.80	48.10	0.153	3085	4255	5526	328	276	276
150	CC	14.30	1.8	0.15	2.4	2.5	2.7	44.90	48.00	53.00	0.124	3799	5263	6869	379	319	319
185	CC	15.80	2.0	0.15	2.5	2.6	2.8	48.90	52.30	57.80	0.0991	4531	6291	8215	434	364	364
240	CC	18.25	2.2	0.15	2.7	2.9	3.1	55.00	59.00	65.30	0.0754	5873	8209	10724	514	430	430
300	CC	20.70	2.4	0.15	2.9	3.1	3.3	61.10	65.60	72.60	0.0601	7275	10182	13307	593	497	497
400	CC	23.40	2.6	0.15	3.2	3.3	3.6	67.90	72.70	80.70	0.047	9427	13212	17327	892	597	597
XOẮN ĐỒNG TÂM
2.5	7x0.67	2.01	0.8	0.15	1.8	1.8	1.8	13.12	13.70	14.64	7.410	238	246	299	30	25	25
4	7x0.85	2.55	1.0	0.15	1.8	1.8	1.8	15.00	15.73	16.91	4.610	322	333	410	40	34	34
6	7x1.04	3.12	1.0	0.15	1.8	1.8	1.8	16.14	14.96	18.29	3.080	394	413	514	51	43	43
7	7x1.13	3.39	1.0	0.15	1.8	1.8	1.8	16.68	17.54	18.94	2.610	431	454	568	56	48	48
10	7x1.35	4.05	1.0	0.15	1.8	1.8	1.8	18.00	18.97	20.54	1.830	530	566	698	70	60	60
16	7x1.70	5.10	1.0	0.15	1.8	1.8	1.8	20.10	21.24	23.08	1.150	712	775	962	91	80	80
25	7x2.14	6.42	1.2	0.15	1.8	1.8	1.8	23.54	24.95	27.32	0.727	1028	1126	1417	119	101	101
35	7x 2.52	7.56	1.2	0.15	1.8	1.8	1.9	25.82	27.41	30.20	0.524	1306	1450	1831	148	126	126
50	19x1.80	9.00	1.4	0.15	1.9	2.0	2.1	29.70	31.79	35.46	0.387	1760	1967	2422	180	153	153
70	19x 2.14	10.70	1.4	0.15	2.0	2.1	2.2	33.30	35.66	39.77	0.268	2326	2628	3353	232	196	196
95	19x 2.52	12.60	1.6	0.15	2.2	2.3	2.4	38.30	41.03	46.14	0.193	3141	3556	4577	282	238	238
120	37x 2.03	14.21	1.6	0.15	2.3	2.4	2.6	41.72	44.71	50.43	0.153	3837	4370	5631	328	276	276
150	37x 2.25	15.75	1.8	0.15	2.4	2.5	2.8	45.80	49.10	55.93	0.124	4665	5312	6914	379	319	319
185	37x 2.52	17.64	2.0	0.15	2.6	2.7	3.0	50.78	54.44	61.87	0.0991	5789	6595	8557	434	364	364
240	61x 2.25	20.25	2.2	0.15	2.8	2.9	3.2	57.20	61.40	69.55	0.0754	7470	8529	11026	514	430	430
300	61x2.52	22.68	2.4	0.15	3.0	3.2	3.5	63.26	68.06	77.40	0.0601	9250	10608	13753	593	497	497
400	61x2.90	26.10	2.6	0.15	3.3	3.4	3.8	73.10	76.71	87.25	0.047	9526	13801	17875	892	597	597


DK-CVV 3C + 1C
Tiết diện danh định	Đường kính ruột dẫn Appox. Conductor diameter		Chiều dày cách điện danh định Nom. Thickness of insulation		Bề dày băng nhôm	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC Max. DC resistance at 20ºC		Trọng lượng gần đúng	Dòng điện cho phép
Tiết diện danh định	Pha	Trung tính	Pha	Trung tính	Bề dày băng nhôm	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Pha	Trung tính	Trọng lượng gần đúng	Dòng điện cho phép
Nominal area	Active	Neutral	Active	Neutral	Nom. Thickness of Al tape screen	Nom. Thickness of outer shealth	Approx. overall diameter of cable	Active	Neutral	Approx. Weight	Permissble current
mm²	mm	mm	mm	mm	mm	mm	mm	Ω/km	Ω/km	kg/km	A
CÁN NÉN CHẶT/CIRCULAR COMPACTED
3x10 + 1x6	3.67	7/3.12	1.0	1.0	0.15	1.8	19.29	1.830	3.080	532	60
3x11 + 1x7	7/4.2	7/3.39	1.0	1.0	0.15	1.8	20.41	1.700	2.600	573	63
3x16 + 1x10	4.70	3.67	1.0	1.0	0.15	1.8	21.49	1.150	1.830	728	80
3x16 + 1x11	4.70	7/4.2	1.0	1.0	0.15	1.8	21.81	1.150	1.710	737	80
3x22 + 1x11	6.00	7/4.2	1.2	1.0	0.15	1.8	24.90	0.840	1.710	1031	93
3x25 + 1x16	5.73	4.70	1.2	1.0	0.15	1.8	24.71	0.727	1.150	1059	101
3x35 + 1x25	6.80	5.73	1.2	1.2	0.15	1.9	30.72	0.524	0.727	1341	126
3x50 + 1x25	8.00	5.73	1.4	1.2	0.15	2.0	33.82	0.387	0.727	1749	153
3x50 + 1x35	8.00	6.80	1.4	1.2	0.15	2.1	34.67	0.387	0.524	1763	153
3x70 + 1x35	9.70	6.80	1.4	1.2	0.15	2.2	37.95	0.268	0.524	2416	196
3x70 + 1x50	9.70	8.00	1.4	1.4	0.15	2.2	38.92	0.268	0.387	2439	196
3x95 + 1x50	11.50	8.00	1.6	1.4	0.15	2.4	43.31	0.193	0.387	3324	238
3x95 + 1x70	11.50	9.70	1.6	1.4	0.15	2.4	44.34	0.193	0.268	3357	238
XOẮN ĐỒNG TÂM/CONCENTRIC STRANDED
3x10 + 1x6	7/4.05	7/3.12	1.0	1.0	0.15	1.8	17.29	1.830	3.080	654	60
3x11 + 1x7	7/4.20	7/3.39	1.0	1.0	0.15	1.8	18.41	1.700	2.600	694	63
3x16 + 1x10	7/5.10	7/4.05	1.0	1.0	0.15	1.8	19.49	1.150	1.830	908	80
3x16 + 1x11	7/5.10	7/4.20	1.0	1.0	0.15	1.8	19.81	1.150	1.710	916	80
3x22 + 1x11	7/6.00	7/4.20	1.2	1.0	0.15	1.8	22.90	0.840	1.710	1153	93
3x25 + 1x16	7/6.42	7/5.10	1.2	1.0	0.15	1.8	22.71	0.727	1.150	1318	101
3x35 + 1x25	7/7.56	7/6.42	1.2	1.2	0.15	1.8	25.52	0.524	0.727	1763	126
3x50 + 1x25	19/9.00	7/6.42	1.4	1.2	0.15	1.9	28.62	0.387	0.727	2260	153
3x50 + 1x35	19/9.00	7/7.56	1.4	1.2	0.15	1.9	29.27	0.387	0.524	2367	153
3x70 + 1x35	19/10.70	7/7.56	1.4	1.2	0.15	2.0	32.55	0.268	0.524	3036	196
3x70 + 1x50	19/10.70	19/9.00	1.4	1.4	0.15	2.0	33.52	0.268	0.387	3199	196
3x95 + 1x50	19/12.60	19/9.00	1.6	1.4	0.15	2.2	37.91	0.193	0.387	4099	238
3x95 + 1x70	19/12.60	19/10.70	1.6	1.4	0.15	2.2	38.94	0.193	0.268	4332	238

CC: Ruột dẫn cán nén chặt (Circular compacted conductor)

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
