CVV/DATA – 0.6/1kV

Cu/PVC/PVC/DATA/PVC

Cáp điện lực, 4 lõi, ruột dẫn đồng, cách điện PVC, 2 lớp băng nhôm, vỏ ngoài PVC

TIÊU CHUẨN

IEC 60228
TCVN 5935
IEC 60502-1

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 0.6/1kV.
Điện áp thử 50Hz trong 5 phút: 3.5kV.
Nhiệt độ làm việc danh định tối đa ruột dẫn: 70ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 160ºC.

Nhóm chức năng: Cáp điện lực hạ thế

ỨNG DỤNG:

Sử dụng trong các công trình, thang cáp, máng cáp, ống đi trên tường hoặc âm tường, trong các hộp cáp kín, trong nhà xưởng, tòa nhà, nguồn đi đến các thiết bị máy móc trong các ống chôn dưới lòng đất…

CẤU TRÚC:

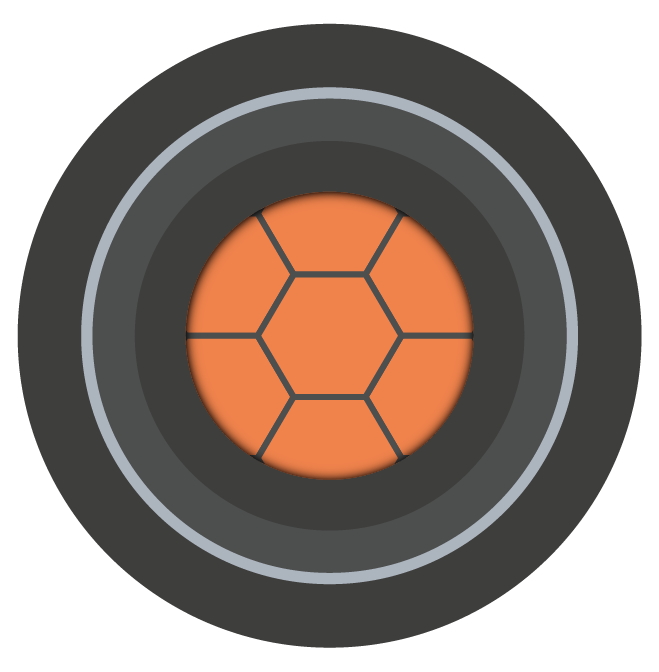

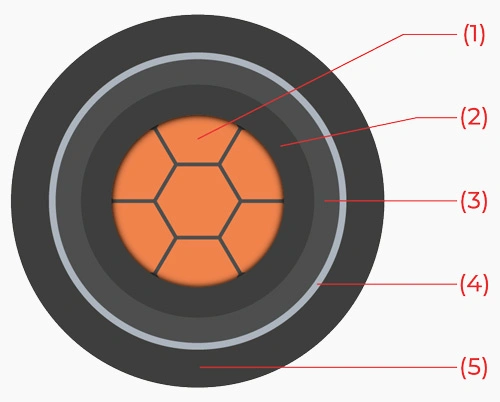

Cấu trúc LV - 0.6/1 kV - CVV-DATA 3C+1C

1. Ruột dẫn: Ruột đồng cấp 2, cán nén chặt.

2. Cách điện: nhựa PVC.

3. Lớp độn: Sợi PP, băng quấn.

4. Lớp bọc bên trong: PVC.

5. Giáp kim loại: 2 lớp băng nhôm.

6. Vỏ ngoài: Nhựa PVC

KÝ HIỆU IN TRÊN CÁP:

NGOC LAN CABLE® – [NĂM SX] – Cu/PVC/PVC/DATA/PVC 3C x [SIZE] + 1C x [SIZE] mm² 0.6/1kV- #### m

NHẬN BIẾT CÁP:

Cách điện:

Pha: Màu vàng, lam, đỏ
Trung tính: Đen

Vỏ ngoài: Màu đen hoặc màu khác

BẢNG THÔNG SỐ KỸ THUẬT


CVV/DATA 3C + 1C - 0.6/1kV
Tiết diện danh định	Đường kính ruột dẫn Appox. Conductor diameter			Chiều dày cách điện danh định Nom. Thickness of insulation			Chiều dày lớp bọc trong	Chiều dày băng kim loại	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC Max. DC resistance at 20ºC		Dòng điện cho phép Permissble current
Nominal area	Pha Active	Trung tính Neutral	Pha Active	Trung tính Neutral	Nom. Thickness of inner covering	Appox. Conductor diameter	Nom. Thickness of outer shealth	Approx. overall diameter of cable	Pha Active	Trung tính Neutral	Pha Active	Trung tính Neutral
mm²	mm			mm			mm	mm	mm	mm	Ω/km		A
3x10 + 1x6	3.67	3.12	1.0	1.0	1.0	0.5	1.8	22.99	1.830	3.080	60	43
3x11 + 1x6	3.75	3.12	1.0	1.0	1.0	0.5	1.8	23.13	1.710	3.080	63	43
3x14 + 1x7	4.80	3.39	1.0	1.0	1.0	0.5	1.8	24.11	1.300	2.640	73	48
3x16 + 1x10	4.70	3.67	1.0	1.0	1.0	0.5	1.8	25.19	1.150	1.830	80	60
3x22 + 1x11	6.00	3.75	1.2	1.0	1.0	0.5	1.9	28.80	0.840	1.710	93	63
3x25 + 1x16	5.73	4.70	1.2	1.0	1.0	0.5	2.0	28.81	0.727	1.150	101	80
3x35 + 1x25	6.80	5.73	1.2	1.2	1.0	0.5	2.0	31.62	0.524	0.727	126	101
3x38 + 1x22	7.80	6.00	1.2	1.2	1.2	0.5	2.1	34.92	0.497	0.840	165	120
3x50 + 1x25	8.00	5.73	1.4	1.2	1.2	0.5	2.1	35.12	0.387	0.727	153	101
3x50 + 1x35	8.00	6.80	1.4	1.2	1.2	0.5	2.1	35.77	0.387	0.524	153	126
3x70 + 1x35	9.70	6.80	1.4	1.2	1.2	0.5	2.2	39.05	0.268	0.524	196	126
3x70 + 1x50	9.70	8.00	1.4	1.4	1.2	0.5	2.2	40.02	0.286	0.387	196	153
3x95 + 1x50	11.50	8.00	1.6	1.4	1.4	0.5	2.4	44.81	0.193	0.387	239	153
3x95 + 1x70	11.50	9.70	1.6	1.4	1.4	0.5	2.4	45.84	0.193	0.268	239	196
3x120+1x70	12.85	9.70	1.6	1.4	1.4	0.5	2.5	48.49	0.153	0.268	276	196
3x120+1x95	12.85	11.50	1.6	1.6	1.4	0.5	2.5	49.82	0.153	0.193	276	239
3x150+1x70	14.30	9.70	1.8	1.4	1.4	0.5	2.6	52.04	0.124	0.268	319	196
3x150+1x95	14.30	11.50	1.8	1.6	1.4	0.5	2.7	53.58	0.124	0.193	319	239
3x185+1x95	15.80	11.50	2.0	1.6	1.6	0.5	2.8	57.63	0.0991	0.193	364	239
3x185+1x120	15.80	12.85	2.0	1.6	1.6	0.5	2.8	58.45	0.0991	0.153	364	276
3x240+1x120	18.30	12.85	2.2	1.6	1.6	0.5	3.0	64.11	0.0754	0.153	462	276
3x240+1x150	18.30	14.30	2.2	1.8	1.6	0.5	3.0	65.23	0.0754	0.124	430	319
3x300+1x150	20.70	14.30	2.4	1.8	1.6	0.5	3.2	70.71	0.0601	0.124	497	319
3x300+1x185	20.70	15.80	2.4	2.0	1.8	0.5	3.3	72.46	0.0601	0.0991	497	364

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
