WB-AXV/DSTA – 0.6/1kV

WB/Al/XLPE/PVC/DSTA/PVC

Power cable, 2, 4 core, aluminum conductor with water blocking, XLPE insulated, double galvanized steel tape armoured, PVC sheathed.

STANDARDS

IEC 60228/ TCVN 6612
IEC 60502-1/ TCVN 5935-1

TECHNICAL CHARACTERISTICS

Rated voltage (Uo/U): 0.6/1kV.
Voltage test 50Hz – 5min: 3.5kV.
Max. conductor temperature in normal operation: 90ºC.
Max. conductor temperature in short-circuit for 5s max duration: 250ºC.

Voltage Group: Low Voltage Cables

Function Group: Underground cables

APPLICATION:

Used in buildings, cable ladders, cable trays, pipes running on walls or in walls, in closed cable boxes, in factories, buildings, sources go to mechanical equipment in pipes buried underground,…

STRUCTURE:

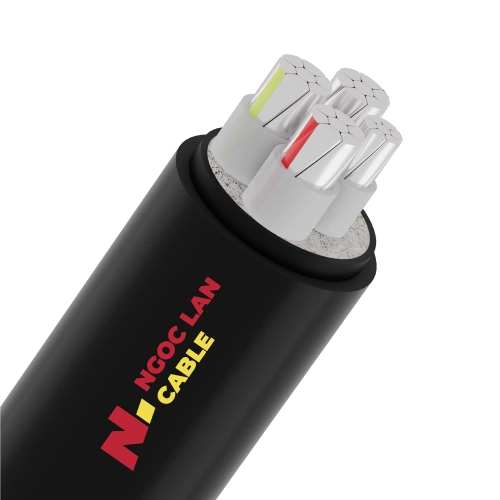

LV-0.6-1kV-WB-AXV-DSTA-3C-1C

1. Conductor: Hard drawn aluminum, circular compacted or concentric stranded conductor (class 2), water blocking system of conductor.
2. Color tapes: Color tapes lie between conductor and natural color insulation.
3. Insulation: XLPE.
4. Filler: PP filling, binding tape.
5. Inner covering: PVC.
6. Armour: Double galvanized steel tape.
7. Outer sheath: PVC.

MARKINGS ON CABLE:

2 cores: NGOC LAN CABLE® – [YEAR] – WB-AL/XLPE/PVC/DSTA/PVC 2C x [SIZE] mm² 0.6/1kV- #### m

3 active cores + 1 neutral core: NGOC LAN CABLE® – [YEAR] – WB-AL/XLPE/PVC/DSTA/PVC 3C x [SIZE] + 1C x [SIZE] mm² 0.6/1kV- #### m

CABLE IDENTIFICATION:

Color tapes:

2 cores: Black and red.
4 cores:
- Active core: Red, yellow, blue.
- Neutral core: No color tapes.

Insulation: Natural or black color.

Outer sheath: Black.

TECHNICAL SPECIFICATIONS TABLE


WB-AXV/DSTA 2C - 0.6/1kV
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày cách điện danh định	Chiều dày băng thép	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Dòng điện cho phép	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of insulation	Nom. Thickness of steel tape screen	Nom. Thickness of outer shealth	Cable overall diamter	Max. DC resistance at 20ºC	Permissble current	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	mm	Ω/km	A	kg/km
CÁN NÉN CHẶT/CIRCULAR COMPACTED
16	CC	4.80	0.7	0.2	1.8	20.8	1.910	84	664
25	CC	5.80	0.9	0.2	1.8	23.6	1.200	107	807
35	CC	7.00	0.9	0.2	1.8	26.0	0.868	129	1148
50	CC	8.20	1.0	0.2	2.0	32.6	0.641	153	1760
70	CC	9.70	1.1	0.5	2.2	37.6	0.443	188	2169
95	CC	11.50	1.1	0.5	2.3	41.4	0.320	226	2679
120	CC	12.85	1.2	0.5	2.4	45.1	0.253	257	3112
150	CC	14.50	1.4	0.5	2.5	49.4	0.206	287	3798
185	CC	15.80	1.6	0.5	2.7	53.2	0.164	324	4373
240	CC	18.30	1.7	0.5	2.9	59.4	0.125	375	6073
300	CC	20.70	1.8	0.5	3.1	65.0	0.100	419	6241
XOẮN ĐỒNG TÂM/CONCENTRIC STRANDED
16	7x1.70	5.10	0.7	0.2	1.8	21.4	1.910	84	1125
25	7x2.14	6.42	0.9	0.2	1.8	24.8	1.200	107	1574
35	7x2.52	7.56	0.9	0.2	1.8	27.1	0.868	129	2716
50	19x1.80	9.00	1.0	0.2	2.1	34.1	0.641	153	3385
70	19x2.14	10.70	1.1	0.5	2.2	39.4	0.443	188	4321
95	19x2.52	12.60	1.1	0.5	2.4	43.8	0.320	226	5324
120	37x2.03	14.21	1.2	0.5	2.5	48.0	0.253	257	6452
150	37x2.25	15.75	1.4	0.5	2.6	52.1	0.206	287	7615
185	37x2.52	17.64	1.6	0.5	2.8	57.5	0.164	324	9266
240	61x2.25	20.25	1.7	0.5	3.0	63.5	0.125	375	11411
300	61x2.52	22.68	1.8	0.5	3.2	69.2	0.100	419	13596


WB-AXV/DSTA 3C + 1C - 0.6/1kV
Tiết diện danh định	Số sợi/ Đường kính ruột dẫn Number of wire/Appox. Conductor diameter		Chiều dày cách điện danh định Nom. Thickness of insulation		Chiều dày băng thép	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC Max. DC resistance at 20ºC		Dòng điện cho phép	Trọng lượng gần đúng
Tiết diện danh định	Pha	Trung tính	Pha	Trung tính	Chiều dày băng thép	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC Max. DC resistance at 20ºC		Dòng điện cho phép	Trọng lượng gần đúng
Nominal area	Active	Neutral	Active	Neutral	Nom. Thickness of steel tape screen	Nom. Thickness of outer shealth	Approx. Overall diameter of cable	Active	Neutral	Permissble current	Approx. Weight
mm²	Nº/mm	Nº/mm	mm	mm	mm	mm	mm	Ω/km	Ω/km	A	kg/km
CÁN NÉN CHẶT/CIRCULAR COMPACTED
3x25+1x16	5.80	4.80	0.9	0.7	0.2	1.8	25.9	1.200	1.910	99	822
3x35+1x16	7.00	4.80	0.9	0.7	0.2	1.9	28.3	0.868	1.910	119	972
3x50+1x25	8.20	5.80	1.0	0.9	0.5	2.1	36.7	0.641	1.200	140	1734
3x50+1x35	8.20	7.00	1.0	0.9	0.5	2.2	37.6	0.641	0.868	140	1809
3x70+1x35	9.70	7.00	1.1	0.9	0.5	2.3	40.9	0.443	0.868	173	2163
3x70+1x50	9.70	8.20	1.1	1.0	0.5	2.3	41.8	0.443	0.641	173	2238
3x95+1x50	11.50	8.20	1.1	1.0	0.5	2.4	45.6	0.320	0.641	204	2667
3x95+1x70	11.50	9.70	1.1	1.1	0.5	2.5	46.9	0.320	0.443	204	2805
3x120+1x70	12.85	9.70	1.2	1.1	0.5	2.6	49.9	0.253	0.443	231	3182
3x120+1x95	12.85	11.50	1.2	1.1	0.5	2.6	51.0	0.253	0.320	231	3308
3x150+1x95	14.50	11.50	1.4	1.1	0.5	2.7	54.9	0.206	0.320	261	3826
3x185+1x95	15.80	11.50	1.6	1.1	0.5	2.9	58.8	0.164	0.320	292	4382
3x185+1x120	15.80	12.85	1.6	1.2	0.5	3.0	59.9	0.164	0.253	292	4535
3x240+1x120	18.30	12.85	1.7	1.2	0.5	3.1	65.0	0.125	0.253	336	5374
3x240+1x150	18.30	14.50	1.7	1.4	0.5	3.1	66.3	0.125	0.206	336	5552
3x300+1x150	20.70	14.50	1.8	1.4	0.5	3.3	71.4	0.100	0.206	379	6329
3x300+1x185	20.70	15.80	1.8	1.6	0.5	3.3	72.8	0.100	0.164	379	6566
XOẮN ĐỒNG TÂM/CONCENTRIC STRANDED
3x25+1x16	7/ 6.42	7/ 5.10	0.9	0.7	0.2	1.8	27.3	1.200	1.910	99	895
3x35+1x16	7/ 7.56	7/ 5.10	0.9	0.7	0.2	2.0	33.1	0.868	1.910	119	1224
3x50+1x25	19/ 9.00	7/ 6.42	1.0	0.9	0.5	2.2	38.7	0.641	1.200	140	1927
3x50+1x35	19/ 9.00	7/ 7.56	1.0	0.9	0.5	2.2	39.4	0.641	0.868	140	1990
3x70+1x35	19/ 10.70	7/ 7.56	1.1	0.9	0.5	2.3	43.1	0.443	0.868	173	2367
3x70+1x50	19/ 10.70	19/ 9.00	1.1	1.0	0.5	2.4	44.7	0.443	0.641	173	2532
3x95+1x50	19/ 12.60	19/ 9.00	1.1	1.0	0.5	2.5	48.3	0.320	0.641	204	2971
3x95+1x70	19/ 12.60	19/ 10.70	1.1	1.1	0.5	2.6	49.7	0.320	0.443	204	3121
3x120+1x70	37/ 14.21	19/ 10.70	1.2	1.1	0.5	2.7	53.2	0.253	0.443	231	3564
3x120+1x95	37/ 14.21	19/ 12.60	1.2	1.1	0.5	2.7	54.3	0.253	0.320	231	3711
3x150+1x95	37/ 15.75	19/ 12.60	1.4	1.1	0.5	2.8	58.4	0.206	0.320	261	4274
3x185+1x95	37/ 17.64	19/ 12.60	1.6	1.1	0.5	3.0	63.0	0.164	0.320	292	4947
3x185+1x120	37/ 17.64	37/ 14.21	1.6	1.2	0.5	3.0	64.1	0.164	0.253	292	5099
3x240+1x120	61/ 20.25	37/ 14.21	1.7	1.2	0.5	3.2	69.6	0.125	0.253	336	6024
3x240+1x150	61/ 20.25	37/ 15.75	1.7	1.4	0.5	3.3	70.9	0.125	0.206	336	6229
3x300+1x150	61/ 22.68	37/ 15.75	1.8	1.4	0.5	3.4	76.3	0.100	0.206	379	7236
3x300+1x185	61/ 22.68	37/ 17.64	1.8	1.6	0.5	3.5	77.9	0.100	0.164	379	7497
