WB-AXVe – 3.6/6(7.2)kV

WB/Al/Semi/XLPE/PVC

Power cable, single core, aluminum conductor with water blocking, conductor screen, XLPE insulated, PVC sheathed.

STANDARDS

Used for power transmission lines and power distribution…

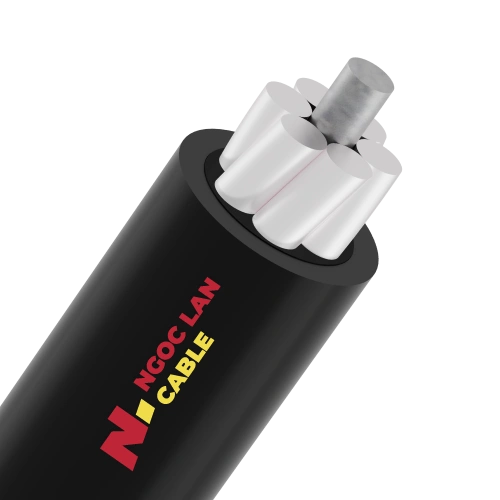

Cấu trúc MV - 3.6/6(7.2)KV - WB-AXVe 1C-x

1. Conductor: Aluminum conductor (class 2), complied to TCVN 6612, water blocking system of conductor.

2. Conductor screen: Semi – conductive compound.

3. Insulation: XLPE.

4. Outer sheath: PVC.

NGOC LAN CABLE® – [YEAR] – WB-Al/Sc/XLPE/PVC 1C x [SIZE] mm² 3.6/6(7.2)KV – #### m

Insulation: Natural color.

Outer sheath: Black or other color.


Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày lớp bán dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of semiconductor	Nom. Thickness of insulation	Nom. Thickness of outer shealth	Approx. Overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	mm	Ω/km	kg/km
25	7 x 2.14	6.42	0.6	2.5	1.4	15.42	1.200	252
35	7 x 2.52	7.56	0.6	2.5	1.5	16.76	0.868	307
50	19 x 1.80	9.00	0.6	2.5	1.5	18.20	0.641	372
70	19 x 2.14	10.70	0.6	2.5	1.6	20.10	0.443	468
95	19 x 2.52	12.60	0.6	2.5	1.7	22.20	0.320	589
120	37 x 2.03	14.21	0.6	2.5	1.7	23.81	0.253	693
150	37 x 2.25	15.75	0.6	2.5	1.8	25.55	0.206	813
185	37 x 2.52	17.64	0.6	2.5	1.8	27.44	0.164	960
240	61 x 2.25	20.25	0.6	2.6	1.9	30.45	0.125	1205
300	61 x 2.52	22.68	0.6	2.8	2.0	33.48	0.100	1472
