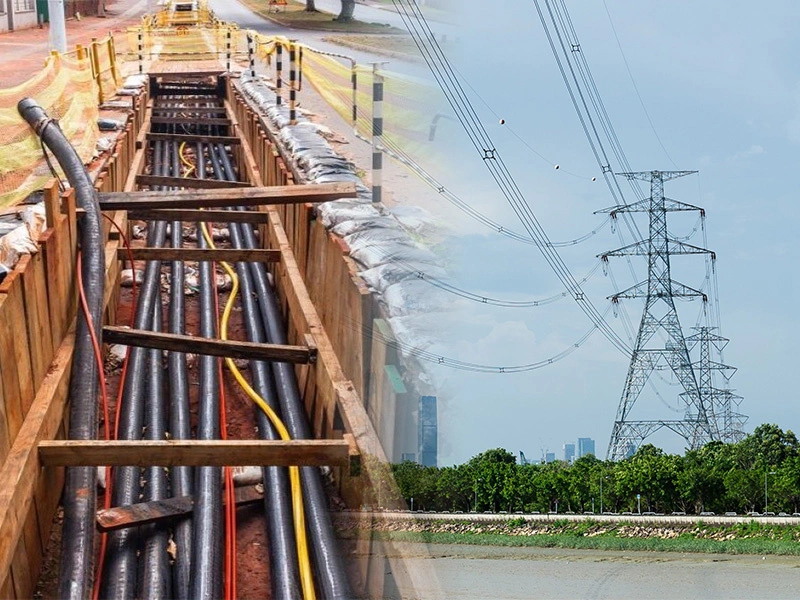

Trong hệ thống truyền tải và phân phối điện năng hiện đại, việc lựa chọn giữa cáp ngầm và cáp điện treo (hay còn gọi là cáp trên không) là một quyết định quan trọng ảnh hưởng trực tiếp đến hiệu quả vận hành, chi phí đầu tư và độ an toàn của toàn bộ công trình.
- Cấu tạo chi tiết của cáp ngầm và cáp điện treo
- So sánh chi tiết về quy trình thi công, độ bền, hiệu suất tản nhiệt và chi phí vận hành
- Cách lựa chọn cáp ngầm và cáp treo phù hợp cho dự án, công trình của bạn
Qua đây, các bạn sinh viên ngành kỹ thuật điện hay những người quan tâm đến lĩnh vực này sẽ có cái nhìn khách quan và đầy đủ để đưa ra quyết định lựa chọn phù hợp nhất cho từng dự án cụ thể.
1. Cáp ngầm là gì? Cáp điện treo (đường dây trên không) là gì?
Cáp ngầm là loại cáp điện được lắp đặt dưới lòng đất hoặc trong các công trình ngầm như hào, rãnh, đường hầm… được bảo vệ bởi các lớp vỏ đặc biệt chống ẩm và chống va đập cơ học.
Trong khi đó, cáp điện treo (cáp trên không) được giăng trên các cột điện, treo trong không khí và tiếp xúc trực tiếp với môi trường bên ngoài. Cáp được thiết kế để chịu được các điều kiện thời tiết khắc nghiệt như mưa, gió, tia UV và nhiệt độ thay đổi.
Mỗi loại cáp đều có những ưu điểm và hạn chế riêng, do đó việc so sánh cáp ngầm và cáp điện treo sẽ giúp bạn đánh giá được từng điều kiện cụ thể về địa hình, môi trường, yêu cầu kỹ thuật và khả năng tài chính.
2. Cấu tạo của cáp ngầm và cáp điện treo
2.1. Cáp ngầm
Cáp ngầm có cấu tạo phức tạp hơn cáp điện treo do phải đảm bảo khả năng chịu đựng các điều kiện khắc nghiệt dưới lòng đất. Cấu trúc điển hình của cáp ngầm bao gồm:
- Ruột dẫn điện: Thường làm từ đồng hoặc nhôm, có tiết diện từ 10mm² đến 300mm².
- Lớp cách điện: Sử dụng vật liệu XLPE (polyethylene liên kết ngang) hoặc PVC, có độ dày lớn để chịu được điện áp cao và điều kiện ẩm ướt.
- Vỏ bọc bên trong: Thường là PVC, bảo vệ lớp cách điện và tạo độ bền cơ học.
- Lớp giáp kim loại: Thường là 2 lớp băng thép (DSTA), 2 lớp băng nhôm (DATA), sợi thép (SWA)… giúp bảo vệ cáp khỏi tác động cơ học từ bên ngoài như đào đất, va chạm.
- Vỏ bọc ngoài: Làm từ PVC, có khả năng chống ẩm, chống mối mọt và hóa chất trong đất.
Để biết thêm chi tiết về các loại cáp ngầm, bạn có thể tham khảo bài viết tại đây để có cái nhìn toàn diện hơn
2.2. Cáp điện treo
Cáp điện treo có cấu tạo đơn giản hơn, có thể là dây có vỏ bọc cách điện hoặc dây dẫn trần, tập trung vào tăng độ bền kéo, chịu lực khi treo trên không và chịu thời tiết. Cấu trúc của cáp thường gồm:
- Ruột dẫn điện: Làm từ đồng, nhôm, nhôm lõi thép, hợp kim nhôm, thường được thiết kế với cấu trúc xoắn giúp tăng độ bền kéo, chịu lực khi treo và chịu rung động do gió.
- Lớp cách điện: Sử dụng XLPE hoặc PVC.
- Lớp vỏ bọc ngoài: Thường sử dụng PVC, bảo vệ lớp cách điện khỏi các tác động cơ học, tia UV và các tác nhân gây hại khác.
3. So sánh cáp ngầm và cáp điện treo
3.1. So sánh thi công, lắp đặt, bảo dưỡng và sửa chữa
Quy trình thi công, bảo dưỡng và sửa chữa là hai yếu tố quan trọng ảnh hưởng trực tiếp đến chi phí, thời gian triển khai cũng như hiệu quả vận hành của hệ thống cáp điện.
Bảng dưới đây so sánh chi tiết những điểm khác biệt giữa cáp ngầm và cáp điện treo:
| Tiêu chí | Cáp ngầm | Cáp điện treo |
|---|---|---|
| Quy trình thi công | Phức tạp, tốn kém, đòi hỏi kỹ thuật cao | Đơn giản, nhanh chóng hơn |
| Chi phí thi công | Cao (đào đất, phục hồi mặt đường tốn kém, đặc biệt ở đô thị) | Thấp hơn 40-60% so với cáp ngầm |
| Thời gian thi công | Dài, ảnh hưởng giao thông | Nhanh (có thể hoàn thành trong vài ngày, không ảnh hưởng nhiều đến giao thông và hoạt động dưới mặt đất) |
| Khó khăn thi công | Phải phối hợp nhiều đơn vị quản lý hạ tầng; nguy cơ va chạm công trình ngầm; yêu cầu kỹ thuật cao khi nối cáp; khó thi công qua sông, kênh, địa hình phức tạp | Ít khó khăn; có thể thi công ở địa hình đồi núi, rừng rậm dễ dàng |
| Phát hiện sự cố | Khó, cần thiết bị chuyên dụng như máy đo phóng điện cục bộ hoặc thiết bị định vị | Dễ dàng quan sát bằng mắt thường |
| Sửa chữa | Phức tạp, tốn kém (đòi hỏi đào bới, kỹ thuật viên chuyên nghiệp nếu hỏng đầu cáp/khớp nối) | Nhanh chóng, đơn giản (chỉ cần thang nâng hoặc leo cột); chi phí thấp |
| Tần suất bảo trì | Thấp (được bảo vệ tốt dưới lòng đất) | Cao hơn (chịu ảnh hưởng trực tiếp từ thời tiết và môi trường) |
3.2. So sánh an toàn, độ tin cậy và tác động môi trường
Cáp ngầm được đánh giá cao về mặt an toàn tuy nhiên cũng tiềm ẩn nhiều rủi ro so với cáp treo
| Tiêu chí | Cáp ngầm | Cáp treo |
|---|---|---|
| An toàn con người | Cao (không tiếp xúc trực tiếp với người và động vật) | Thấp hơn (nguy cơ tiếp xúc điện cao nếu cáp rơi, đứt hoặc cách điện hỏng) |
| Chịu tác động thiên tai | Không bị ảnh hưởng bởi bão, lũ, cây đổ, sét đánh | Dễ bị ảnh hưởng bởi bão, lũ, cây đổ, sét |
| Nguy cơ cháy nổ | Thấp (giảm thiểu cháy nổ lan rộng) | Cao hơn (có nguy cơ lan rộng khi sự cố) |
| Rủi ro sự cố | Khó dập tắt khi cháy trong hào cáp, nguy cơ đào đứt khi thi công khác, thấm ẩm khi ngập nước kéo dài | Nguy hiểm cho phương tiện cao (xe container, cần cẩu), ảnh hưởng cảnh quan đô thị |
| Tác động môi trường | Ít chịu ảnh hưởng bởi tia UV, gió bão, mưa axit, nhiệt độ ổn định | Chịu tác động trực tiếp từ tia UV, nhiệt độ biến đổi mạnh, mưa, gió |
| Nguy cơ hư hỏng | Bị ăn mòn do độ ẩm, hóa chất trong đất, mối mọt, chuột | Vỏ bọc lão hóa nhanh do tia UV, đứt do rung động, gió bão, cây đè, va chạm |
3.3. Hiệu suất truyền tải và tản nhiệt
Khả năng tản nhiệt là yếu tố quan trọng quyết định hiệu suất truyền tải điện, khả năng mang tải và tuổi thọ của hệ thống cáp. Sự khác biệt về môi trường lắp đặt tạo ra những ưu nhược điểm riêng biệt giữa cáp ngầm và cáp treo.
| Tiêu chí | Cáp ngầm | Cáp điện treo |
|---|---|---|
| Môi trường tản nhiệt | Qua đất xung quanh, bị hạn chế tỏa nhiệt | Qua không khí, làm mát bởi gió tự nhiên |
| Yếu tố ảnh hưởng | Độ ẩm của đất (đất khô dẫn nhiệt kém hơn đất ẩm), nhiệt độ bị tích tụ khi nhiều cáp đặt gần nhau | Gió tự nhiên; không bị ảnh hưởng nhiều bởi nhiệt tích tụ từ cáp lân cận |
| Khả năng mang tải | Tương đương cáp điện treo | Tương đương cáp ngầm, tuy nhiên có thể truyền tải điện áp cao hơn so với cáp ngầm |
| Tổn thất điện năng | Cao hơn do nhiệt độ cao làm tăng điện trở | Thấp hơn (nhiệt độ thấp giúp giảm điện trở) |
| Ổn định nhiệt độ | Cao (nhiệt độ đất ổn định, dao động ít theo mùa); dễ dự đoán và kiểm soát khả năng mang tải | Thấp hơn (bị ảnh hưởng bởi thay đổi thời tiết đột ngột) |
| Nguy cơ quá tải nhiệt | Cao hơn do tản nhiệt hạn chế | Thấp hơn trong điều kiện vận hành khắc nghiệt |
3.4. So sánh chi phí đầu tư và vận hành
Chi phí là một trong những yếu tố quyết định quan trọng khi lựa chọn giữa cáp ngầm và cáp treo. Bảng dưới đây phân tích chi tiết cơ cấu chi phí đầu tư và vận hành của hai loại cáp
| Hạng mục chi phí | Cáp ngầm | Cáp điện treo |
|---|---|---|
| Chi phí đầu tư ban đầu | ||
| Vật liệu cáp | Cao hơn | Thấp hơn |
| Thi công lắp đặt | Rất cao (đào đất, lấp) | Thấp (cột + giăng dây) |
| Thiết bị phụ trợ | Đắt (hào, nắp, biển báo) | Rẻ (sứ, kẹp, giằng) |
| Tổng đầu tư | 100% (mốc so sánh) | 40-60% |
| Chi phí vận hành | ||
| Bảo trì định kỳ | Thấp (ít hỏng hóc) | Cao hơn (kiểm tra thường xuyên) |
| Sửa chữa khi hỏng | Rất cao (đào bới) | Thấp (dễ tiếp cận) |
| Tổn thất điện năng | Cao hơn một chút | Thấp hơn (tản nhiệt tốt) |
Lựa chọn dựa trên khả năng tài chính:
- Dự án có ngân sách hạn chế, cần khai thác nhanh → ưu tiên cáp treo
- Dự án dài hạn, có nguồn vốn đầu tư ban đầu lớn → cân nhắc cáp ngầm
- Khu vực có giá trị đất cao, cảnh quan quan trọng → cáp ngầm mặc dù đắt hơn vẫn được ưu tiên
4. Nên chọn cáp ngầm hay cáp treo? (Ứng dụng thực tế)
4.1 Ứng dụng
Cáp ngầm được ưu tiên sử dụng trong các trường hợp sau:
- Khu vực đô thị và trung tâm thành phố:
- Nơi mật độ dân cư cao, yêu cầu an toàn tuyệt đối
- Khu vực có cảnh quan đô thị quan trọng, không muốn lộ dây điện gây mất mỹ quan
- Các tuyến phố cổ, khu du lịch, khu thương mại cao cấp
- Khu công nghiệp và các công trình đặc biệt:
- Nhà máy, xí nghiệp có yêu cầu an toàn cao
- Sân bay, cảng biển, bệnh viện, trung tâm dữ liệu
- Khu vực có nhiều thiết bị nhạy cảm với nhiễu điện từ
- Địa hình đặc biệt:
- Vùng ven biển, đảo (tránh ăn mòn do không khí mặn)
- Khu vực có bão thường xuyên
- Qua sông, kênh rạch, đường thủy (cáp ngầm đáy sông)
Cáp điện treo trên không phù hợp với:
- Khu vực nông thôn và vùng sâu vùng xa:
- Mật độ dân cư thấp, yêu cầu đầu tư thấp
- Đường dây dài, địa hình đồi núi phức tạp
- Khu vực khó tiếp cận để thi công cáp ngầm
- Khu dân cư phổ thông:
- Các khu dân cư đang phát triển
- Khu vực có mật độ xây dựng vừa phải
- Nơi cần triển khai nhanh, chi phí thấp
- Tuyến truyền tải đường dài:
- Đường dây nối giữa các trạm biến áp
- Khu vực rừng núi, đồng bằng rộng lớn
4.2. Hướng dẫn lựa chọn phù hợp
Để lựa chọn loại cáp phù hợp, cần cân nhắc đồng bộ các yếu tố về kỹ thuật, kinh tế và môi trường. Dưới đây là những tiêu chí quan trọng cần xem xét:
Dựa vào yêu cầu kỹ thuật:
- Điện áp cao (≥35kV) và khoảng cách ngắn (<2km): ưu tiên cáp ngầm
- Điện áp trung thế, hạ thế, khoảng cách dài: cáp treo kinh tế hơn
- Yêu cầu độ tin cậy cao, ít bảo trì: cáp ngầm
Dựa vào môi trường:
- Đô thị đông đúc, cảnh quan quan trọng: cáp ngầm
- Nông thôn, vùng xa, địa hình khó: cáp treo
- Vùng ven biển, có bão: cân nhắc kỹ, ưu tiên cáp ngầm nếu có điều kiện
Dựa vào chi phí:
- Ngân sách hạn chế, cần triển khai nhanh: cáp treo
- Đầu tư dài hạn, có nguồn vốn lớn: cáp ngầm
5. Các câu hỏi thường gặp (FAQs)
5.1. Có thể kết hợp sử dụng cả hai loại cáp trong cùng một hệ thống không?
Hoàn toàn có thể và đây là giải pháp được áp dụng rộng rãi trong thực tế. Hệ thống phân phối điện thường kết hợp cáp ngầm ở khu vực đô thị, trung tâm dân cư và chuyển sang cáp treo ở ngoại ô, vùng nông thôn. Khi kết hợp, cần đảm bảo các yêu cầu kỹ thuật tại điểm chuyển tiếp như: khớp nối phù hợp, hệ thống chống sét, hộp đầu cáp đạt chuẩn.
5.2. Loại cáp nào an toàn hơn cho khu dân cư?
Cáp ngầm an toàn hơn rõ rệt cho khu dân cư vì loại bỏ nguy cơ tiếp xúc điện trực tiếp, không bị ảnh hưởng bởi thời tiết và giảm thiểu rủi ro do cây đổ, phương tiện va chạm. Tuy nhiên, cáp ngầm cũng cần được đánh dấu rõ ràng để tránh bị đào đứt khi thi công các công trình khác.
5.3. Cáp ngầm và cáp điện treo có tuổi thọ lâu hơn?
Cáp treo có thể có tuổi thọ về cơ học cao, nhất là bộ phận dây chịu lực, nhưng tuổi thọ phần cách điện và vỏ bảo vệ có thể bị ảnh hưởng nhanh hơn so với cáp ngầm.
Cáp ngầm thường có tuổi thọ dài hơn về mặt tổng thể (về phần dẫn điện và cách điện), do được bảo vệ tốt hơn khỏi các tác động từ môi trường khắc nghiệt.
Việc bảo trì và điều kiện lắp đặt, vận hành sẽ quyết định tuổi thọ thực tế của cả hai loại cáp này.
6. Kết luận: So sánh ưu nhược điểm cáp ngầm và cáp treo
Qua việc so sánh cáp ngầm và cáp điện treo, không có câu trả lời tuyệt đối nào cho việc loại nào tốt hơn mà chỉ có loại nào phù hợp hơn với từng dự án cụ thể.
Cáp ngầm là lựa chọn ưu tiên khi yêu cầu an toàn cao, tuổi thọ dài, thẩm mỹ đô thị. Đây là lựa chọn phù hợp cho khu đô thị, công nghiệp và những dự án có ngân sách đầu tư lớn, hướng đến hiệu quả dài hạn.
Cáp điện treo vượt trội về chi phí thấp, thi công nhanh, bảo trì dễ dàng và tản nhiệt hiệu quả. Đây sẽ là giải pháp tối ưu cho khu vực nông thôn, địa hình phức tạp và các dự án cần triển khai nhanh với ngân sách hạn chế.
Nếu còn băn khoăn trong việc lựa chọn loại cáp cho dự án điện của mình, hãy tham khảo thêm ý kiến của chuyên gia của Ngoc Lan Cable để được tư vấn kỹ hơn. Một lựa chọn đúng đắn không chỉ tiết kiệm chi phí mà còn đảm bảo an toàn và phát triển bền vững cho hệ thống điện của bạn.
