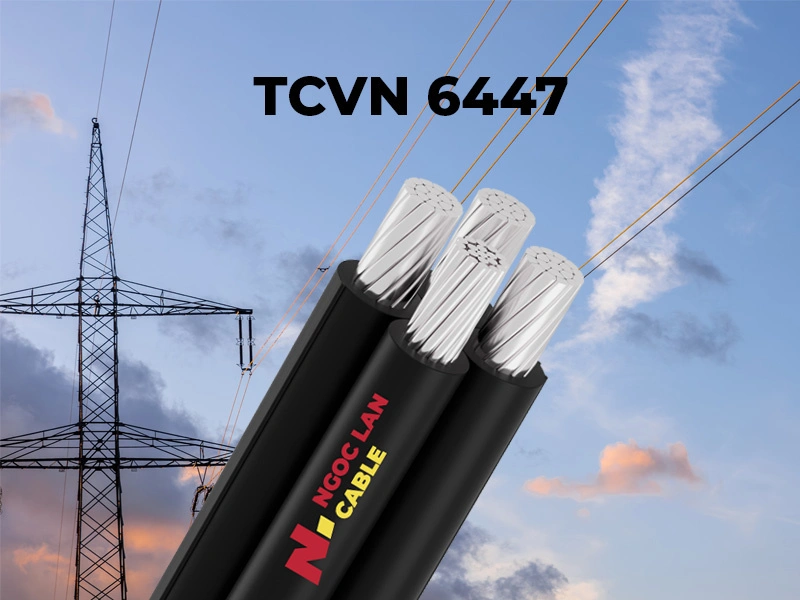

TCVN 6447 quy định yêu cầu kỹ thuật cho cáp điện vặn xoắn. Loại cáp này sử dụng cách điện XLPE và ruột dẫn nhôm, với điện áp làm việc tối đa là 0,6/1 kV cho lưới điện hạ thế Việt Nam.
Hệ thống truyền tải điện hiện đại ngày càng yêu cầu các tiêu chuẩn khắt khe để đảm bảo an toàn và vận hành lâu dài, các nhà sản xuất dây & cáp điện như Ngoc Lan Cable luôn tuân thủ nghiêm ngặt trong toàn bộ quy trình sản xuất. Một trong số đó là TCVN 6447 đã trở thành tiêu chuẩn kỹ thuật bắt buộc trong quy trình sản xuất cáp nhôm vặn xoắn.
Ngoc Lan Cable tổng hợp nội dung này để các kỹ sư và chuyên gia có thể tra cứu thông tin tham khảo. Nội dung sẽ bao gồm:
- Thông tin tổng quan về tiêu chuẩn
- Bảng tra thông số kỹ thuật chi tiết theo từng tiết diện
- Các ứng dụng của tiêu chuẩn trong dự án điện lực và côthung nghiệp
- Giải đáp câu hỏi về kỹ thuật thường gặp
- Cung cấp tài liệu tiêu chuẩn PDF gốc để tải về và lưu trữ
Hãy bắt đầu từ việc hiểu rõ bản chất và phạm vi áp dụng của tiêu chuẩn này. Sau đó chúng ta sẽ đi sâu vào các thông số kỹ thuật cụ thể và ứng dụng thực tế.
1. Giới thiệu về tiêu chuẩn TCVN 6447
Để hiểu rõ bản chất và phạm vi áp dụng của tiêu chuẩn này, chúng ta cần nắm vững những thông tin cốt lõi sau.
TCVN 6447 là tiêu chuẩn Việt Nam dành cho cáp điện vặn xoắn. Tiêu chuẩn này áp dụng cho cáp ruột nhôm, cách điện XLPE. Cụ thể là cáp có 2–4 lõi, tiết diện 16–150 mm² và điện áp 0,6/1 kV.
TCVN 6447 được áp dụng chủ yếu trong lưới điện hạ thế. Các dự án dân dụng và công nghiệp tuân thủ tiêu chuẩn này để đảm bảo an toàn vận hành.
2. Bảng thông tin chính
Dựa trên những thông tin tổng quan trên, việc tham khảo chi tiết các thông số kỹ thuật trở thành bước tiếp theo cần thiết. Bảng tóm tắt dưới đây cung cấp thông tin chính để tra cứu nhanh.
| Thông tin | Chi tiết |
|---|---|
| Tên đầy đủ | TCVN 6447:1998 – Tiêu chuẩn kỹ thuật cho cáp điện vặn xoắn |
| Phạm vi áp dụng | Cáp điện vặn xoắn, cách điện XLPE, ruột nhôm |
| Mặt cắt danh định quy định | Từ 16 đến 150mm² |
| Điện áp làm việc | Đến 0,6/1 kV |
| Năm ban hành | 1998 |
| Tình trạng | Còn hiệu lực |
| Cơ quan ban hành | Bộ Khoa học Công nghệ và Môi trường |
3. Bảng tra thông số kỹ thuật chi tiết
Sau khi nắm được thông tin tổng quan, việc tham khảo các thông số kỹ thuật chi tiết sẽ hỗ trợ nhanh hơn cho công việc thiết kế và thi công hệ thống điện. Bảng dưới đây tổng hợp các thông số kỹ thuật của cáp nhôm vặn xoắn theo TCVN 6447.
| Tiết diện danh định (mm²) |
Cấu trúc ABC 2, 3, 4 LÕI | Đường kính ruột dẫn lớn nhất (mm) |
Chiều dày cách điện danh định (mm) |
Đường kính lớn nhất của lõi (mm) |
Điện trở DC tối đa ở 20ºC (Ω/km) |
||
|---|---|---|---|---|---|---|---|
| 2C | 3C | 4C | |||||
| 16 | CC | CC | CC | 4.80 | 1.3 | 7.9 | 1.910 |
| 25 | CC | CC | CC | 6.10 | 1.3 | 9.2 | 1.200 |
| 35 | CC | CC | CC | 7.20 | 1.3 | 10.3 | 0.868 |
| 50 | CC | CC | CC | 8.40 | 1.5 | 11.9 | 0.641 |
| 70 | CC | CC | CC | 10.10 | 1.5 | 13.6 | 0.443 |
| 95 | CC | CC | CC | 11.90 | 1.7 | 15.9 | 0.320 |
| 120 | CC | CC | CC | 13.50 | 1.7 | 17.5 | 0.253 |
| 150 | CC | CC | CC | 14.90 | 1.7 | 18.9 | 0.206 |
Các thông số này được sử dụng để tính toán sụt áp, xác định dòng điện cho phép và chọn thiết bị bảo vệ. Khả năng tải của đường dây cũng được đánh giá dựa trên bảng tra này.
Vì việc chọn tiết diện sai dẫn đến quá tải hoặc lãng phí kinh phí nên để đảm bảo vận hành an toàn, các kỹ sư cần tra cứu chính xác các thông số này.
4. Ứng dụng và sản phẩm Ngoc Lan Cable
Sau khi đã nắm vững các thông số kỹ thuật, chúng ta cùng tìm hiểu các ứng dụng thực tế của cáp nhôm vặn xoắn được áp dụng tiêu chuẩn TCVN 6447 trong các dự án điện lực.
Cáp nhôm vặn xoắn theo TCVN 6447 được ứng dụng chủ yếu trong các hệ thống phân phối điện như:
- Mạng lưới điện hạ thế tại khu đô thị – sử dụng cáp có tiết diện từ 25mm² đến 70mm²
- Các dự án điện ở nông thôn – ưu tiên tiết diện 16mm² và 25mm²
- Cấp nguồn cho cụm công nghiệp – thường chọn tiết diện lớn từ 95mm² trở lên
Để hiểu sâu hơn về cấu tạo và đặc tính vật liệu giúp tối ưu hóa việc lựa chọn, tìm hiểu chi tiết cáp ABC sẽ cung cấp kiến thức chuyên sâu cần thiết cho các kỹ sư trong quá trình thiết kế và ứng dụng thực tế.
5. Câu hỏi thường gặp về TCVN 6447
Từ kinh nghiệm triển khai trong nhiều dự án khác nhau, một số câu hỏi kỹ thuật thường được các chuyên gia quan tâm. Phần này giải đáp những thắc mắc phổ biến dựa trên kinh nghiệm thực tiễn.
Kiểm tra giấy chứng nhận kết quả kiểm định có thời hạn còn hiệu lực. Đo tiết diện thực tế, so sánh với bảng tra chuẩn. Cáp kém chất lượng thường có tiết diện nhỏ hơn công bố 10-15%. Kiểm tra độ dày lớp cách điện bằng thước cặp. TCVN 6447 là tiêu chuẩn chỉ dành cho cáp nhôm vặn xoắn hạ thế (LV-ABC), cấp điện áp 0,6/1kV. IEC 60502 là tiêu chuẩn áp dụng cho cáp điện có cách điện dạng đùn và phụ kiện dùng cho điện áp danh định từ 1kV đến 30kV.5.1. Làm sao xác minh cáp đạt chuẩn TCVN 6447?
5.2. Khi nào chọn TCVN 6447 thay vì IEC 60502?
6. Tải tài liệu TCVN 6447 và catalogue sản phẩm
Bên cạnh những thông tin tham khảo tổng hợp trên, việc có tài liệu gốc chính thức sẽ hỗ trợ tối đa cho công việc chuyên môn. Tài liệu PDF đầy đủ dưới đây giúp bạn tra cứu chi tiết khi cần thiết.
Tải file PDF TCVN 6447:1998 chính thức
Văn bản tiêu chuẩn đầy đủ với các quy định kỹ thuật, phương pháp thử nghiệm và bảng thông số.
Xem catalogue sản phẩm Ngoc Lan Cable
Xem chi tiết các sản phẩm áp dụng tiêu chuẩn TCVN 6447.
7. Tổng kết và hỗ trợ kỹ thuật cho dự án
Việc lựa chọn đúng loại cáp vặn xoắn theo TCVN 6447 và hiểu rõ trường hợp ứng dụng là yếu tố quyết định sự thành công của mọi dự án điện. Do sự kết hợp giữa thông số kỹ thuật chuẩn xác và kinh nghiệm thi công thực tế, hiệu quả vận hành lâu dài sẽ được đảm bảo.
Nếu có yêu cầu kỹ thuật đặc thù cho dự án hoặc cần thảo luận sâu hơn về giải pháp cáp điện, đội ngũ kỹ sư của Ngoc Lan Cable luôn sẵn sàng hỗ trợ. Liên hệ tư vấn kỹ thuật để nhận giải pháp tối ưu cho dự án của bạn.
