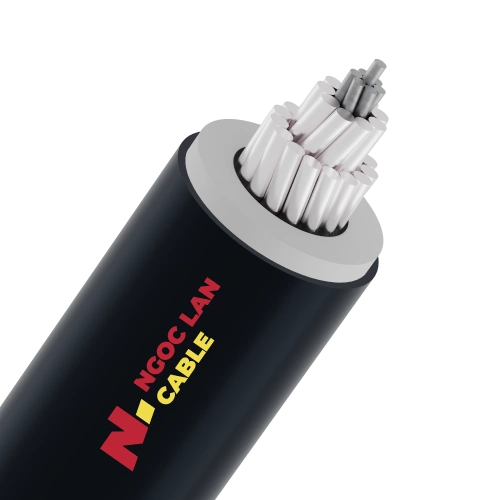

WB-CXHe – 12/20(24)kV

Name: WB-CXHe - 12/20(24)kV
Brand: Ngoc Lan Cable
SKU: NLC-2598
Price: 100000000 VND
Availability: InStock

WB/Cu/Semi/XLPE/HDPE

Cáp điện lực, 1 lõi, ruột đồng chống thấm, màn chắn ruột dẫn, cách điện XLPE, vỏ ngoài HDPE

TIÊU CHUẨN

TCVN 5064 (TCVN 8090)
TCVN 6612
TCVN 5935-2

ĐẶC TÍNH KỸ THUẬT

Điện áp danh định (Uo/U): 12/20(24)kV.
Điện áp thử 50Hz trong 5 phút: 42kV.
Nhiệt độ làm việc danh định tối đa ruột dẫn: 90ºC.
Nhiệt độ ngắn mạch trong 5s tối đa ruột dẫn: 250ºC.

Nhóm điện áp: Cáp Điện Lực Trung Thế

ỨNG DỤNG:

Cáp trung thế treo trên không, sử dụng để truyền tải và phân phối điện.

CẤU TRÚC:

1. Ruột dẫn: Ruột dẫn đồng cấp 2, xoắn đồng tâm hoặc cán nén chặt, chống thấm ruột dẫn.
2. Màn chắn ruột dẫn: Chất bán dẫn.
3. Cách điện: Nhựa XLPE.
4. Vỏ ngoài: Nhựa HDPE.

KÝ HIỆU IN TRÊN CÁP:

NGOC LAN CABLE® – [NĂM SX] – CXHe [SIZE] mm² 12/20(24)kV- #### m

NHẬN BIẾT CÁP:

Cách điện: XLPE màu tự nhiên.

Vỏ ngoài: HDPE màu đen.

BẢNG THÔNG SỐ KỸ THUẬT


CÁN NÉN CHẶT/CIRCULAR COMPACTED
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày bán dẫn ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom.Thickness of semiconductor	Nom. Thickness of insulation	Nom. Thickness of outer shealth	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	mm	Ω/km	kg/km
25	CC	5.80	0.6	5.5	1.2	21.20	0.727	511
35	CC	6.80	0.6	5.5	1.2	22.20	0.524	618
50	CC	8.00	0.6	5.5	1.2	23.40	0.387	751
70	CC	9.65	0.6	5.5	1.2	25.05	0.268	983
95	CC	11.30	0.6	5.5	1.2	26.70	0.193	1249
120	CC	12.80	0.6	5.5	1.2	28.20	0.153	1492
150	CC	14.10	0.6	5.5	1.2	29.50	0.124	1821
185	CC	15.60	0.6	5.5	1.2	31.00	0.0991	2091
240	CC	18.05	0.6	5.5	1.2	33.45	0.0754	2653


XOẮN ĐỒNG TÂM/CONCENTRIC STRANDED
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Bề dày màn chắn ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of conductor screen	Nom. Thickness of insulation	Nom. Thickness of outer shealth	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	mm	Ω/km	kg/km
25	7 x 2.13	6.39	0.6	5.5	1.2	21.79	0.727	542
35	7 x 2.51	7.53	0.6	5.5	1.2	22.93	0.524	656
50	7 x 3.00	9.00	0.6	5.5	1.2	24.40	0.387	825
70	19 x 2.13	10.65	0.6	5.5	1.2	26.05	0.268	1031
95	19 x 2.51	12.55	0.6	5.5	1.2	27.95	0.193	1315
120	19 x 2.80	14.00	0.6	5.5	1.2	29.40	0.153	1558
150	19 x 3.15	15.75	0.6	5.5	1.2	31.15	0.124	1883
185	37 x 2.51	17.57	0.6	5.5	1.2	32.97	0.0991	2246
240	37 x 2.84	19.88	0.6	5.5	1.2	35.28	0.0754	2770

CC: Ruột dẫn cán nén chặt (Circular compacted conductor)

*Ngoài những sản phẩm có quy cách theo bảng trên, chúng tôi có thể sản xuất theo quy cách của quý khách hàng với hai tiêu chí bao gồm kích thước và tiêu chuẩn hàng hóa.
