WB-CXHe – 12/20(24)kV

Name: WB-CXHe - 12/20(24)kV
Brand: Ngoc Lan Cable
SKU: NLC-5982
Price: 100000000 VND
Availability: InStock

WB/Cu/Semi/XLPE/HDPE

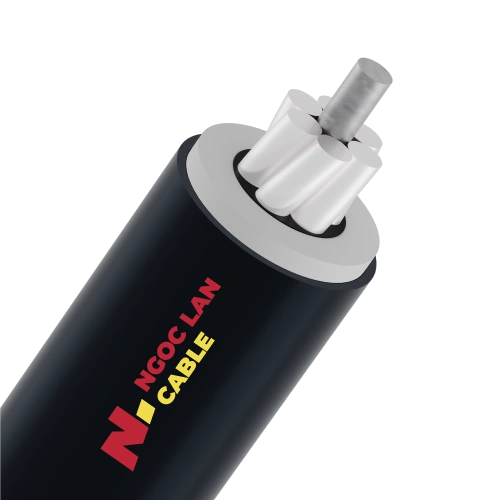

Power cable, 1 core, copper conductor with water blocking, conductor screen, XLPE insulated, HDPE sheathed.

STANDARDS

TCVN 5064 (TCVN 8090)
TCVN 6612
TCVN 5935-2

TECHNICAL CHARACTERISTICS

Rated voltage (Uo/U): 12/20(24)kV.
Voltage test 50Hz – 5min: 42kV.
Max. conductor temperature in normal operation: 90/105ºC.
Max. conductor temperature in short-circuit for 5s max duration: 250ºC.

Voltage Group: Medium Voltage Cables

APPLICATION:

Used for overhead power transmission lines and power distribution.

STRUCTURE:

1. Conductor: Copper conductor (class 2), concentric stranded or circular compacted conductor, water blocking system of conductor.
2. Conductor screen: Semi – conductive compound.
3. Insulation: XLPE.
4. Outer sheath: HDPE.

MARKINGS ON CABLE:

NGOC LAN CABLE® – [YEAR] – Cu/Sc/XLPE/HDPE [SIZE] mm² 12/20(24)kV- #### m

CABLE IDENTIFICATION:

Insulation: Natural color of XLPE.

Outer sheath: HDPE.

TECHNICAL SPECIFICATIONS TABLE


CÁN NÉN CHẶT/CIRCULAR COMPACTED
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày bán dẫn ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom.Thickness of semiconductor	Nom. Thickness of insulation	Nom. Thickness of outer shealth	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	mm	Ω/km	kg/km
25	CC	5.80	0.6	5.5	1.2	21.20	0.727	511
35	CC	6.80	0.6	5.5	1.2	22.20	0.524	618
50	CC	8.00	0.6	5.5	1.2	23.40	0.387	751
70	CC	9.65	0.6	5.5	1.2	25.05	0.268	983
95	CC	11.30	0.6	5.5	1.2	26.70	0.193	1249
120	CC	12.80	0.6	5.5	1.2	28.20	0.153	1492
150	CC	14.10	0.6	5.5	1.2	29.50	0.124	1821
185	CC	15.60	0.6	5.5	1.2	31.00	0.0991	2091
240	CC	18.05	0.6	5.5	1.2	33.45	0.0754	2653


XOẮN ĐỒNG TÂM/CONCENTRIC STRANDED
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Bề dày màn chắn ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom. Thickness of conductor screen	Nom. Thickness of insulation	Nom. Thickness of outer shealth	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	mm	Ω/km	kg/km
25	7 x 2.13	6.39	0.6	5.5	1.2	21.79	0.727	542
35	7 x 2.51	7.53	0.6	5.5	1.2	22.93	0.524	656
50	7 x 3.00	9.00	0.6	5.5	1.2	24.40	0.387	825
70	19 x 2.13	10.65	0.6	5.5	1.2	26.05	0.268	1031
95	19 x 2.51	12.55	0.6	5.5	1.2	27.95	0.193	1315
120	19 x 2.80	14.00	0.6	5.5	1.2	29.40	0.153	1558
150	19 x 3.15	15.75	0.6	5.5	1.2	31.15	0.124	1883
185	37 x 2.51	17.57	0.6	5.5	1.2	32.97	0.0991	2246
240	37 x 2.84	19.88	0.6	5.5	1.2	35.28	0.0754	2770

CC: Circular compacted conductor

*Beside the table of specification above, the other requirements can be satisfied following to customer demand. Such as size and standards.
