WB-CXe/5.5 – 12/20(24)kV

Name: WB-CXe/5.5 - 12/20(24)kV
Brand: Ngoc Lan Cable
SKU: NLC-5985
Price: 100000000 VND
Availability: InStock

WB/Cu/Semi/XLPE

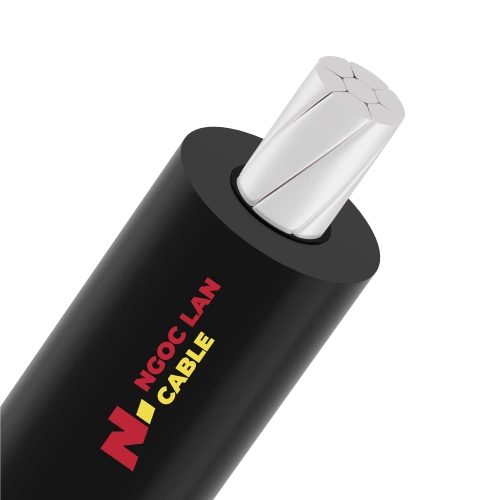

Power cable, 1 core, copper conductor with water blocking, conductor screen, XLPE insulated.

STANDARDS

TCVN 5064 (TCVN 8090)
TCVN 5935-2
TCVN 6612

TECHNICAL CHARACTERISTICS

Rated voltage (Uo/U): 12/20(24)kV.
Voltage test 50Hz – 5min: 42kV.
Max. conductor temperature in normal operation: 90ºC.
Max. conductor temperature in short-circuit for 5s max duration: 250ºC.

Voltage Group: Medium Voltage Cables

APPLICATION:

Used for overhead power transmission lines and power distribution,…

STRUCTURE:

1. Conductor: Annealed copper, circular compacted conductor or hard drawn copper, concentric stranded conductor (class 2), water blocking system of conductor.
2. Conductor screen: Semi – conductive compound.
3. Insulation: XLPE

MARKINGS ON CABLE:

NGOC LAN CABLE® – [YEAR] – Wb-Cu/XLPE (CĐTP) [SIZE] mm² 12/20(24)kV- #### m

CABLE IDENTIFICATION:

Insulation: Black

TECHNICAL SPECIFICATIONS TABLE


CÁN NÉN CHẶT/CIRCULAR COMPACTED
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày bán dẫn ruột dẫn	Chiều dày cách điện danh định	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom.Thickness of semiconductor	Nom. Thickness of insulation	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	Ω/km	kg/km
25	CC	5.80	0.6	5.5	18.80	0.727	446
35	CC	6.80	0.6	5.5	19.80	0.524	549
50	CC	8.00	0.6	5.5	21.00	0.387	674
70	CC	9.65	0.6	5.5	22.65	0.268	900
95	CC	11.30	0.6	5.5	24.30	0.193	1160
120	CC	12.80	0.6	5.5	25.80	0.153	1399
150	CC	14.10	0.6	5.5	27.10	0.124	1723
185	CC	15.60	0.6	5.5	28.60	0.0991	1991
240	CC	18.05	0.6	5.5	31.05	0.0754	2541
300	CC	20.30	0.6	5.5	33.30	0.0601	3108


XOẮN ĐỒNG TÂM/CONCENTRIC STRANDED
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày bán dẫn ruột dẫn	Chiều dày cách điện danh định	Đường kính ngoài gần đúng của cáp	Điện trở DC tối đa ở 20ºC	Trọng lượng gần đúng
Nominal area	Structure	Appox. Conductor diameter	Nom.Thickness of semiconductor	Nom. Thickness of insulation	Approx. overall diameter of cable	Max. DC resistance at 20ºC	Approx. Weight
mm²	Nº x mm	mm	mm	mm	mm	Ω/km	kg/km
25	7 x 2.13	6.39	0.6	5.5	19.39	0.727	471
35	7 x 2.51	7.53	0.6	5.5	20.53	0.524	581
50	7 x 3.00	9.00	0.6	5.5	22.00	0.387	745
70	19 x 2.13	10.65	0.6	5.5	23.65	0.268	944
95	19 x 2.51	12.55	0.6	5.5	25.55	0.193	1222
120	19 x 2.80	14.00	0.6	5.5	27.00	0.153	1460
150	19 x 3.15	15.75	0.6	5.5	28.75	0.124	1779
185	37 x 2.51	17.57	0.6	5.5	30.57	0.0991	2136
240	37 x 2.84	19.88	0.6	5.5	32.88	0.0754	2652
300	37 x 3.15	22.05	0.6	5.5	35.05	0.0601	3189

CC: Circular compacted conductor

*Beside the table of specification above, the other requirements can be satisfied following to customer demand. Such as size and standards.
