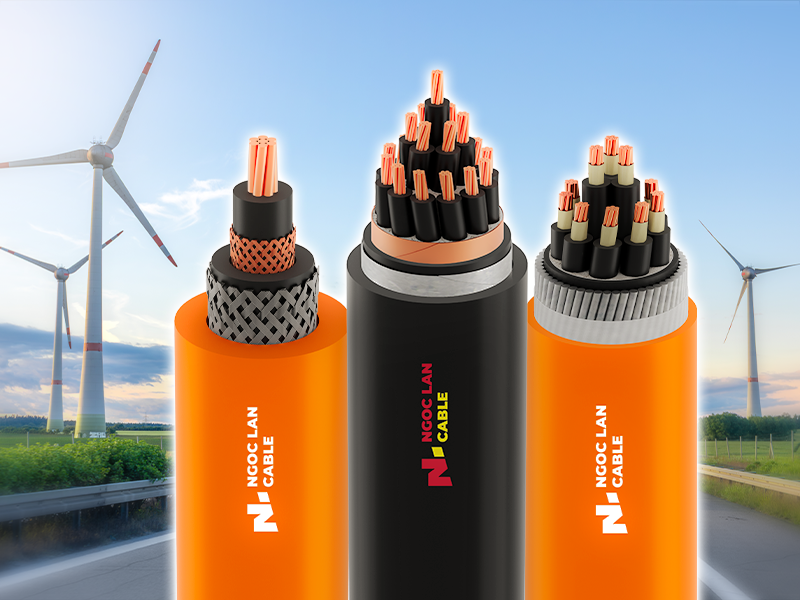

Dây cáp điện cho tuabin gió đòi hỏi tiêu chí lựa chọn khắt khe hơn nhiều so với cáp công nghiệp thông thường. Kỹ sư M&E và nhà thầu xây lắp thường gặp khó khăn trong việc xác định loại cáp phù hợp cho từng vị trí trong hệ thống. Do đó, việc hiểu rõ phân loại và đặc tính kỹ thuật của từng nhóm cáp trở thành yếu tố quyết định ngay từ giai đoạn thiết kế.
- Phân loại dây cáp điện sử dụng cho tuabin gió: Phân tích cấu trúc lõi (một lõi/đa lõi/điều khiển) và so sánh vật liệu cách điện XLPE với EPR
- 6 đặc tính và yêu cầu kỹ thuật khắt khe: Đặc tính chịu uốn xoắn, kháng dầu mỡ, chống ăn mòn nước biển, kháng nhiễu EMI, và kháng tia UV
- Hướng dẫn chọn cáp điện trong điện gió dựa trên vị trí máy biến áp, cấp điện áp vận hành và yêu cầu môi trường cụ thể
Nắm vững ba tiêu chí lựa chọn trên giúp kỹ sư tránh rủi ro hỏng hóc và tối ưu chi phí vật tư cho dự án. Trước tiên, hãy cùng tìm hiểu các phân loại cáp theo cấu trúc lõi và vật liệu cách điện.
1. Phân loại dây cáp điện cho tuabin gió
Hệ thống điện gió sử dụng nhiều loại cáp khác nhau tùy theo chức năng và vị trí lắp đặt. Vì vậy, phân loại đúng theo mục đích sử dụng, cấu trúc lõi và vật liệu cách điện là bước tiên quyết trước khi thiết kế hệ thống đi dây.
Theo cấu trúc lõi
- Cáp một lõi (Single-core): Mỗi lõi dẫn được bọc cách điện độc lập. Cấu trúc này phù hợp cho tuyến có dòng tải lớn từ máy phát.
- Cáp đa lõi (Multi-core): Nhiều lõi dẫn được bó chung trong một vỏ bảo vệ.
Theo mục đích sử dụng
- Cáp điện lực: Cáp này truyền tải điện năng từ máy phát đến máy biến áp và ra lưới điện. Đây là nhóm cáp quan trọng vì mang toàn bộ công suất phát điện của tuabin.
- Cáp điều khiển: Cáp này truyền tín hiệu điều khiển từ tủ điều khiển đến các thiết bị trong tuabin.
- Cáp dữ liệu: Cáp này truyền tín hiệu điều khiển, giám sát và dữ liệu từ các cảm biến về trung tâm giám sát SCADA (Supervisory Control and Data Acquisition).
- Cáp nối đất: Cáp này tiếp địa cho toàn bộ kết cấu kim loại của tuabin, bảo vệ thiết bị khỏi sét đánh trực tiếp vào cánh quạt hoặc thân tháp. Đồng thời, cáp này tạo đường dẫn an toàn cho dòng rò từ vỏ thiết bị về đất.
Theo vật liệu cách điện:
- Vật liệu cách điện XLPE: Vật liệu này chịu nhiệt liên tục đến 90°C theo IEC 60502-1. Đồng thời, XLPE duy trì đặc tính điện môi ổn định trong suốt vòng đời trên 20 năm. Bên cạnh đó, XLPE có độ bền lão hóa cao hơn PVC trong điều kiện nhiệt độ khắc nghiệt.
- Cáp cách điện EPR (Ethylene Propylene Rubber): EPR giữ độ mềm dẻo tốt ở nhiệt độ thấp. Do đó, vật liệu này phù hợp cho các đoạn cáp cần uốn lắp linh hoạt. Tuy nhiên, ở môi trường tiếp xúc hóa chất liên tục, XLPE cho hiệu suất cách điện ổn định hơn EPR về dài hạn.
Bảng so sánh XLPE và EPR:
| Tiêu chí | XLPE | EPR |
|---|---|---|
| Nhiệt độ chịu đựng liên tục | 90°C (IEC 60502-1) | 90°C (một số dòng đặc biệt) |
| Độ mềm dẻo ở nhiệt độ thấp | Trung bình | Tốt hơn |
| Kháng hóa chất lâu dài | Tốt | Trung bình |
| Ứng dụng điển hình | Tải cao, môi trường khắc nghiệt | Đoạn cáp uốn cong tần suất cao |
2. Đặc tính và yêu cầu kỹ thuật
Vật liệu cách điện xác định ranh giới bền nhiệt của cáp. Tuy nhiên, tua bin gió là môi trường đặt ra các yêu cầu bảo vệ cao. Vì vậy, kỹ sư phải kiểm tra đầy đủ các đặc tính cũng như yêu cầu này trước khi xác nhận vật tư.
Đặc tính chịu uốn xoắn
Cánh quạt xoay theo hướng gió khiến đoạn cáp treo từ Nacelle xuống thân tháp chịu xoắn liên tục. Do đó, tính chất cơ học cáp điện tại vị trí này đòi hỏi phải được thiết kế để chịu hàng triệu chu kỳ uốn xoắn.
Kháng dầu mỡ
Hộp số và ổ trục trong tua bin gió rò dầu bôi trơn liên tục. Vì vậy, cáp phải có đặc tính chống dầu để ngăn vỏ bọc trương nở.
Chống ăn mòn nước biển
Môi trường ngoài khơi thường xuyên phải phủ hơi muối mặn lên toàn bộ bề mặt cáp suốt 24 giờ. Thêm vào đó, mù nước biển tạo lớp ẩm clo cao trên vỏ bọc. Do đó, đòi hỏi vỏ ngoài phải có tính năng chống ăn mòn nước biển kháng clo chuyên dụng. Đồng thời, lõi dẫn được bọc kín hoàn toàn với băng chắn ẩm bên trong.
Kháng nhiễu điện từ
Máy biến tần và hệ thống điện công suất lớn trong tua bin gió phát sinh nhiễu điện từ cường độ cao. Do đó, cáp chống nhiễu EMI với lớp chắn đồng bện đạt độ phủ tối thiểu 85% ngăn tín hiệu nhiễu xâm nhập. Nhờ vậy, mạch điều khiển Pitch control và SCADA giữ độ chính xác của tín hiệu vận hành.
Kháng tia UV và thời tiết
Các đoạn cáp lắp ngoài tháp tiếp xúc trực tiếp với bức xạ UV. Đồng thời, cáp trên mái tua bin gió chịu chu kỳ giãn nở nhiệt ngày đêm. Vì vậy, vỏ bọc từ hợp chất chống UV chuyên dụng ngăn vật liệu lão hóa giòn.
3. Hướng dẫn chọn dây cáp điện trong tuabin gió
Lựa chọn cáp cho tua bin gió phụ thuộc vào 2 nhóm yêu cầu. Về mặt kỹ thuật, khả năng kháng nhiễu EMI và cấp điện áp vận hành thực tế là 2 tiêu chí cốt lõi xác định danh mục vật tư. Về điều kiện môi trường, cáp phải đáp ứng bảo vệ hóa học và phù hợp với vị trí lắp đặt máy biến áp cụ thể.
Các tiêu chí lựa chọn:
- Xác định vị trí máy biến áp trước tiên: Máy biến áp (MBA) đặt trong Nacelle (là phần vỏ máy đặt trên đỉnh tháp tua bin gió) yêu cầu tuyến dây từ máy phát đến máy biến áp dùng cáp hạ thế (0,6/1kV). Trong khi đó, tuyến từ MBA ra điểm phân phối ngoài tháp dùng cáp trung thế (6/10kV đến 22/35kV). Ngược lại, MBA đặt dưới chân tháp cần toàn bộ tuyến từ Nacelle xuống đất dùng cáp hạ thế. Trường hợp này, tiết diện phải đủ để chịu dòng định mức máy phát.
- Kiểm tra yêu cầu độ linh hoạt của đoạn cáp treo: Đoạn cáp nối từ Nacelle xuống thân tháp chịu xoắn liên tục theo hướng quay. Do đó, ruột dẫn đồng mềm cấp 5 hoặc cấp 6 theo IEC 60228 là yêu cầu bắt buộc.
- Tích hợp lớp chắn EMI cho mạch điều khiển và tín hiệu: Cáp điện từ Nacelle nối đến hệ thống Pitch control (hệ thống điều khiển góc nghiêng cánh quạt) phải có lớp chắn đồng bện (độ che phủ ≥85%). Đồng thời, cáp nối cảm biến tốc độ gió và module SCADA cần băng nhôm-mylar cộng thêm dây tiếp địa riêng. Nếu thiếu lớp chắn này sẽ khiến tín hiệu điều khiển bị nhiễu, gây lỗi vận hành.
- Xác nhận tiêu chuẩn kháng dầu và chịu nhiệt theo môi trường lắp đặt: Cáp lắp trong không gian kín của Nacelle gần hộp số và ổ trục cần vỏ bọc PUR kháng dầu. Trong khi đó, cáp lắp ngoài mái hoặc tuyến đi dọc thân tháp cần vỏ bọc kháng UV. Trên thực tế, hai yêu cầu này đôi khi xuất hiện đồng thời trên cùng một tuyến. Vì vậy, bảng thống kê vật tư phải ghi rõ cả hai tiêu chuẩn.
- Chọn cấp điện áp phù hợp với cấu hình máy phát: Máy phát tốc độ thay đổi (DFIG) thường xuất điện ở mức 690V. Ngược lại, máy phát đồng bộ nam châm vĩnh cửu (PMSG) với bộ biến tần toàn phần có thể xuất điện ở cấp điện áp cao hơn. Trường hợp này, kỹ sư phải xác nhận cấp cách điện trước khi chỉ định vật tư.
4. Các câu hỏi thường gặp FAQS
4.1. Cáp điện gió ngoài khơi khác cáp trên bờ ở điểm nào cấp thiết?
Cáp điện gió ngoài khơi đòi hỏi vỏ bọc kháng muối clo theo tiêu chuẩn cao hơn đáng kể so với cáp trên đất liền. Lõi dẫn phải được bọc kín hoàn toàn với băng chắn ẩm bổ sung. Thêm vào đó, vỏ ngoài thường dùng hợp chất chuyên dụng kháng hóa chất biển thay vì PVC tiêu chuẩn. Chi phí vật tư cao ngoài khơi vì vậy cao hơn trong đất liền. Tuy nhiên, chi phí thay thế cáp hỏng giữa biển lớn hơn nhiều lần chi phí vật tư ban đầu.
4.2. Vỏ cáp chịu nhiệt loại nào phù hợp cho khoang máy Nacelle?
Vỏ cáp chịu nhiệt cho Nacelle thường dùng XLPE hoặc EPR tùy vị trí lắp đặt cụ thể. Cụ thể, XLPE phù hợp cho tuyến tải cao gần nguồn nhiệt ổn định. Trong khi đó, EPR phù hợp hơn cho đoạn cần uốn linh hoạt trong không gian chật. Vì vậy, kỹ sư cần kết hợp cả hai loại theo vị trí thực tế.
4.3. Cáp cấp 5 và cấp 6 khác nhau thế nào trong ứng dụng tuabin gió?
Cấp 5 và cấp 6 theo IEC 60228 đều là ruột dẫn mềm. Tuy nhiên, cấp 6 có số sợi đồng nhỏ hơn và mật độ bện cao hơn. Vì vậy, cấp 6 cho phép chịu số chu kỳ uốn xoắn lớn hơn trước khi xuất hiện đứt sợi. Cụ thể, đoạn cáp treo tự do trong tháp chịu xoắn theo vòng quay Nacelle cần dùng cấp 6. Ngược lại, các tuyến cố định bên trong tủ điện có thể dùng cấp 5 để tối ưu chi phí.
5. Áp dụng phân loại và đặc tính kỹ thuật vào dự án cụ thể
Dây cáp điện cho tuabin gió không phải là sản phẩm tiêu chuẩn có thể thay thế tùy tiện bằng cáp công nghiệp thông thường. Trên thực tế, mỗi khu vực trong hệ thống đặt ra tổ hợp yêu cầu kỹ thuật riêng biệt.
Các điểm chính trong bài viết:
- Phân loại dây cáp điện cho tuabin gió: Hệ thống phân loại theo mục đích sử dụng, cấu trúc lõi (một lõi, đa lõi) và vật liệu cách điện (XLPE, EPR).
- 6 đặc tính kỹ thuật bắt buộc: Môi trường tuabin gió đòi hỏi cáp phải đáp ứng đầy đủ các yêu cầu như chịu uốn xoắn, kháng dầu mỡ, chống ăn mòn nước biển, kháng nhiễu EMI và kháng tia UV.
- Hướng dẫn chọn cáp Nacelle: quyết định lựa chọn phụ thuộc vào vị trí máy biến áp, cấp điện áp vận hành, độ linh hoạt của đoạn cáp treo, lớp chắn EMI cho mạch điều khiển và tiêu chuẩn kháng hóa học theo môi trường lắp đặt.
Để nhận tư vấn kỹ thuật chi tiết cho dự án điện gió cụ thể, hãy liên hệ trực tiếp với đội ngũ kỹ thuật Ngoc Lan Cable.
