Dây điện lõi nhôm 7 sợi: Cấu tạo, phân loại và cách chọn phù hợp

Dây điện lõi nhôm 7 sợi chính là một giải pháp dây dẫn điện hiệu quả và tiết kiệm chi phí. Tuy nhiên, nếu chỉ tìm đơn thuần là dây điện nhôm có lõi 7 sợi thôi thì rất có thể bạn sẽ chọn nhầm chủng loại dây không phù hợp.

Bài viết dưới đây sẽ cung cấp thông tin chi tiết về cấu tạo, phân loại, ứng dụng và cách chọn dây điện lõi nhôm 7 sợi phù hợp nhất.

Dây điện lõi nhôm 7 sợi là gì?

Dây điện nhôm 7 sợi là loại dây dẫn điện được cấu tạo bởi ruột dẫn gồm 7 sợi nhôm (Al) nhỏ xoắn lại với nhau và được bọc bên ngoài bằng một lớp vỏ cách điện (nhựa PVC hoặc XLPE). Loại dây này được sử dụng rộng rãi trong các hệ thống điện nhờ vào những ưu điểm như trọng lượng nhẹ, giá thành rẻ và khả năng dẫn điện tốt.

Dây điện lõi nhôm 7 sợi không phải là cách gọi phổ biến. Tùy vào tiết diện, lớp cách điện, quy cách sản xuất và ứng dụng thì sẽ có tên gọi khác nhau.

Cùng cách gọi là dây điện lõi nhôm 7 sợi nhưng bạn có thể bắt gặp với các ký mã hiệu thông dụng như: AV, AX, AXV, AVV… hoặc DuAV.

Để hiểu rõ hơn thì trước tiên, chúng ta cần biết cấu tạo của loại dây nhôm 7 sợi này là gì.

Cấu tạo và đặc tính kỹ thuật

Cơ bản thì nhóm dây điện lõi nhôm này chỉ có cấu trúc 2 lớp chính, nhưng tùy mục đích sử dụng mà sẽ có nhiều cách phân loại khác nhau.

2.1. Cấu tạo

• Lõi dẫn: Gồm 7 sợi nhôm xoắn bện đồng tâm với nhau.
  • Nguyên liệu thường là nhôm nguyên chất (tương đối dẻo) hoặc hợp kim nhôm theo tiêu chuẩn công nghiệp (cứng hơn), giúp tăng khả năng dẫn điện và chống ăn mòn.
  • Lõi xoắn với ưu điểm mềm dẻo giúp tăng độ uốn cong và lắp đặt dễ dàng hơn.
• Lớp cách điện: Được làm từ nhựa XLPE hoặc PVC.
  • XLPE (Cross-Linked Polyethylene): Chịu nhiệt cao lên đến 90°C, bền bỉ trong môi trường khắc nghiệt. Hợp chất nhựa đặc biệt ít khói độc khi cháy, chịu va đập tốt và có độ bền lên đến 40 năm.
  • PVC (Polyvinyl Chloride): Chịu nhiệt độ lên đến 70°C, có tính mềm dẻo và linh hoạt hơn, dễ uốn cong trong việc lắp đặt khu vực chật hẹp. Hợp chất nhựa đặc biệt có thể tự tắt lửa cục bộ, ít sinh khói độc (tùy loại). Có giả thành tốth ơn XLPE.
• Lớp vỏ bảo vệ (tùy chọn thêm): Lớp vỏ ngoài này có thể có hoặc không, tùy theo nhu cầu.
  • Thường được làm từ nhựa PVC, giúp bảo vệ dây khỏi tác động vật lý, chống thấm nước, góp phần giúp dây điện đảm bảo an toàn và bền bỉ hơn.

2.2. Đặc tính kỹ thuật

Như đã đề cập phần cấu tạo trên, với cấu trúc chỉ gồm 7 sợi nhôm bện xoắn đồng tâm theo tiêu chuẩn sản xuất thì tiết diện chỉ thường trong khoản 16-35mm², cùng một số thông tin chung:

• Điện áp: 0.6/1kV (hạ thế)
• Nhiệt độ làm việc ruột dẫn: <70ºC
• Tiêu chuẩn áp dụng (tùy theo vỏ cách điện):
  • IEC 60502-1/ TCVN 5935-1
  • IEC 60228/ TCVN 6612
  • AS/NZS 3560
  • TCVN 6647

Mỗi quốc gia và ngành hàng sẽ có tiêu chuẩn sản xuất dây điện lõi nhôm khác nhau. Tại thị trường Việt Nam phổ biến nhất là TCVN (Tiêu chuẩn Việt Nam) và IEC (Tiêu chuẩn quốc tế).

3. Phân loại dây điện nhôm 7 sợi

• Phân loại theo tiết diện dây: Tiết diện dây thể hiện diện tích mặt cắt ngang của lõi dây, ảnh hưởng trực tiếp đến khả năng dẫn điện (tiết diện lớn = khả năng dẫn điện cao). Các loại tiết diện phổ biến bao gồm:
  • 16mm²(7×1.70mm²)
  • 25mm²(7×2.14mm²)
  • 35mm²(7×2.14mm²)

• Phân loại theo số lõi và quy cách sản xuất: Với 2 loại vật liệu nhựa PVC và XLPE này thì bạn sẽ thường thấy các ký mã hiệu phân loại như:
  • Dây điện đơn lõi nhôm cách điện PVC: AV 16 , AV 25, AV 35

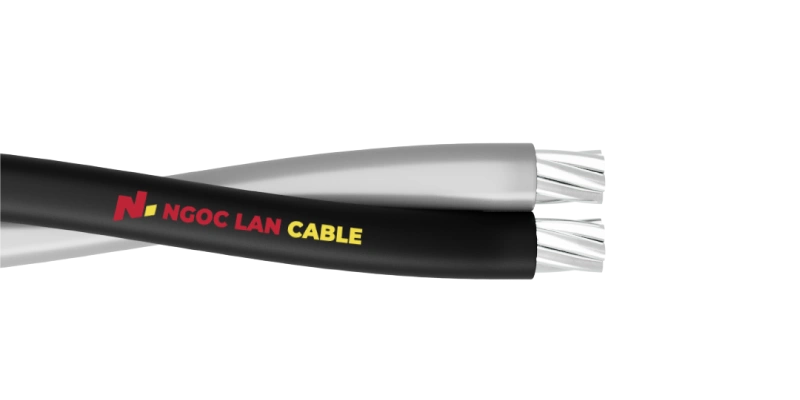

  • Dây điện đôi lõi nhôm cách điện PVC: DuAV 16 , DuAV 25, DuAV 35
  • Dây điện đơn lõi nhôm cách điện XLPE: AX 16 , AX 25, AX 35
  • Cáp nhôm vặn xoắn hạ thế (2-4 lõi) cách điện XLPE: LV-ABC 2×16, LV-ABC 3×25, LV-ABC 4×25
  • Cáp nhôm đơn (hoặc 3 lõi) cách điện XLPE với vỏ bọc PVC: AXV 25, AXV 3×10, AXV 3×16
• Phân loại theo cấu trúc lõi: Lõi gồm 7 sợi nhôm cấp 2 (class 2) được bện xoắn theo 2 loại cấu (hình mô tả).
  • Xoắn đồng tâm (mặt cắt sợi tròn)
  • Xoắn đồng tâm có cán nén chặt (mặt cắt sợi hình lục giác)

Lưu ý: Dây có lõi 7 sợi nhôm thường là tiết diện <35mm², với tiết diện >50mm² thì nhà sản xuất sẽ ưu tiên chọn quy cách 19 sợi để giúp dây điện có tính linh hoạt và khả năng uốn cong tốt hơn.

4. Ưu và nhược điểm

Như bạn đã biết, dây điện đồng luôn là sự lựa chọn hàng đầu trong ngành điện năng. Nhưng đối với các dự án trọng điểm, công trình thi công lớn thì vấn đề ngân sách mua vật tư luôn là vấn đề quan trọng.

Chúng ta cùng xem qua qua các ưu điểm và nhược điểm của loại dây 7 sợi giữa vật liệu nhôm và đồng để dễ dàng lựa chọn hơn.

Có thể bạn sẽ quan ngại về dây điện lõi nhôm sau khi xem bảng so sánh này?

Đây chỉ là so sánh nhược điểm so với đồng, còn nói riêng tính chất đặc trưng của dây điện lõi nhôm thôi thì phải nhận định là rất tốt:

• Chống oxy hóa rất tốt, bền bỉ trong môi trường khắc nghiệt có khi đến 10-20 năm
• Chống va đập tốt nhờ được bọc XLPE/PVC
• Giá thành cực kỳ tốt so với hiệu suất dẫn điện, bởi vì:
  • Cùng 1 khối lượng thì đồng nặng gấp 3 lần nhôm
  • Cùng 1 đơn vị nguyên liệu thì giá đồng cao gấp 3 lần nhôm

Vì vậy, nếu làm bài toán chi phí – kỹ thuật thì dây dẫn điện lõi nhôm 7 sợi vẫn là chọn lựa tối ưu và đáp ứng tốt cho hầu hết các ứng dụng dân dụng và công nghiệp.

5. Ứng dụng của dây nhôm 7 sợi trong thực tế

Dây điện lõi nhôm loại 7 sợi có tiết diện không quá lớn, nên thường ứng dụng rộng rãi trong các lĩnh vực từ dân dụng đến công nghiệp nhẹ:

• Ứng dụng trong công trình dân dụng: Dây nhôm 7 sợi được sử dụng phổ biến trong hệ thống điện của các hộ gia đình, chung cư, văn phòng,… cho các mục đích như:
  • Cung cấp điện cho hệ thống chiếu sáng
  • Lắp đặt ổ cắm điện
  • Lắp đặt âm trần, âm sàng, âm tường
• Ứng dụng trong công nghiệp: Trong các nhà máy, xí nghiệp, dây nhôm 7 sợi được sử dụng để:
  • Truyền tải điện năng giữa các nhà xưởng
  • Cấp nguồn cho các thiết bị điện công nghiệp
  • Lắp đặt công tắc điện
• Ứng dụng trong nông nghiệp: Dây nhôm 7 sợi cũng được sử dụng trong nông nghiệp để:
  • Cung cấp điện cho hệ thống tưới tiêu
  • Chiếu sáng chuồng trại

6. Cách chọn dây điện nhôm 7 sợi phù hợp

Khuyến cáo: Đối với lõi nhôm 7 sợi, theo TCVN 6612:2007 (IEC 60228:2004) quy định tiết diện tối thiểu là 10mm² để đảm bảo an toàn sử dụng. Trên thực tế, tùy vào nhu cầu sử dụng đặc biệt mà Chủ đầu tư có thể thiết kế các lõi dẫn 7 sợi có tiết diện <10mm². Tuy nhiên, Ngoc Lan Cable khuyến nghị người sử dụng cuối nên lựa chọn tiết diện tối thiểu theo tiêu chuẩn để đạt được độ an toàn sử dụng.

Để lựa chọn dây điện nhôm 7 sợi phù hợp với nhu cầu, bạn cần lưu ý những điểm sau:

• Xác định nhu cầu sử dụng: Xác định rõ mục đích sử dụng dây (dân dụng, công nghiệp, nông nghiệp), công suất thiết bị điện cần kết nối.
• Lựa chọn tiết diện dây: Tham khảo bảng tra tiết diện dây để lựa chọn loại dây có khả năng chịu tải phù hợp với công suất thiết bị, đảm bảo an toàn và tránh quá tải.
• Lựa chọn loại vỏ bọc: Lựa chọn loại vỏ bọc phù hợp với môi trường lắp đặt (trong nhà, ngoài trời, môi trường ẩm ướt,…).
• Lựa chọn thương hiệu uy tín: Nên lựa chọn dây điện nhôm 7 sợi của các thương hiệu uy tín, có chứng nhận chất lượng thông số kỹ thuật trên bao bì rõ ràng để đảm bảo an toàn và độ bền của sản phẩm.

Để bạn hình dung rõ hơn, một số ví dụ về tiết diện cáp thường được sử dụng trong thực tế:

Lưu ý quan trọng: Bảng trên chỉ mang tính tham khảo, công suất thực tế phụ thuộc vào khoảng cách truyền dẫn, nhiệt độ môi trường, và chất lượng dây. Để đảm bảo an toàn, bạn tuyệt đối không nên tự ý lựa chọn cáp điện dựa trên những thông tin này. Thay vào đó, bạn nên liên hệ các thợ lành nghề hoặc đơn vị tư vấn lắp đặt chuyên nghiệp.

7. Bảng giá dây điện lõi nhôm 7 sợi

Bảng giá tham khảo của các loại dây điện có lõi 7 sợi nhôm:

Ghi chú: Bảng giá sỉ thay đổi liên tục theo biến động giá nguyên liệu nhập khẩu, quý khách hàng nhà thầu vui lòng liên hệ trực tiếp phòng kinh doanh để được báo giá chính xác.

8. Câu hỏi thường gặp

9. Tại sao nên chọn dây điện lõi nhôm 7 sợi?

Dây điện lõi nhôm 7 sợi có những ưu điểm vượt trội phù hợp cho cả công trình dân dụng và công nghiệp:

• Tiết kiệm chi phí: Giá thành thấp hơn 60-70% so với dây đồng cùng tiết diện, giúp tối ưu ngân sách đầu tư.
• Linh hoạt trong lắp đặt: Cấu trúc 7 sợi xoắn đồng tâm giúp dây mềm dẻo, dễ uốn cong trong qua trình thi công xây lắp.
• Bền bỉ với môi trường: Lớp cách điện XLPE/PVC chống ẩm, chịu nhiệt và chống oxy hóa, phù hợp cho cả lắp đặt ngoài trời hoặc khu vực khắc nghiệt.
• Tính ứng dụng cao: Đáp ứng đa dạng nhu cầu từ hệ thống chiếu sáng, ổ cắm đến truyền tải điện công suất vừa (16-35mm²).

10. Dây nhôm 7 sợi – lựa chọn tối ưu cho hệ thống điện

Dây điện lõi nhôm 7 sợi là giải pháp tiết kiệm chi phí, đáp ứng nhu cầu truyền tải điện trong dân dụng và công nghiệp. Với ưu điểm nhẹ, dễ lắp đặt, chống oxy hóa và khả năng chịu nhiệt tốt, sản phẩm phù hợp cho hệ thống chiếu sáng, ổ cắm, hoặc truyền tải điện năng công suất vừa.

Khi chọn dây, cần căn cứ vào tiết diện, môi trường sử dụng và ưu tiên sản phẩm đạt chuẩn chất lượng. Dù điện trở cao hơn đồng, dây nhôm 7 sợi vẫn là lựa chọn kinh tế – kỹ thuật tối ưu nếu tính toán kỹ. Để đảm bảo an toàn, hãy kết hợp tham vấn từ chuyên gia trước khi triển khai.
